由于這次零刻 GTi15 Ultra 測試內容篇幅較長，我們將其拆分為了幾篇文章進行詳細解析。

本篇拆機內容是這次零刻 GTi15 Ultra 系列的收官之作，希望可以通過這次拆機全面探索這臺迷你PC 的內部構造與工藝細節，為大家選購高性能靜音迷你主機提供有價值的參考。

外觀工藝：Mac 級金屬機身

外觀方面，零刻 GTi15 Ultra 延續了這兩年零刻高端產品的設計風格:

• 高顏值的金屬機身，和 Mac 接近的金屬質感
• 底部進風后部出風的風道設計、側面無開孔
• 簡潔的外觀設計
• 內置電源設計，讓桌面更簡潔、同時減輕插排的負擔
• 大滿貫接口設計(雙萬兆有線網口、前后雙3.5mm 耳機孔、集成讀卡器、DP+HDMI+雷電4共3個視頻輸出接口、3*USB Type-A+1*雷電4+1*USB Type-C）

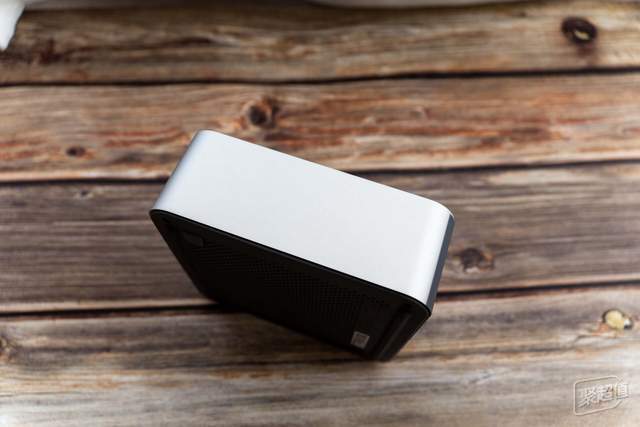

▼側面無開孔設計

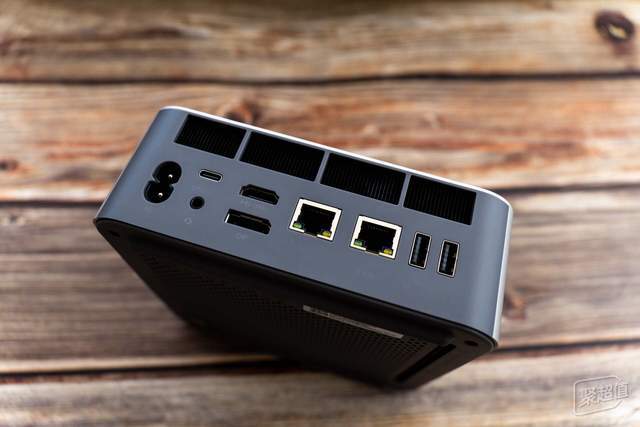

▼后部出風口與接口

▼底部設置了兩條膠墊抬高機身，四個角均采用螺絲固定，左下方設計了拉手方便拉出底蓋。

高集成度的堆疊設計

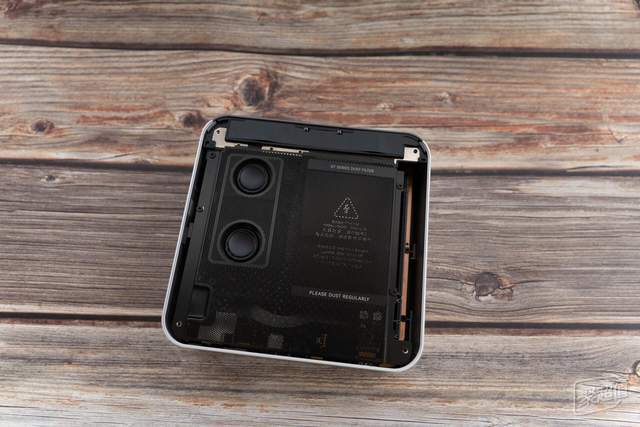

擰下底部的四顆螺絲，輕拉即可移除底蓋，移除底蓋后可以看到機身內置的金屬防塵網。這種內置防塵網設計，使得主機的后續維護變得方便，只需定期清理防塵網就可以避免機器內部積灰。

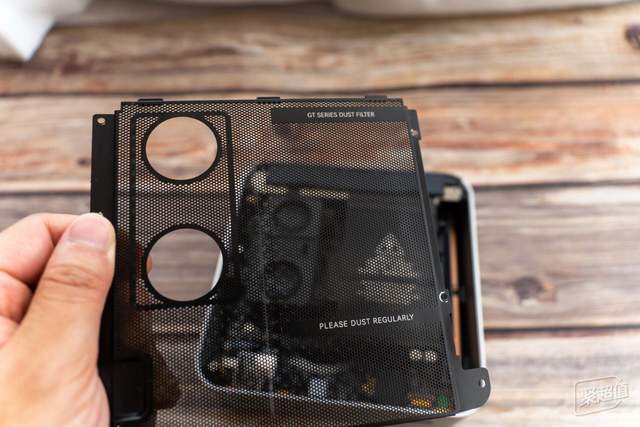

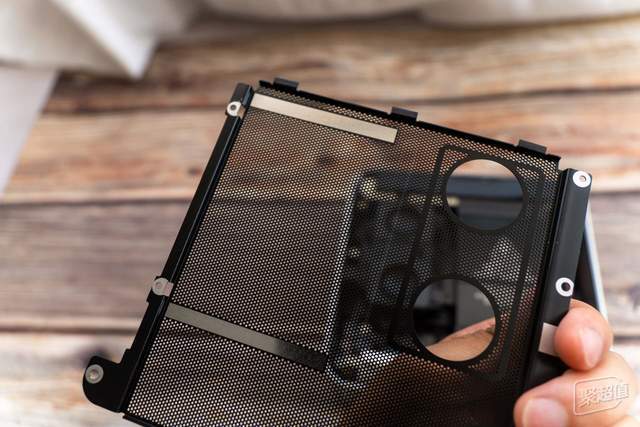

擰下固定防塵網的幾顆螺絲后，即可取下防塵網，值得注意的是，除了留給揚聲器的開孔外，防塵網背面也貼有導電泡棉，用來增強電源和主板的接地(提升抗靜電、浪涌能力)。

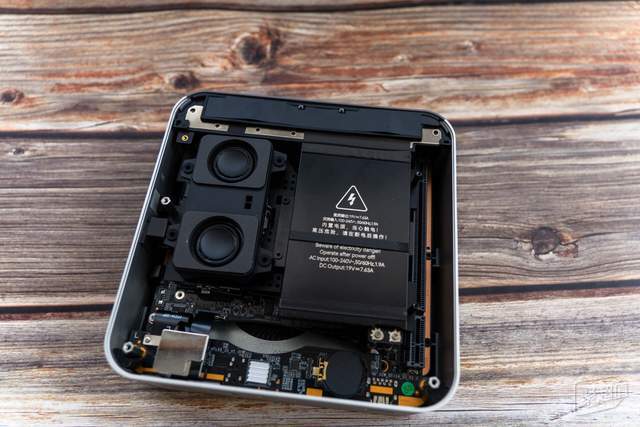

移除防塵網后就可以看到更多的內部細節了，上側為 WiFi/藍牙天線副板，左側部分為雙揚聲器，右側為內置電源，下側為 IO 接口副板。

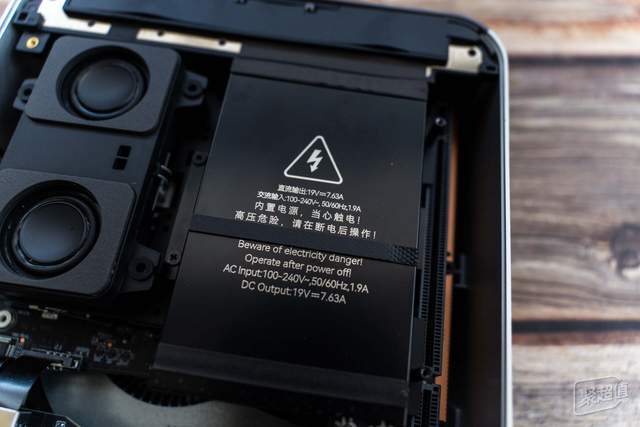

▼電源部分為220V輸入，19V7.63A 輸出，總輸出功率145W 。

揚聲器和主板采用四顆螺絲固定，螺絲孔位均配置了緩沖墊片，有效避免揚聲器模塊振動傳遞至主板。雙揚聲器部分采用排線與主板連接，排線連接位置有金屬卡扣+螺絲固定，這一點和 MacBook 等產品固定排線的設計理念一致。

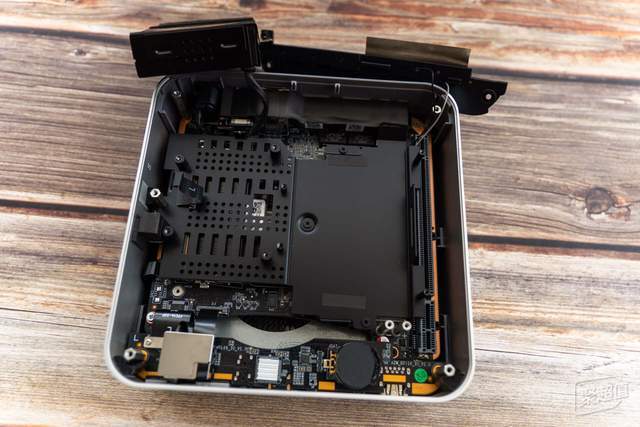

移除揚聲器和內置電源后，可以看到下部還有一整塊金屬板提供結構支撐和散熱功能，外部接口部分也全部用導電膠帶連接在一起（提升抗靜電和浪涌能力）。不過這里繼續拆解需要使用六角套筒移除左側一顆螺柱，對拆機工具的要求稍高，希望下一代產品可以優化這一設計。

下方 IO 副板使用排線與主板連接，值得稱道的是排線同樣配備了金屬卡扣+螺絲固定，在緊固性方面提供了更可靠的保障。副板的轉換芯片也配備了散熱鋁片來提升散熱效果。

副板 IO 接口部分可以看到均配置了 TVS 器件，可以有效降低靜電/浪涌等造成接口失效/損壞的概率。

移除下方的金屬結構支撐后，就可以看到內部主板了。除了無線網卡外，所有 PCB 均采用更具高級感的黑色 PCB。無線網卡部分使用一塊透明結構板+螺絲固定，透明結構板剛好壓在主副天線上，有效避免運輸、振動等情況下天線接頭脫落。

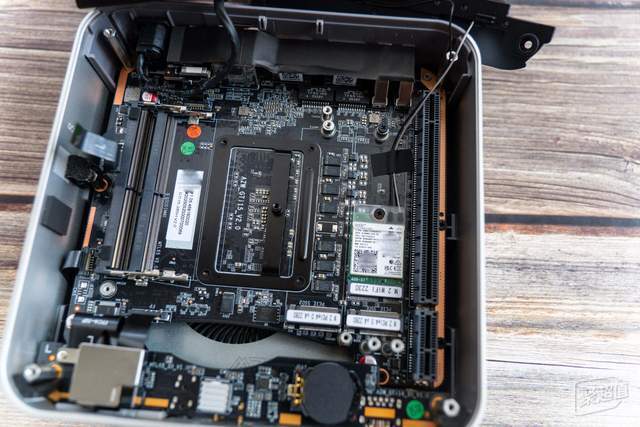

移除內存條和 SSD后，可以看到 CPU 背面由金屬矩形結構支撐，右側共配備了7顆聚合物電容，推測整體供電為7相。從主副板結構排布來看，GTi15 Ultra 的集成度確實很高，元器件放置和用料也都很扎實，不僅在外觀質感方面與 Mac 看齊，內部設計用料也是值得肯定的。

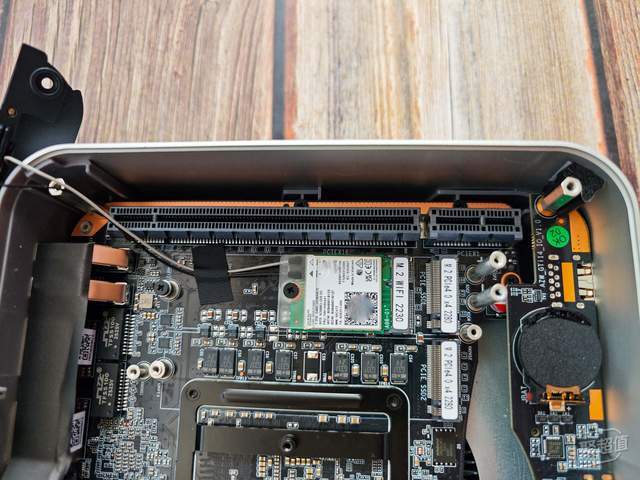

最邊上為 PCIex16(實際使用x8) 與 PCIex1插槽，用于和 EX/EX PRO擴展塢連接

散熱系統:易維護、高效且安靜的風道設計

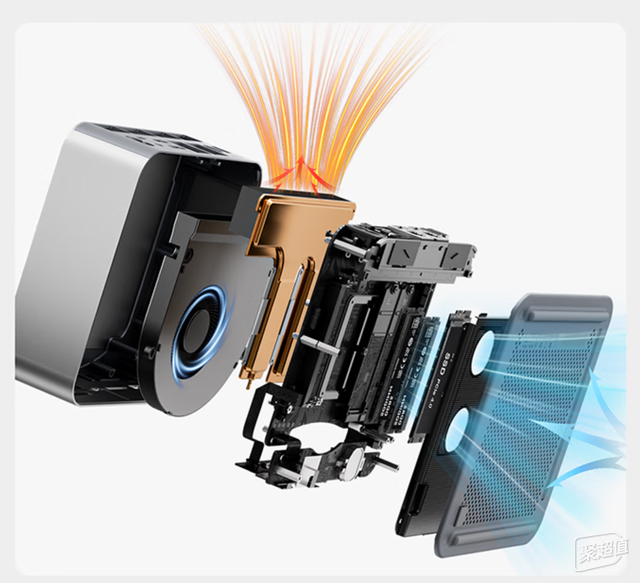

僅從拆機圖很難完全展現 GTi15 Ultra 的風道設計精妙之處，幸好官方介紹頁面有一張結構堆疊的爆炸圖，通過它可以很清楚地理解 GTi15 Ultra 的散熱結構：

• 與 CPU 直接接觸部分采用大面積的 VC 均熱板，相比傳統熱管布局雖然成本更高，但整體散熱效率顯著提升
• 大尺寸靜音風扇+金屬外殼設計，通過結構設計將風扇噪音有效封閉在機身內，配合靜音風扇進一步降低噪音
• 底部金屬防塵網，將外部灰塵有效濾除在防塵網外，方便后續維護和清灰
• 優化風道設計：底部進風依次經過金屬防塵網→內存條、SSD、主板背面元器件→均熱板/靜音風扇→熱風從后部排出

這一套完整的設計（零刻稱之為 MSC 2.0），使得機器在有限的尺寸內實現了靜音與性能的完美平衡。我們使用分貝儀在機器本體和人位（距離機器40~50cm）分別測試了不同負載下的噪音表現：

• 環境噪音37分貝
• 待機/輕度辦公(多個網頁+4K視頻播放)：37.3分貝(接近環境噪音，幾乎無感）
• FPU 單拷模擬中/重度負載：38.9分貝(輕微風聲，不影響專注）
• 作為對比的米家風扇最低檔風力噪音:48.5分貝

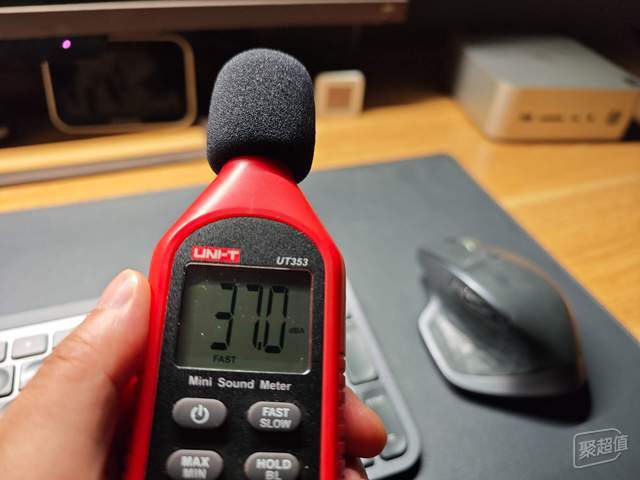

▼環境噪音37分貝

▼待機/輕度辦公(多個網頁+4K視頻播放)人位噪音37.3分貝

▼FPU 單拷模擬中/重度負載人位噪音38.9分貝

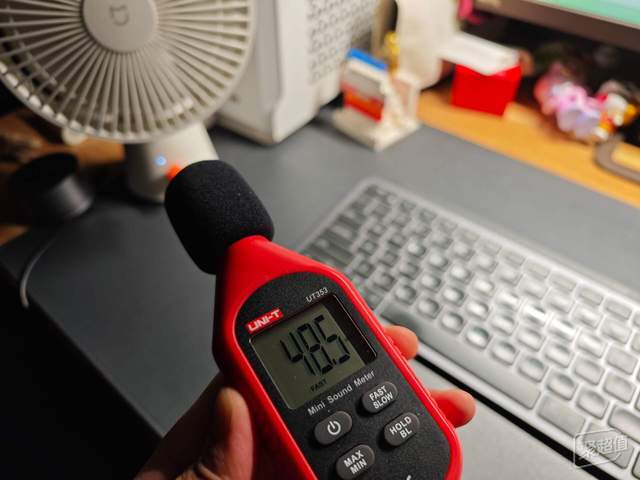

▼米家桌面風扇最低檔風噪48.5分貝

實測26度的室溫環境下，CPU 單烤穩定在85度，同時人位噪音也僅38.9分貝，在迷你主機中屬于最安靜的一檔了。

不過需要注意的是，由于機身內置電源且接口較多，在開啟喚醒等功能的情況下，關機時機器的待機功耗會使機身略有溫?zé)幔@個細節如果官方能夠進一步優化就更加完美了。

總結

零刻 GTi15 Ultra 通過深度拆解展現出了優秀的工業設計水準和工程實力，這臺迷你主機在外觀上成功達到了 Mac 級別的金屬質感和工藝精度，全金屬機身配合簡潔的設計語言，呈現出高端產品應有的品質感。

設計亮點突出：GTi15 Ultra 采用了高集成度的模塊化堆疊設計，內部布局井然有序。從內置防塵網到導電泡棉的細節處理，從揚聲器的減震設計到排線的金屬卡扣固定，再到各個接口處配備的 TVS 器件，這些細節處的用料和設計都有效提升了產品的可靠性和抗干擾能力。

散熱系統表現卓越：MSC 2.0散熱系統堪稱這款產品的核心競爭力。VC均熱板配合優化的風道設計，不僅實現了高效散熱（CPU單烤穩定在85°C），更難得的是將噪音控制在了極低水平。待機狀態下37.3分貝的噪音表現幾乎與環境噪音持平，即使在重負載下也僅有38.9分貝，遠低于普通桌面風扇的噪音水平。

小瑕不掩大瑜：盡管在拆解工具要求和待機功耗優化方面還有改進空間，但這些細微問題并不影響 GTi15 Ultra 作為一款優秀迷你主機的整體表現。綜合來看，零刻 GTi15 Ultra 成功地將高性能、靜音運行和精致工藝融為一體，為追求高品質迷你 PC 的用戶提供了一個值得考慮的優秀選擇。

我是 KC，本篇測評到此結束。如果大家對于零刻度 GTi15 Ultra 還有什么疑問，可以在評論區留言，我會盡可能回復。感謝大家的觀看，希望大家一鍵三連支持一波~
