這兩年AMD針對移動端平臺出了非常多的細分型號,可以說換皮,但對高度集成的迷你主機來說確實有用,每一個細節改動都會對實際體驗的提升有幫助。
下面分享下零刻SER9Pro H 255的拆解評測,包含調試作業分享和量化測試,歡迎點贊收藏打賞三連,有復雜問題咨詢請單獨聯系。
簡單給大家總結下:
● 核心平臺,AMD Ryzen7 H 255算8745的小改版本,主要是封裝升級,會有更好的溫控+內存支持。
● 物理設計,零刻SER9Pro H 255的散熱系統有升級,無線模塊等內部布局設計有正向優化。
● 軟件環境,相當一部分游戲做了FSR支持,游戲表現確實可以,下文分享了幾款熱門游戲的推薦配置作業,AI也有大提升,部署時間和推理效率均有優化。
● 售后升級,零刻之前絕大部分型號都是三年保修,發文前兩天全面升級成五年保修,主打一個良心。
● 重點提醒,零刻SER9Pro H 255散熱是防拆設計,自行拆解就會和本文一樣,散熱能力下降很多,后期打理找零刻處理。
● 小技巧,如果不想登錄微軟賬號使用Windows,首次開機不聯網就可以創建本地賬號了。

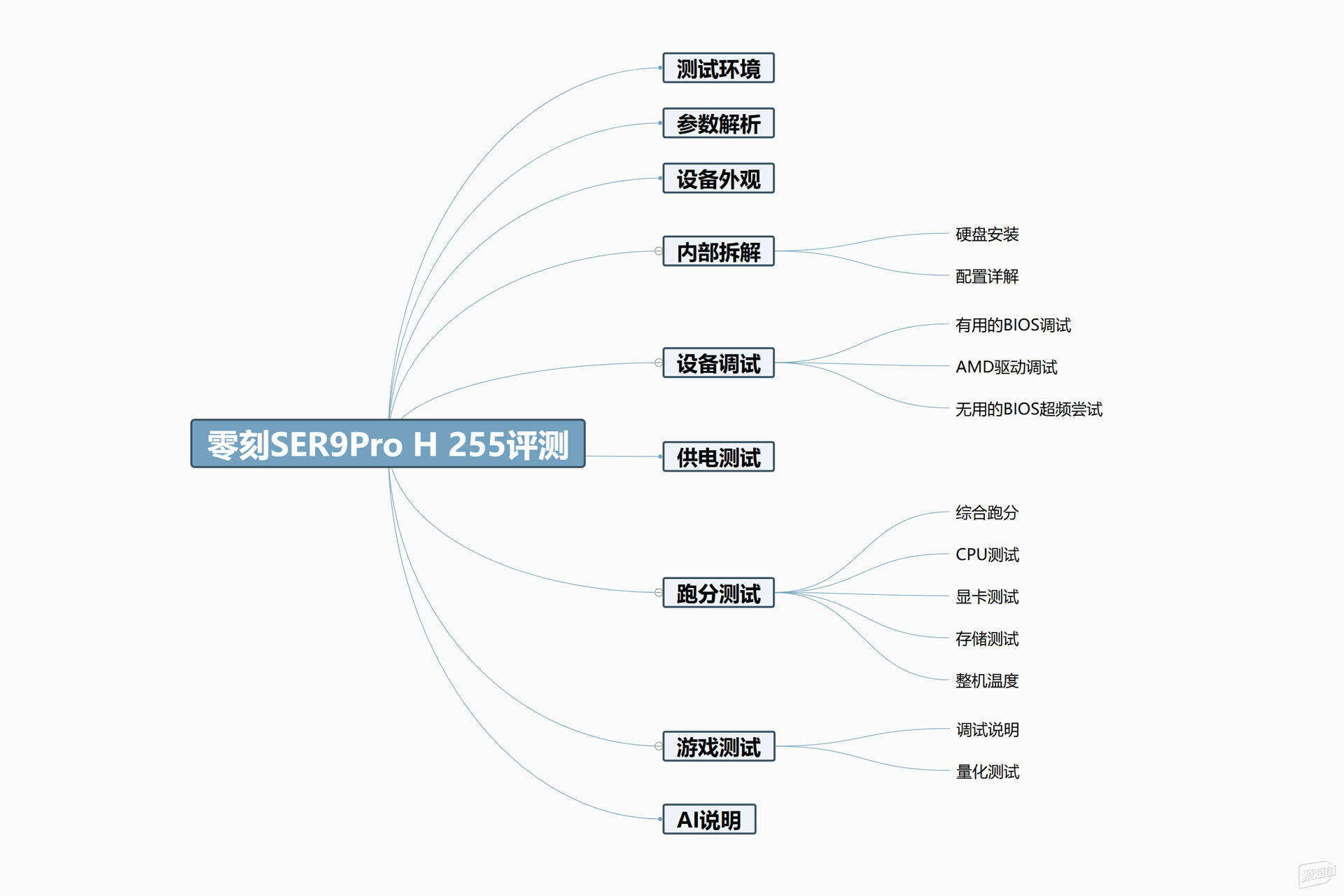

列下目錄,大家可以按需跳轉,細節比較多,建議收藏。
裝機單如下圖所示,合理湊單可以做到更低。
1?? 迷你主機丨零刻SER9Pro H 255
簡介:本文核心評測品,如果你想要一臺到手即用不操心的高集成迷你主機,追求的是靜音小巧+低溫低功耗,使用目標是常規辦公、家用軟件和玩玩游戲,零刻SER9Pro H 255會是不錯的選擇。

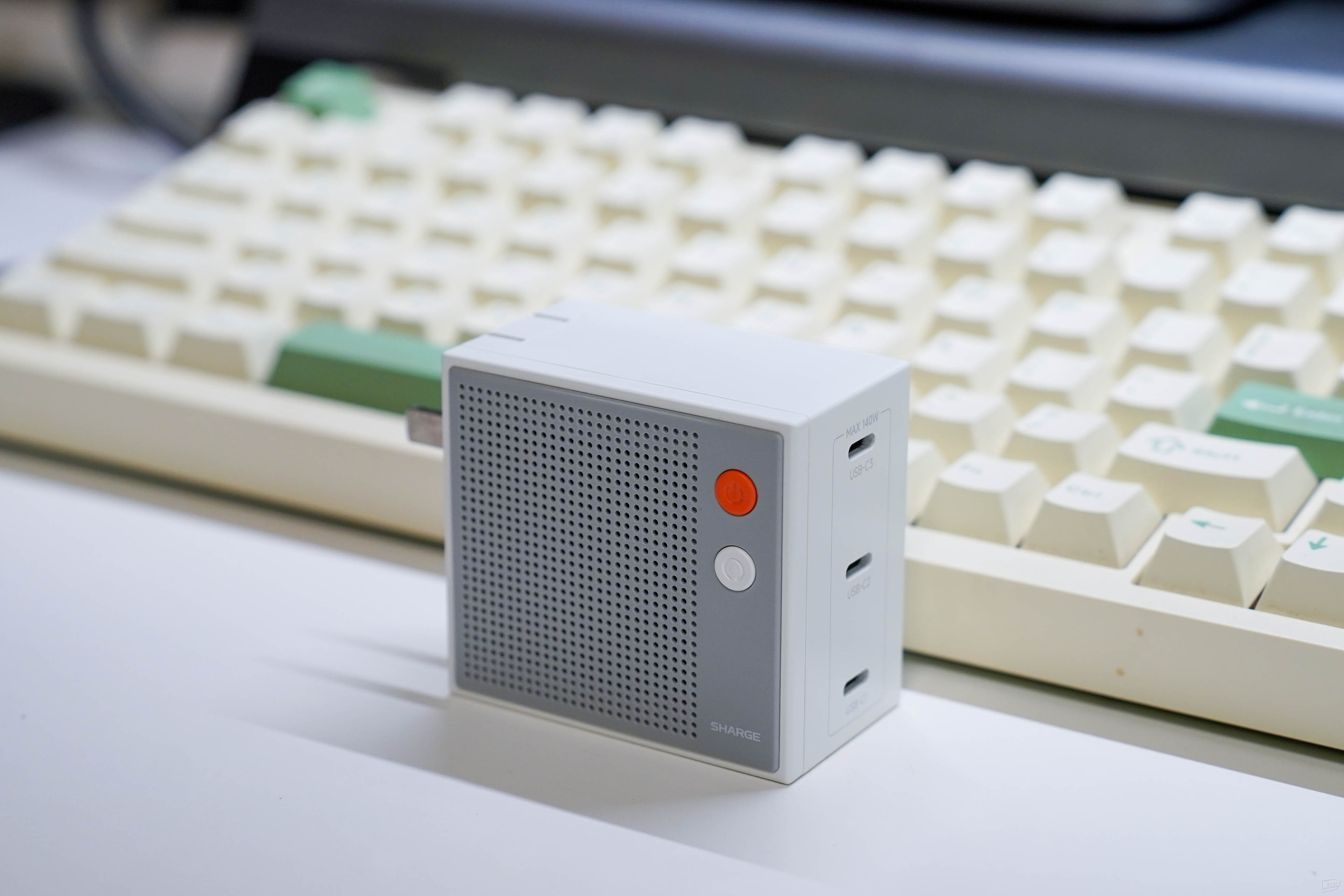

2?? 充電頭丨閃極S2點陣充電頭
簡介:和零刻適配度極高,原因在于多口拔插不斷電,也就是說140W單口可以在穩定給零刻SER9Pro H 255供電的同時,還能隨時給手機或者無線外設充電,拔插也不會導致迷你主機關機,可以這點太重要了。
首先介紹下AMD Ryzen7 H 255這個核心平臺的定位,也就是CPU:

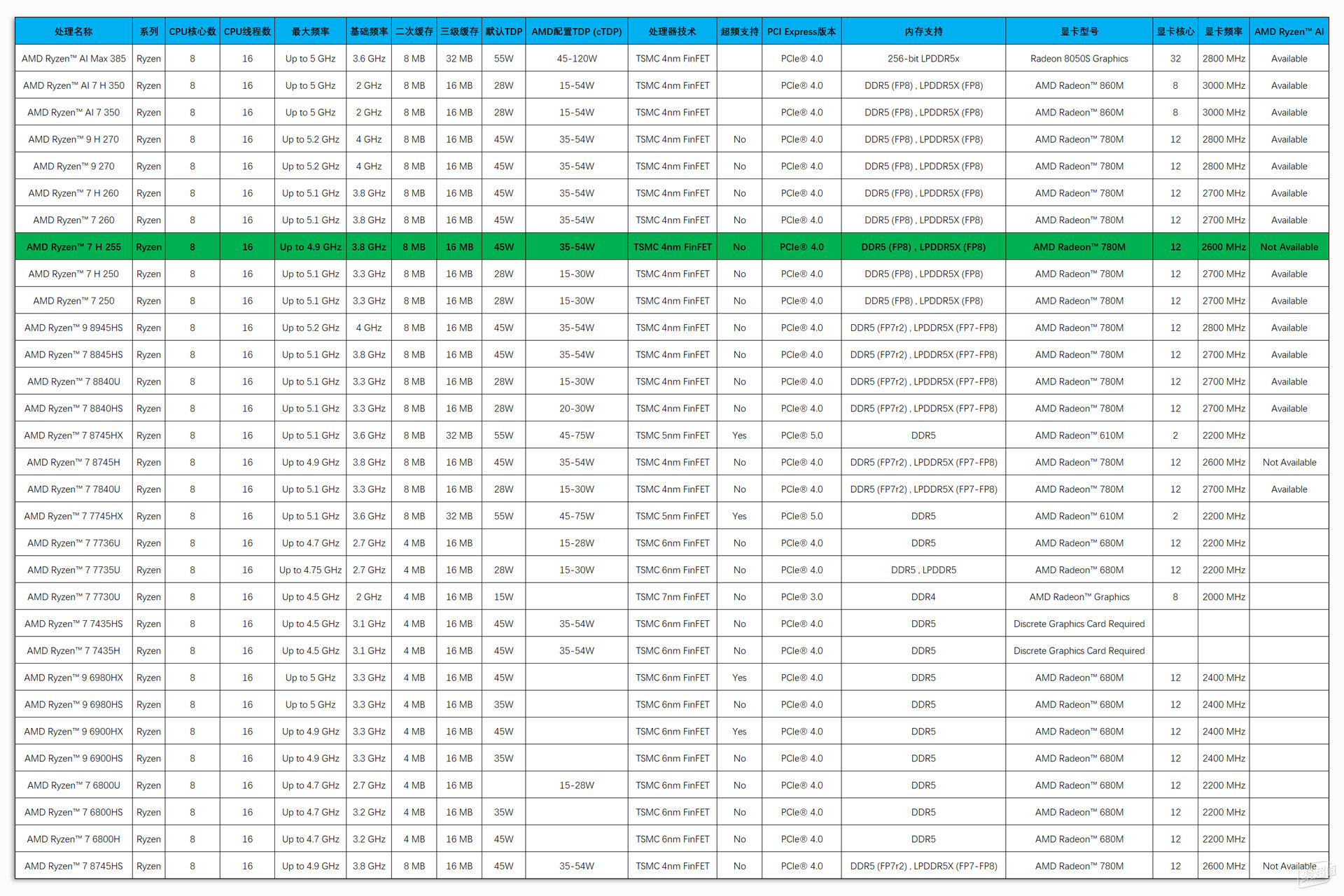

● 向下對比,可以簡單理解為8745HS的小改款,固定死了FP8封裝,所以有著更好的散熱性能+內存支持。
● 向上對比,H255沒有用于AI運算的獨立NPU,并且CPU核心和獨顯都鎖了超頻功能,完全沒有調試空間,但保留了目前性能T1級別的Radeon 780M核顯。
說人話,H 255到手即用的特性很突出,是一個針對常規家用的平臺。
回歸零刻SER9Pro H 255這臺設備,列一下詳細參數和解析:
● 無固態硬盤的版本售價為3199元,后期支持國補的話應該能做到更低,另外有帶硬盤的版本(3699元),不太建議。
● 尺寸為135*135*44.7mm,配色有冰霜銀和深空灰兩色可選,我個人會建議深空灰,更耐臟一些。
● 原生盤位是兩個M.2接口的固態硬盤位,協議均為PCIe4.0x4,不含SATA硬盤位。
● 處理器是AMD R7 H 255,八核十六線程+最大頻率4.9GHz,TDP為54W,雖然不支持超頻,但有兩種功耗預設,下面會有數據對比。
● 核顯為12CU的Radeon 780M系列,核心最大頻率2600MHz,同樣不支持超頻,僅支持更改顯存大小。
● 板載32G的LPDDR5X內存,頻率為7500MHz,并非常規的SO-DIMM內存。
● 網口為一個2.5Gps電口(帶狀態燈),板載Intel AX200無線網卡(支持藍牙5.2),支持自行更換,需注意不支持Intel BE200這張WiFi7無線網卡。
● 拓展接口為USB4協議全功能C口(40Gbps)*1+USB3.2Gen2協議C口(10Gbps)*1+USB3.2Gen2協議A口*2+USB2.0協議A口(480Mbps)*2。
● 視頻輸出口為一個DP1.4接口+一個HDMI接口,后置USB4同樣可以視頻輸出,協議同樣為DP1.4。
● 音頻接口包含兩個3.5mm孔位,自帶雙喇叭揚聲器,內置四陣列降噪麥克風,搭配B1 AI芯片可以實現智能拾音+降噪。
● 原裝供電為19V/6.32A的DC供電線,實際上全功能C口也支持供電,PD100W就足夠滿血運行。
● 原裝配件除了供電線以外,還包含一根1米的HDMI線+一把螺絲刀,比較可惜的是沒有額外的備件螺絲。
● 保修為階梯政策,30天無理由包退換,180天以換代修,1年整機質保,五年保修主板+內存+原裝固態硬盤,售后還是比較良心的。
考慮到買這款迷你主機的用戶沒有特別強的生產力需求,同時也是AMD平臺,所以可以選第一代PCIe4.0的固態硬盤,也就是5000MB/s讀寫速度的型號,綜合性價比更高一些。

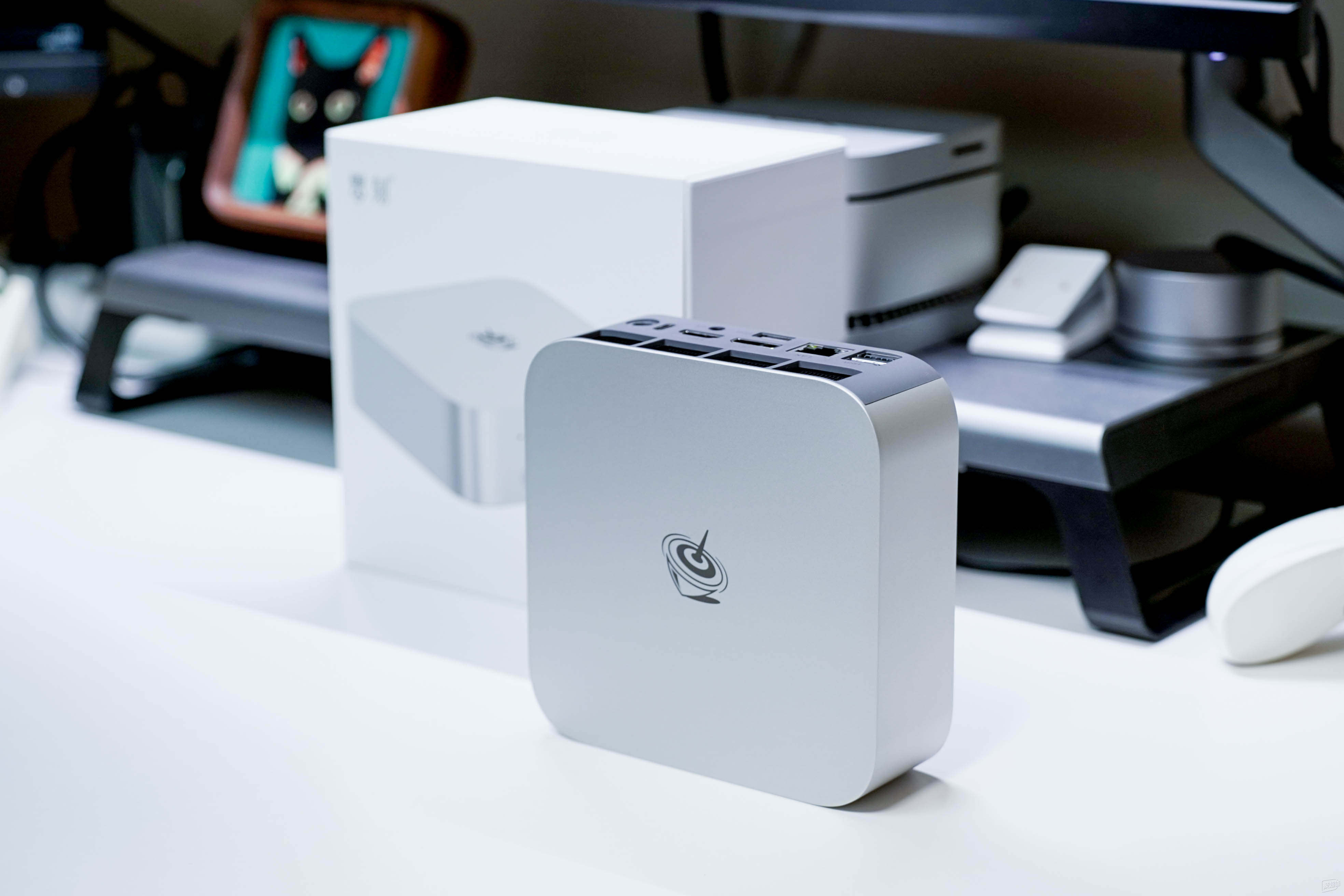

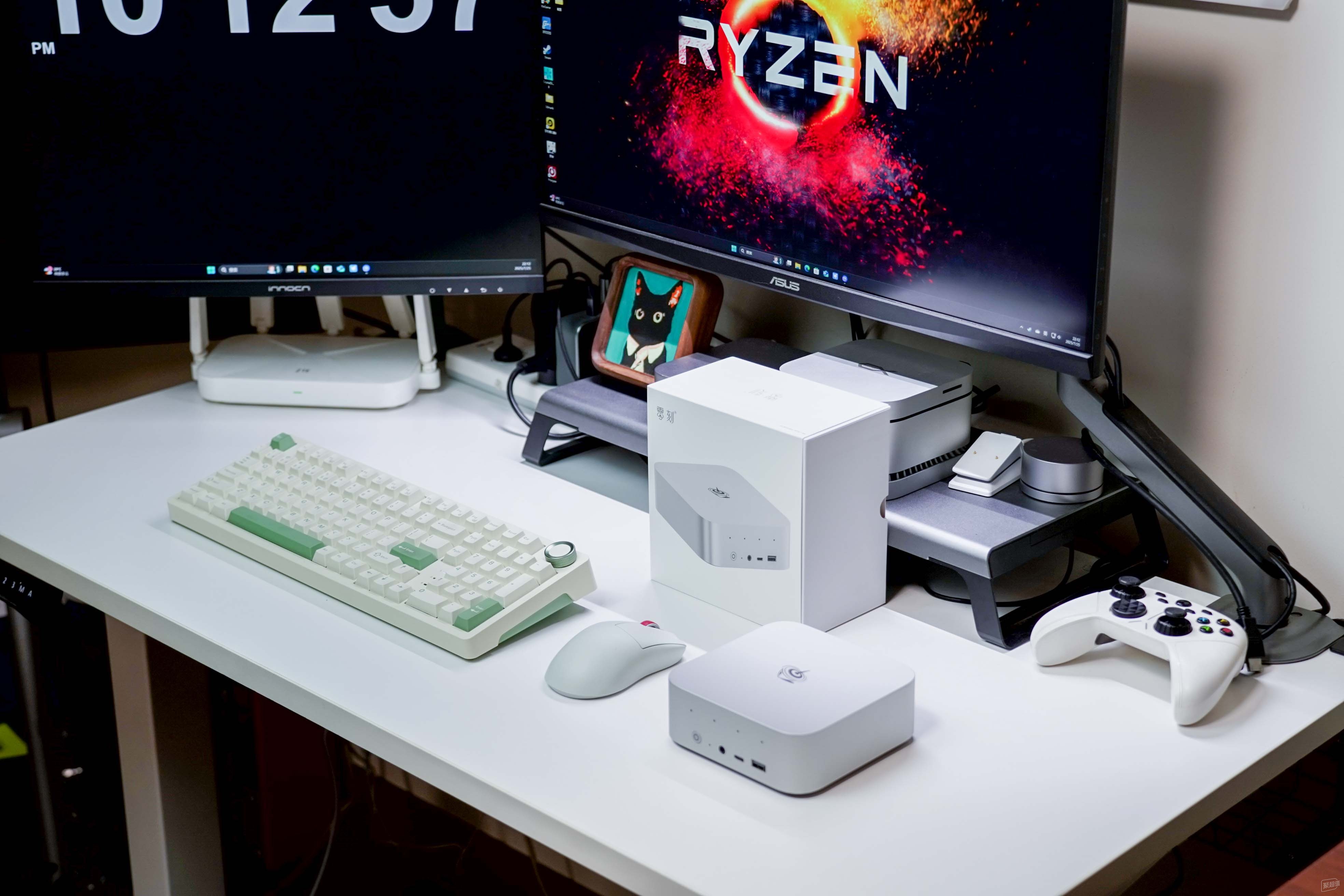

簡單過一下零刻SER9Pro H 255的外觀,外殼模具依舊是祖?zhèn)黝怣acMini的設計,頂部為零刻Logo。
主機絕大部分是一體成型的CNC鋁合金材質,視覺上比較簡約美觀,尾部和底部則是塑料,可以一定程度規避靜電問題,同時降低溫度,并且天線也在尾部,塑料可以減少信號屏蔽。

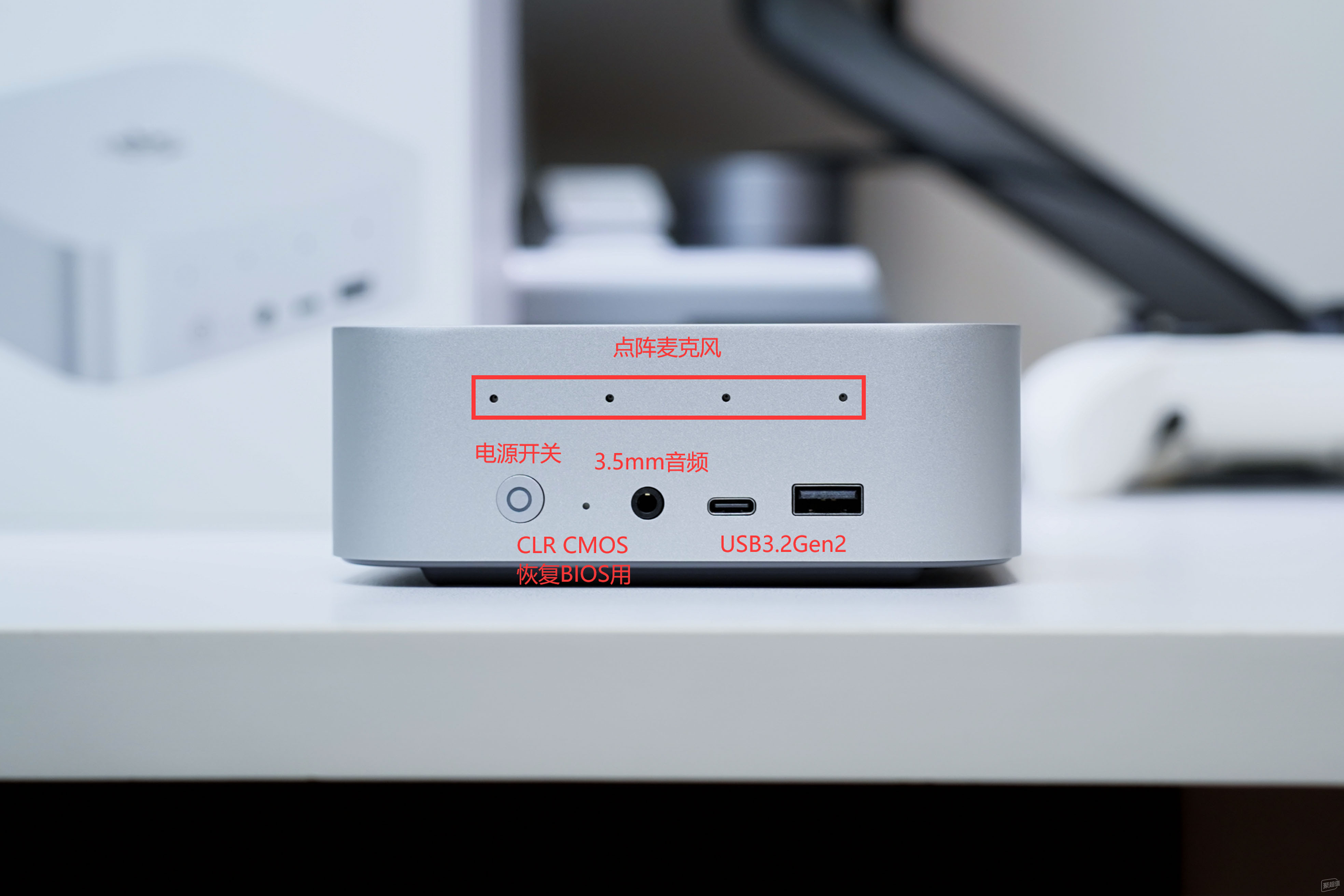

零刻SER9Pro H 255正臉包含需要經常交互的接口,頂部是陣列麥克風收音孔,下面依次是電源鍵、CLR CMOS孔、3.5mm音頻孔、10Gbps的C口以及USB3.2Gen2的A口。

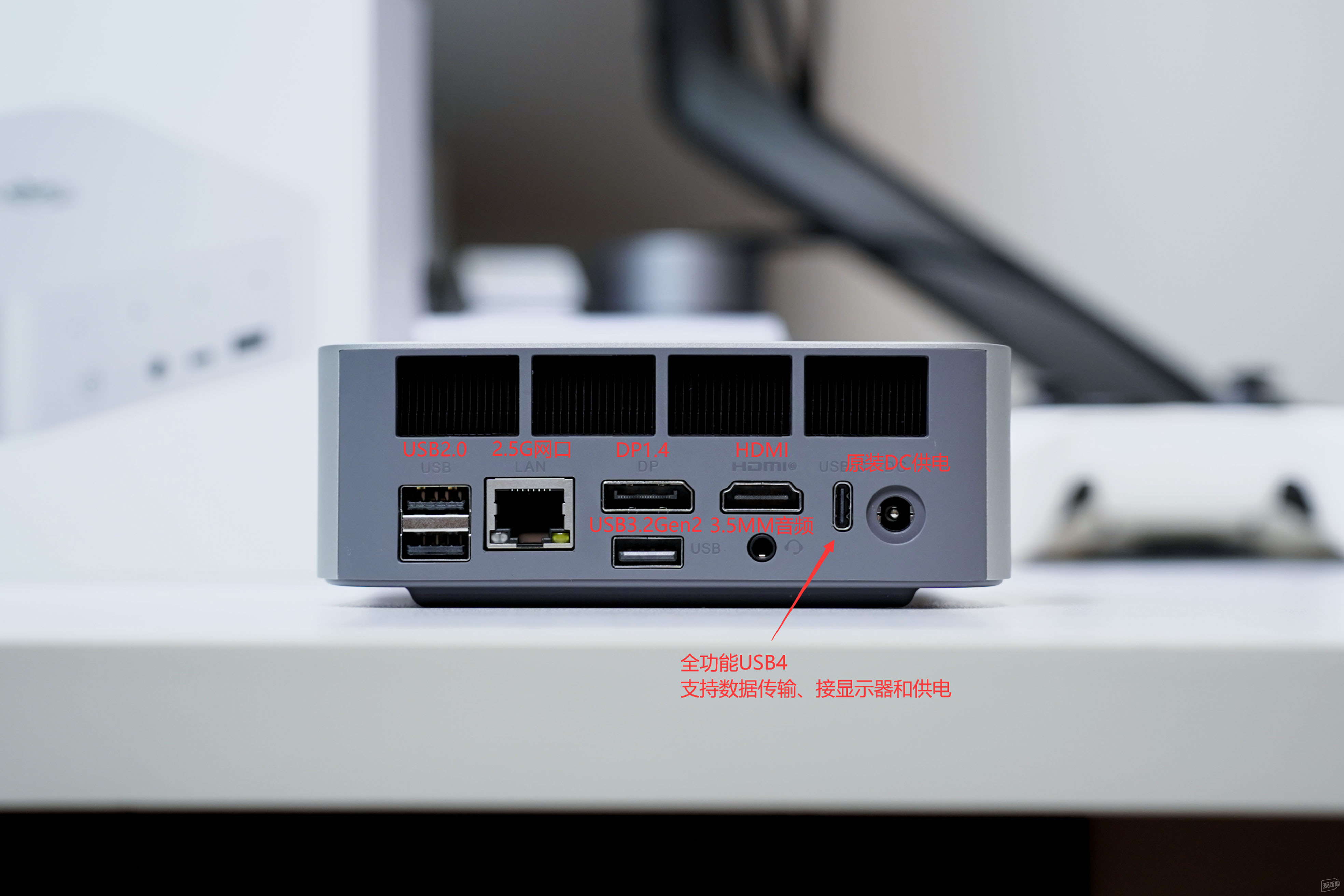

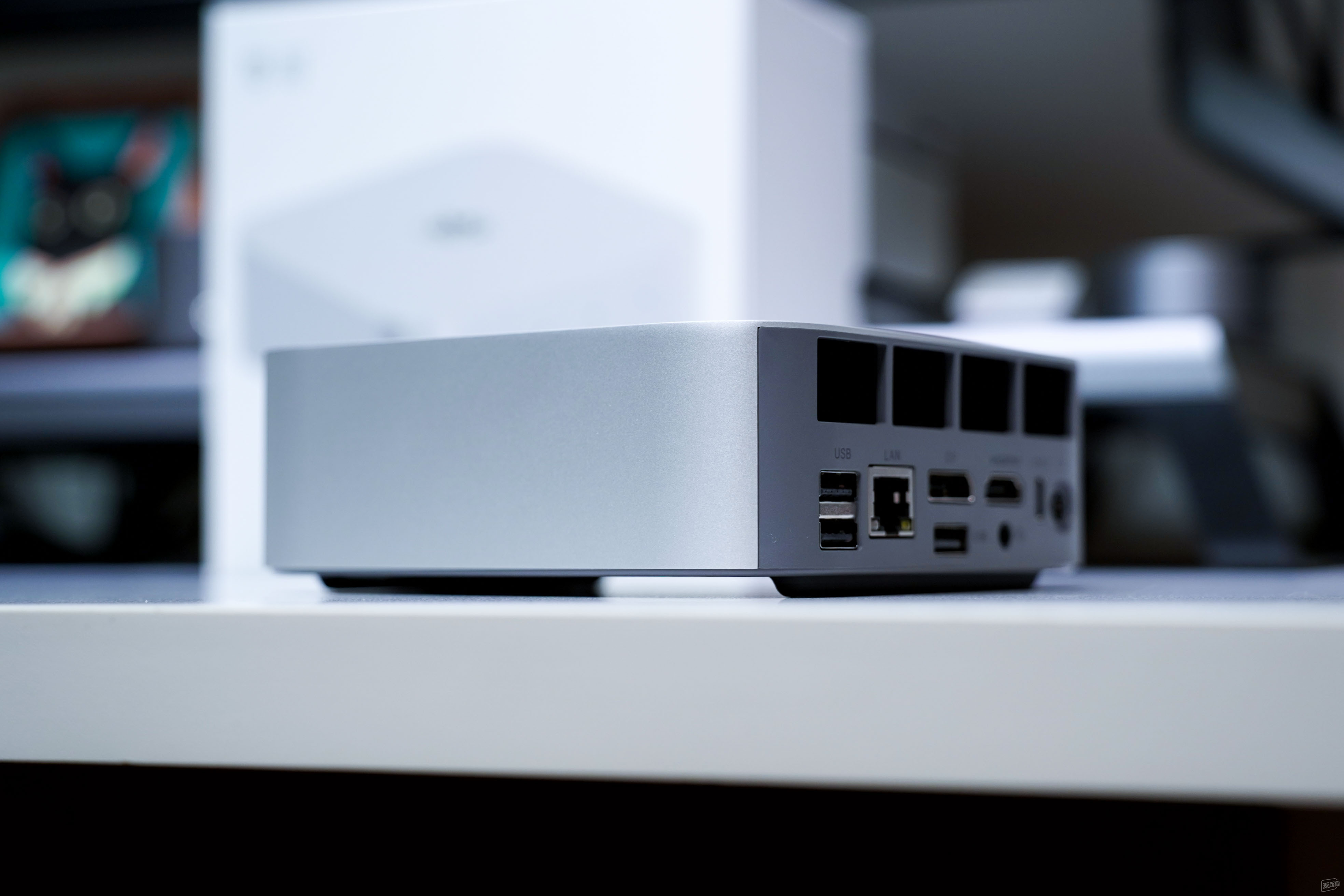

設備尾部為需要穩定連接的功能,頂部是散熱柵,下面依次是USB2.0接口、電口有線網口、DP接口、USB3.2Gen2的A口、HDMI接口、3.5mm音頻孔、全功能USB4的C口以及DC供電接口。

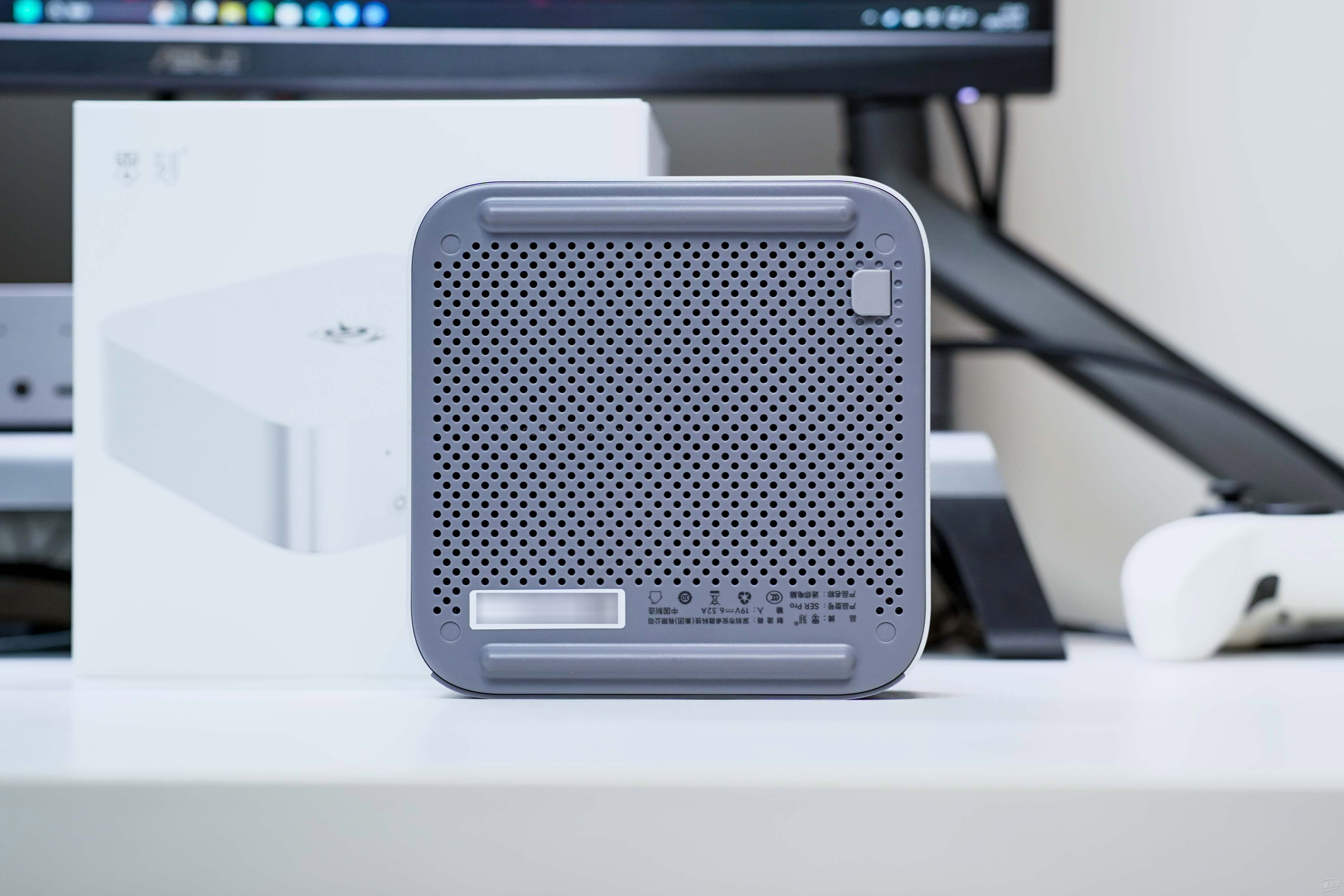

底部做了大面積的開孔用于進氣,上下兩條的增高設計用于增加進氣量,右上角的提手方便用戶拆裝,下面進入拆解環節。
零刻SER9Pro H 255是不完全的防拆設計,普通用戶僅需看硬盤安裝即可,拆解散熱會導致峰值溫度升高,切記別亂動。
1?? 硬盤安裝

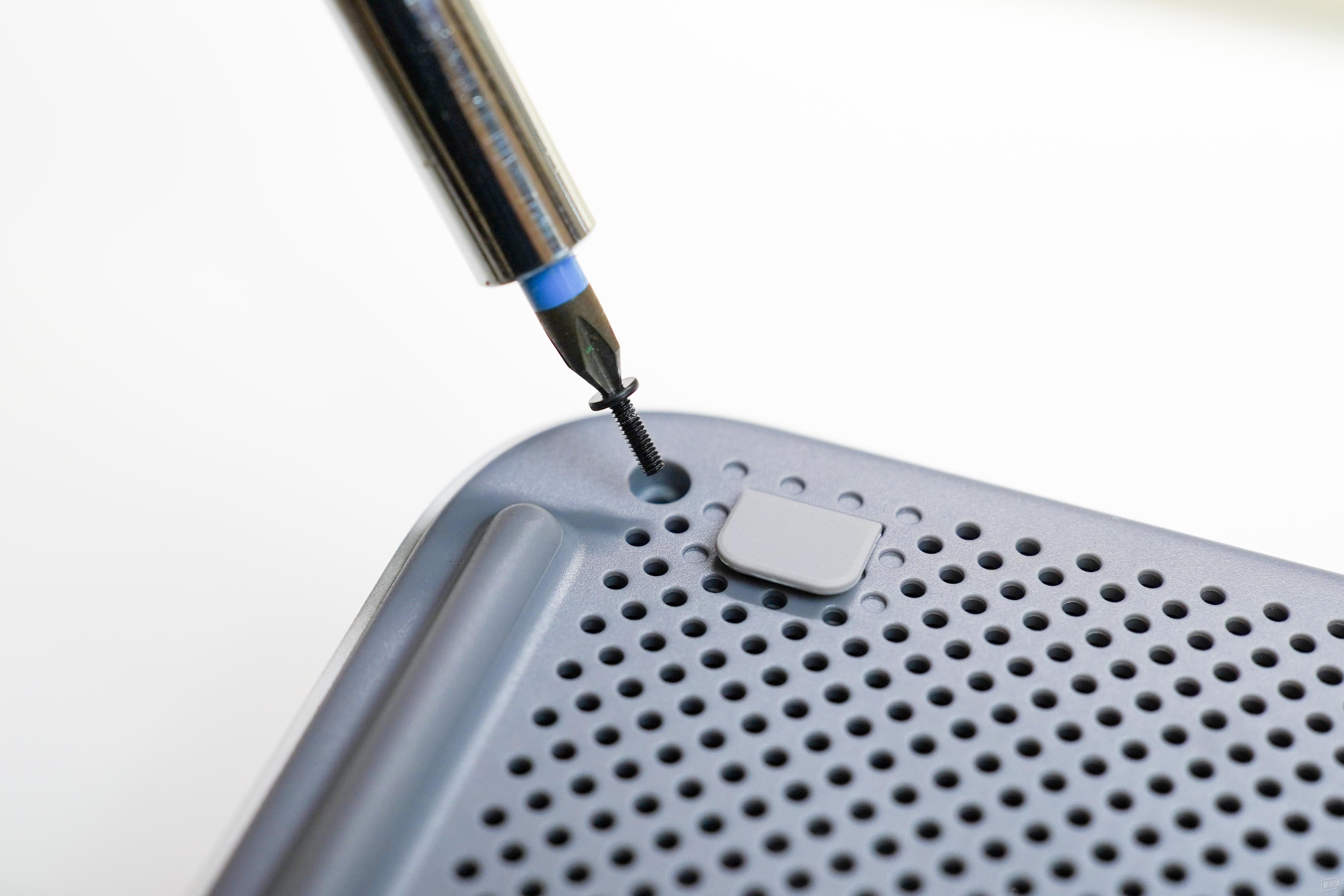

單純安裝硬盤比較簡單,僅需準備一個四角螺絲刀和尖頭鑷子,沒有鑷子用牙簽也行,挑開底部四角的膠塞再卸掉螺絲即可。

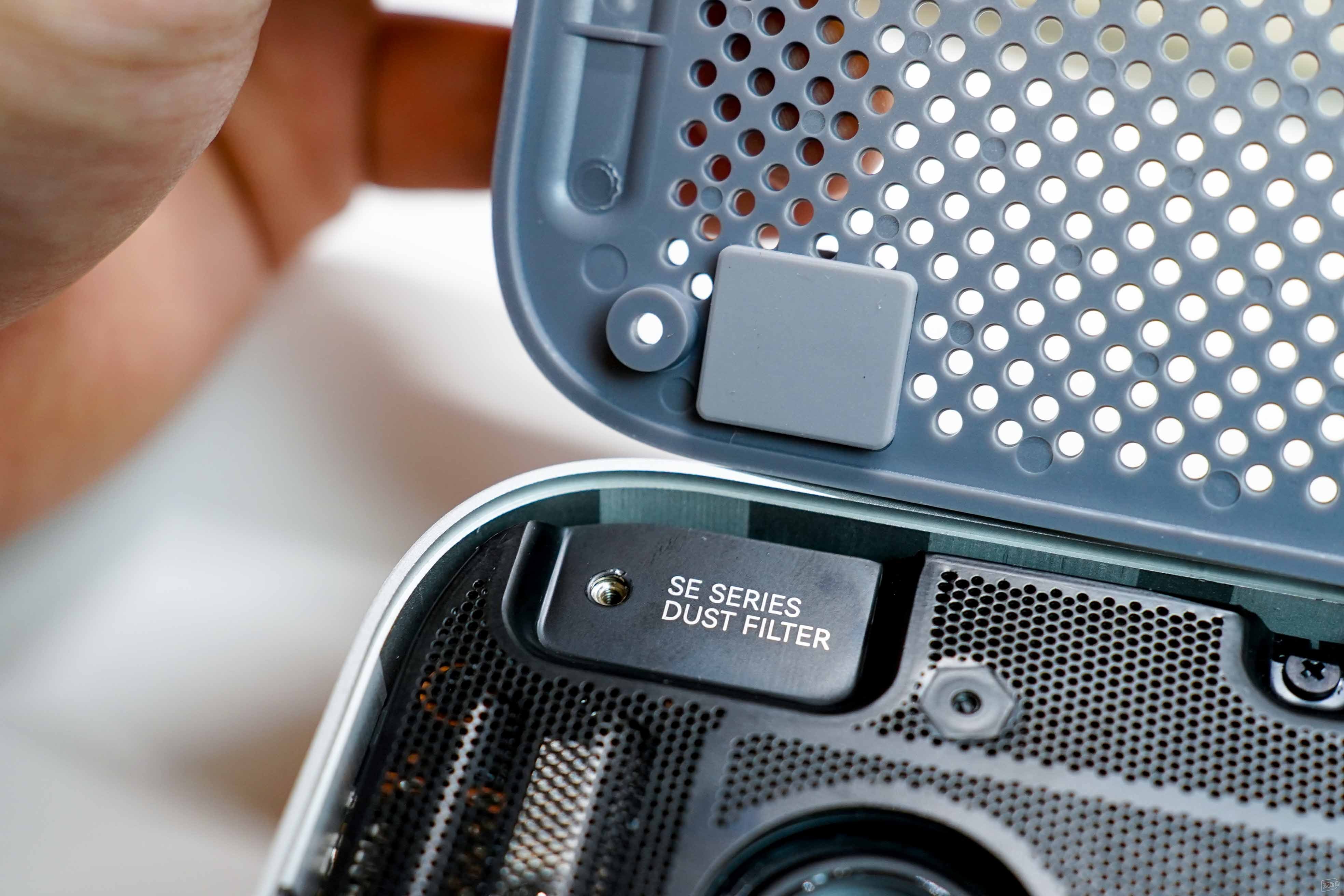

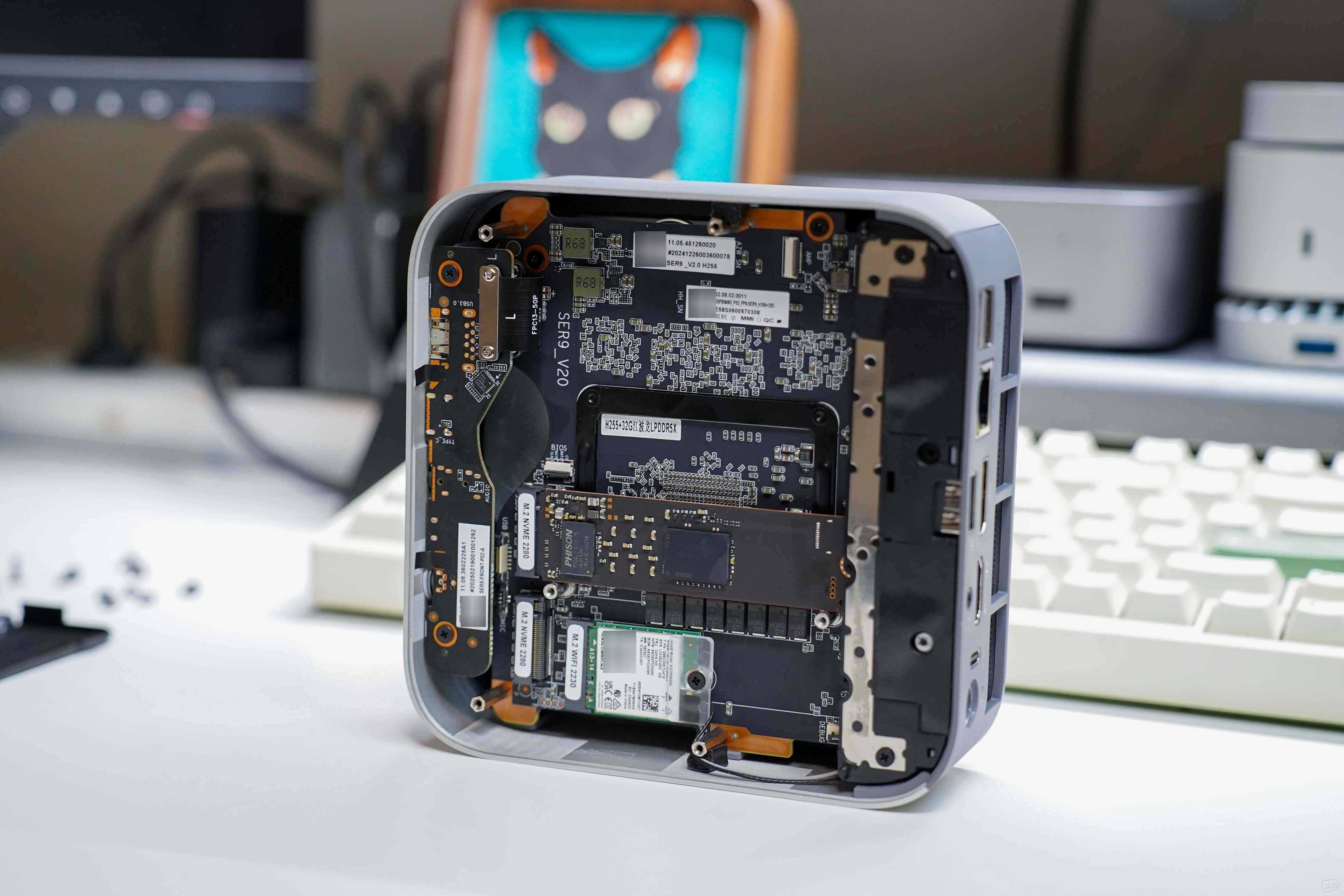

零刻SER9Pro H 255去掉底蓋如圖所示,有一層金屬防塵網,防塵網由兩顆螺絲固定在外殼上,先拆卸掉,注意不要暴力分離防塵網。

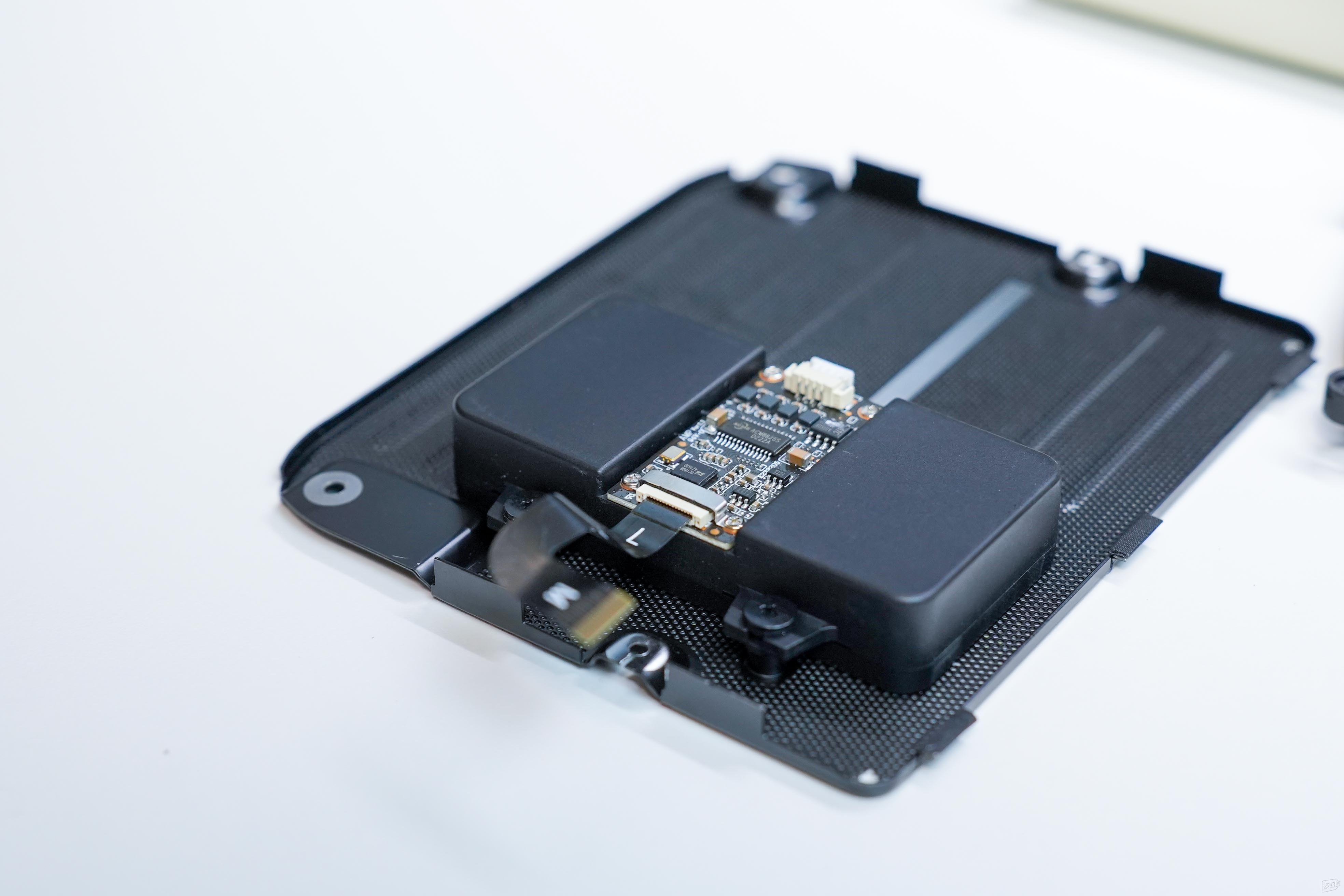

不要暴力分離的原因比較簡單,揚聲器是固定在防塵罩上的,由一根排線連主板,弄斷就麻煩了。

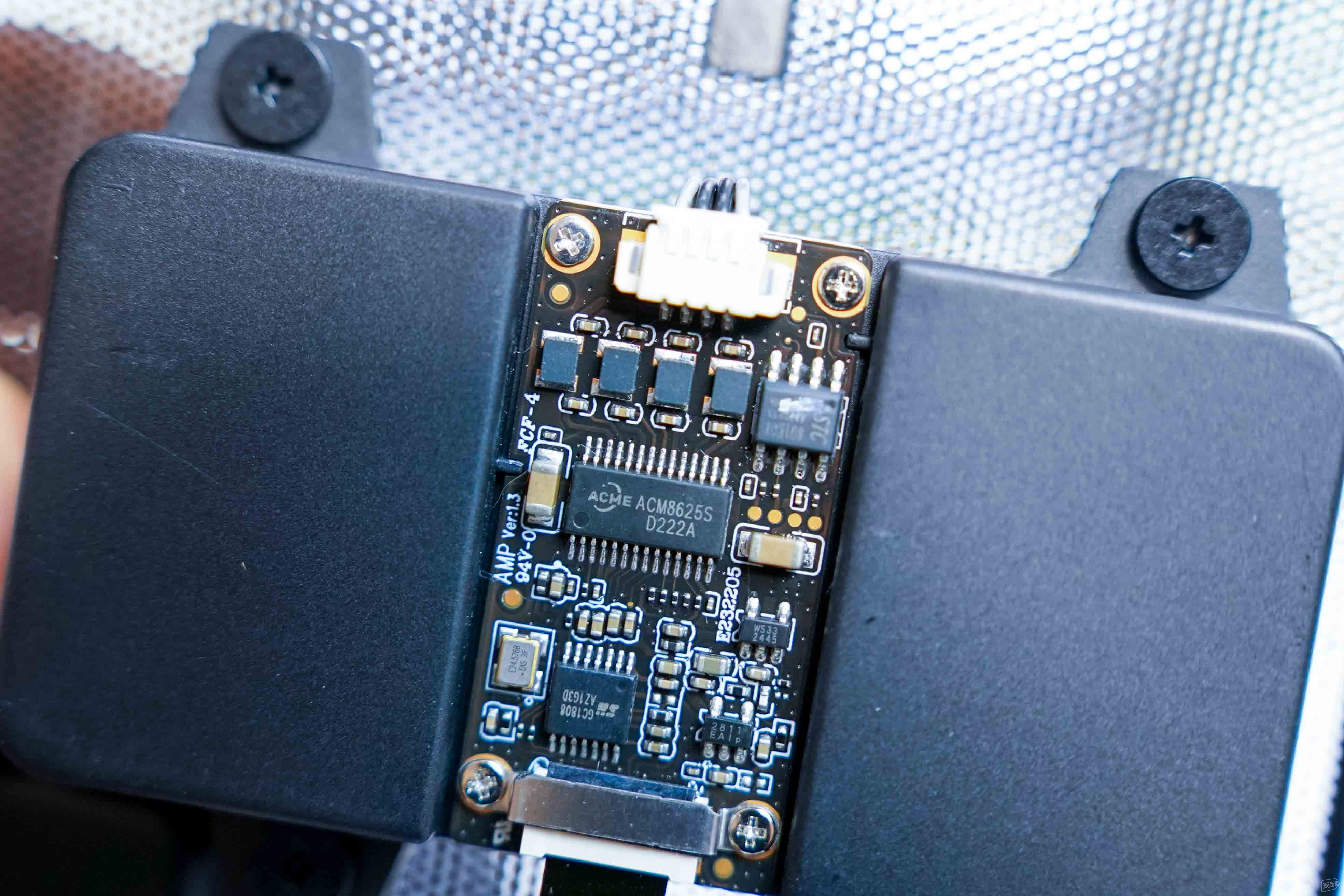

順道看下?lián)P聲器,上面有一顆ACM8625S,內置DSP可以為揚聲器加功放分頻處理,播放的人聲會更真實點,視頻會議和播放電影都會有加成。

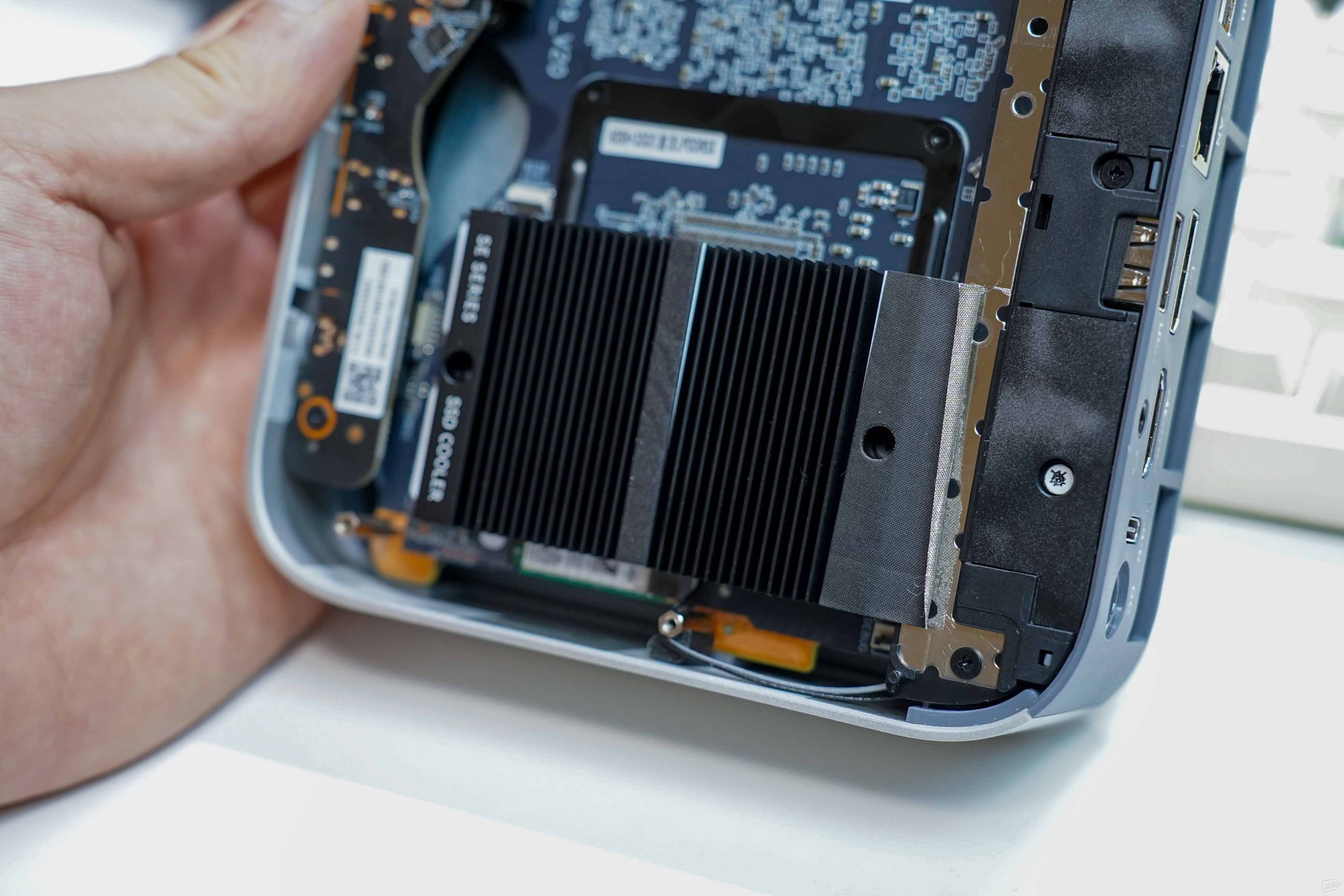

零刻SER9Pro H 255自帶一大塊固態硬盤馬甲,可以同時給兩條固態硬盤做散熱,里面原裝有導熱墊,不需要額外購買哈。

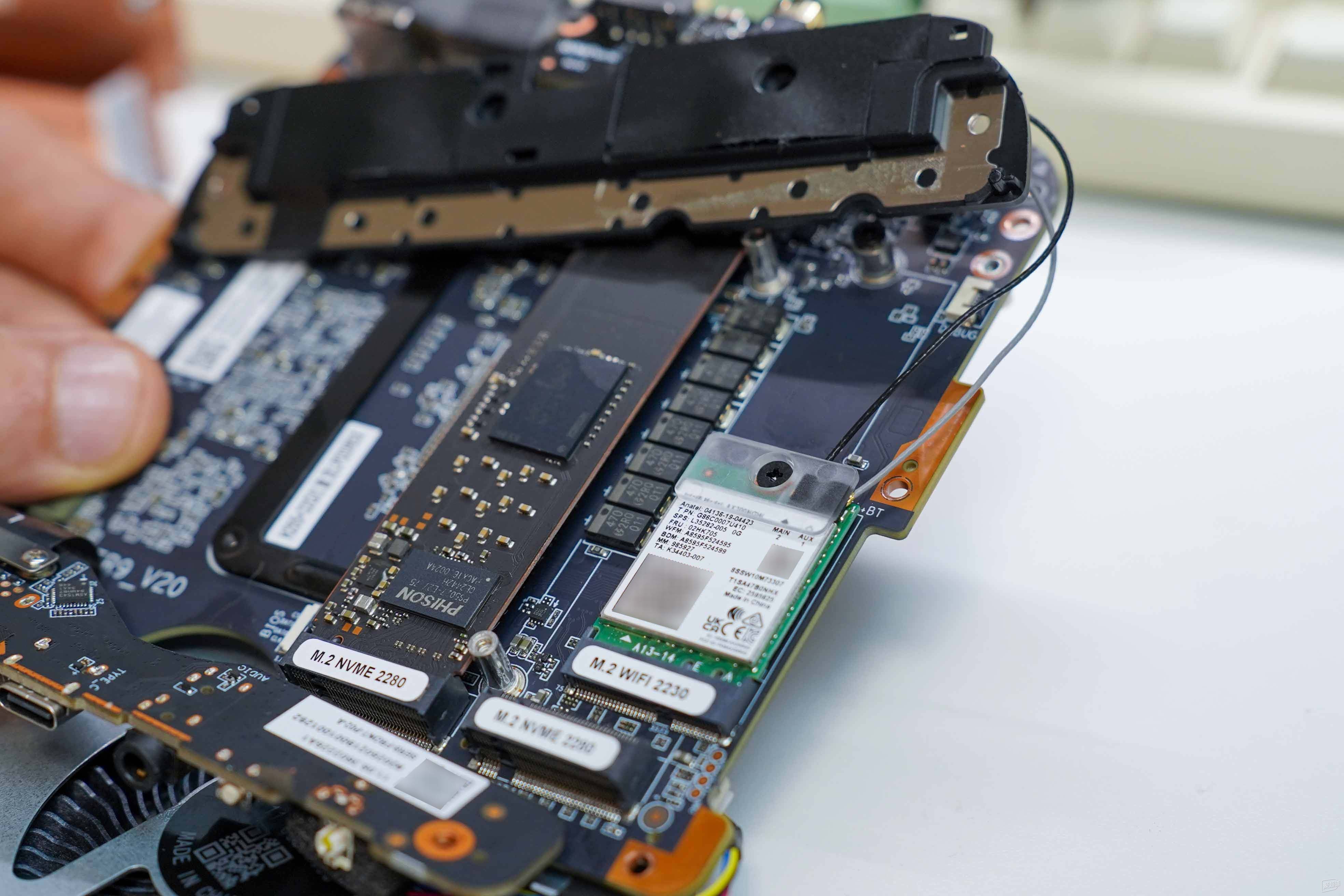

原裝的兩個M.2固態硬盤槽位都是標準接口,但定位螺孔只有2280長度,也就是標準市售固態硬盤的長度,非標和NGFF協議的固態硬盤安裝不了,需要注意一下。

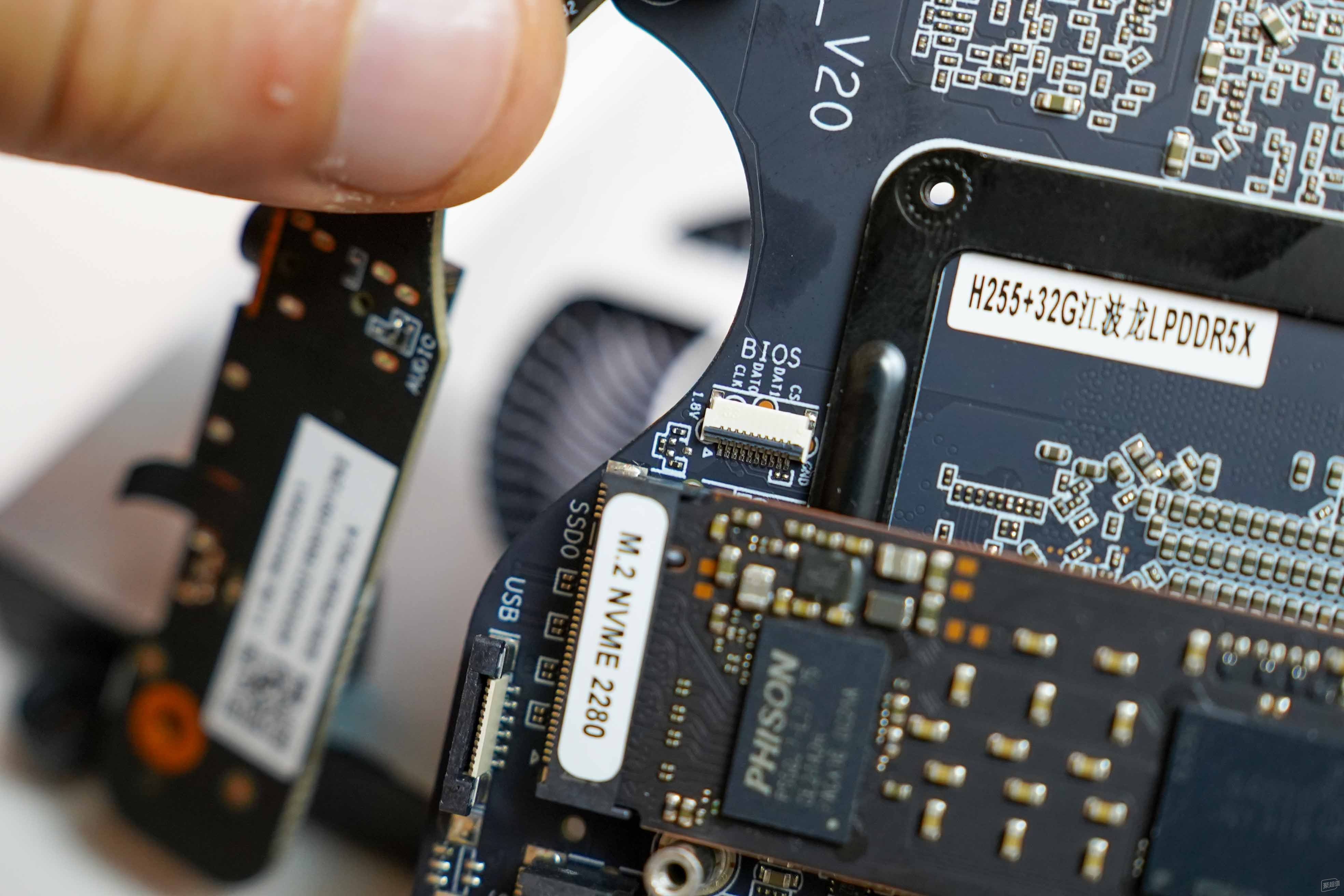

副硬盤槽位下面是一塊Intel AX200的WiFi6無線網卡,追求WiFi7可以自行購買聯發科MT7927或者高通QCNCM865替換,切記Intel BE200不支持。
另外由于副固態硬盤和無線網卡堆在一起,所以加裝盡量選擇發熱量較低的聯蕓方案硬盤,三星這些發熱量大戶有過熱掉盤的風險,這點和迷你主機沒關系,單純部分硬盤主控的問題。
安裝回去也比較簡單,原路裝回,底蓋內部有一個用于標注安裝方向的墊片,看圖對準防塵網的凹槽就行。
2?? 配置詳解

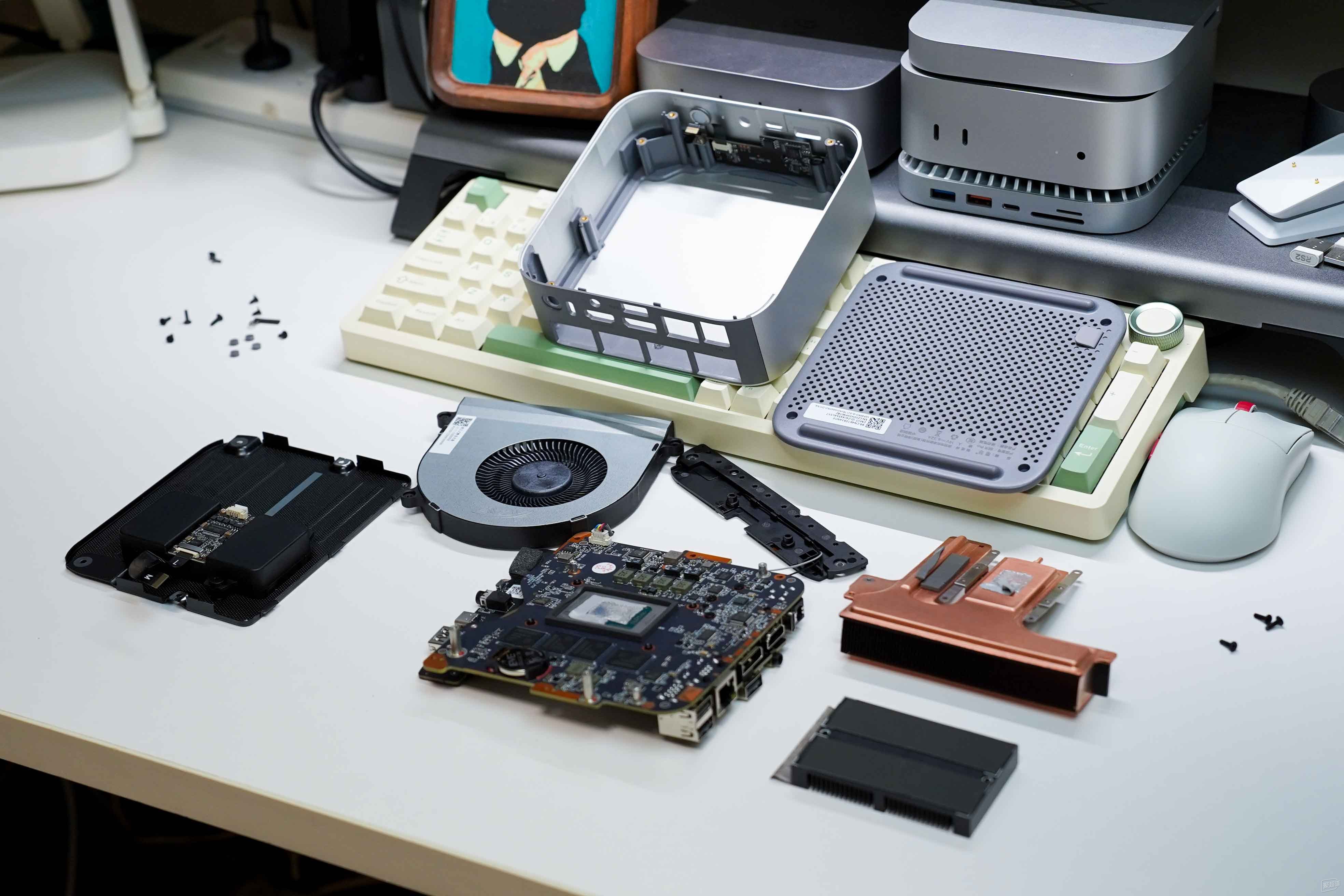

接下來就是高階部分了,主要是看下零刻SER9Pro H 255的用料方案,同時也展示下過保后如何換硅脂+清理散熱,結構如下圖所示,比較復雜。

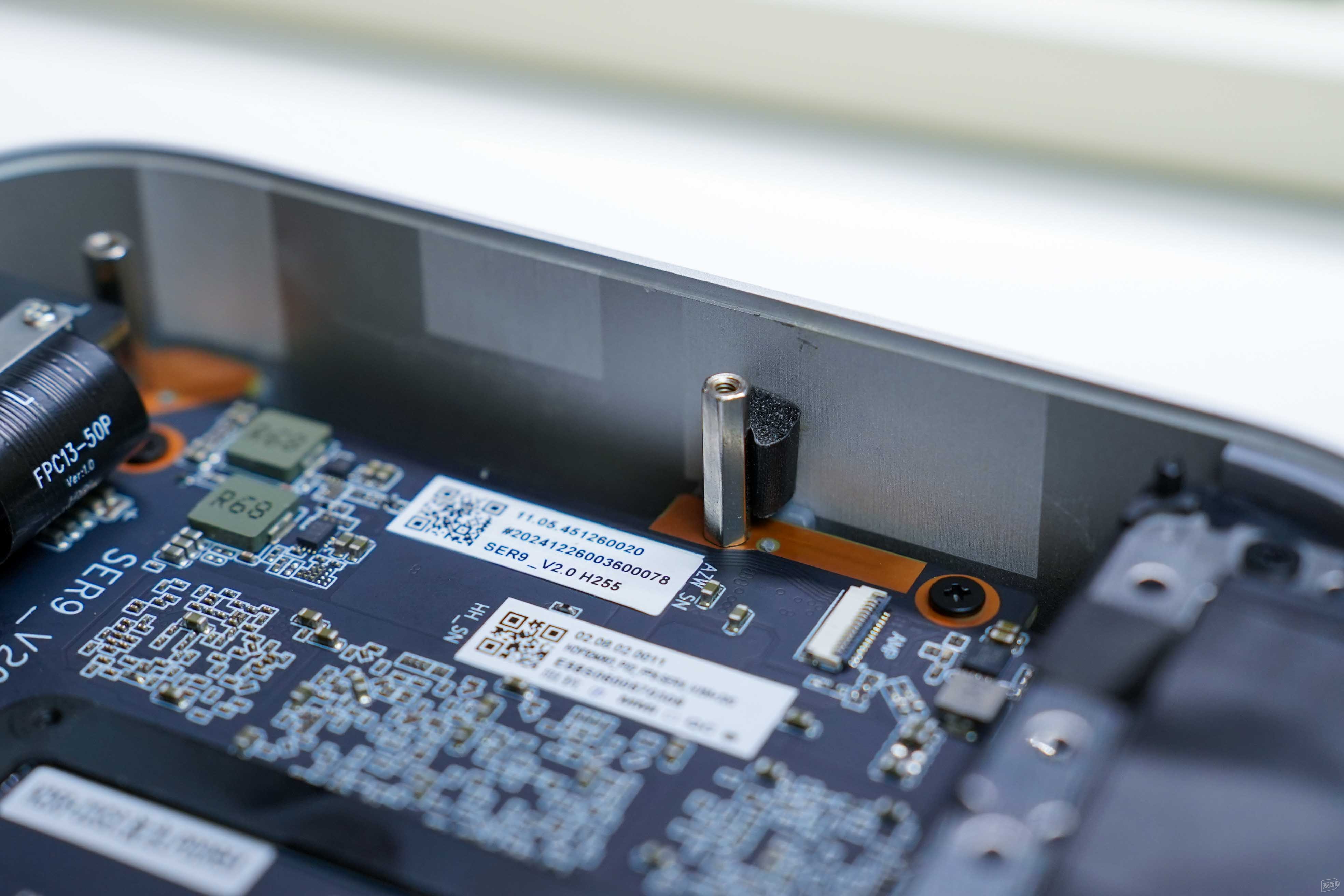

拆解除了需要用到螺絲刀,還得用到老虎鉗,因為主板有六角定位柱固定在外殼上,另外卸掉所有可見螺絲才能取出主板。

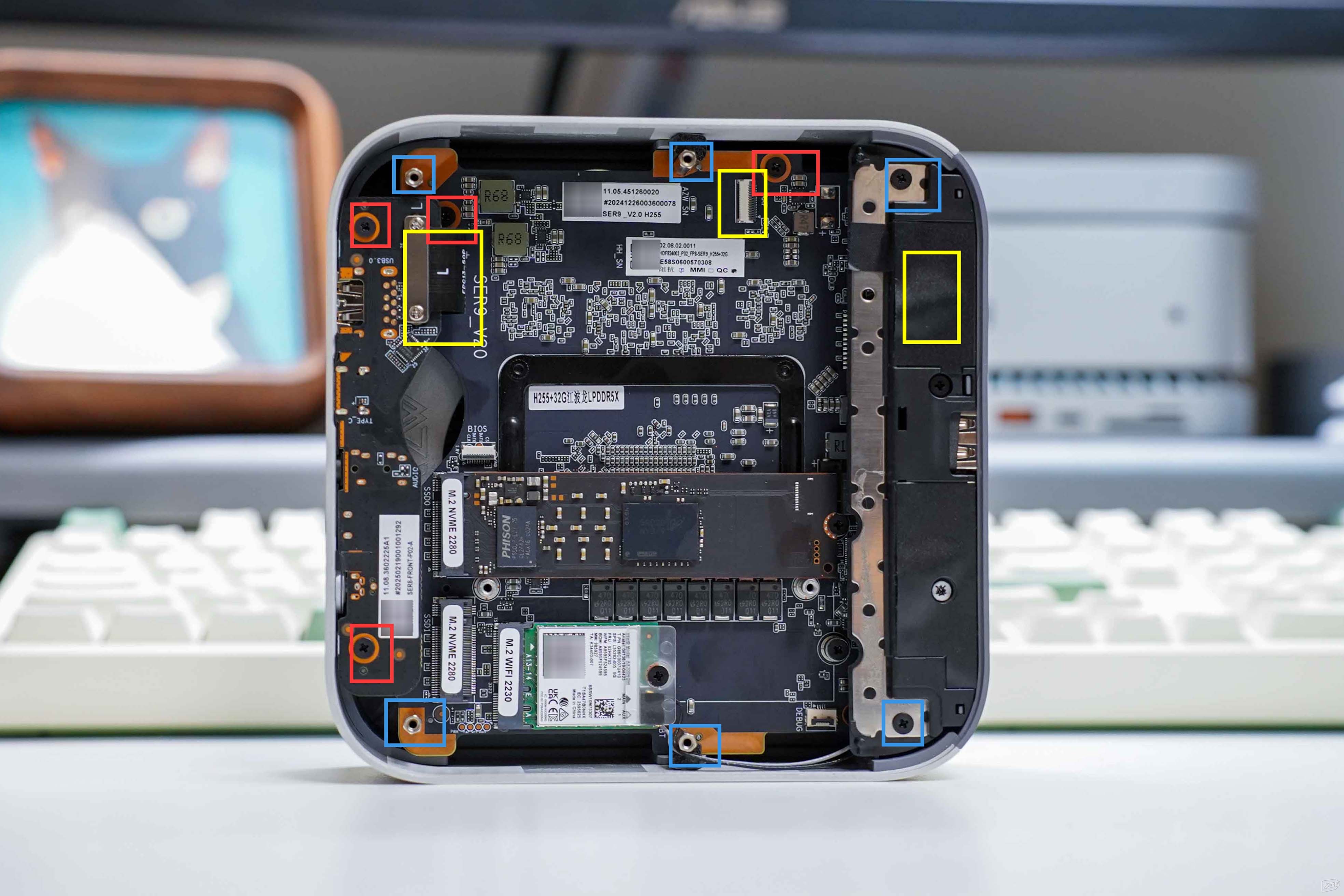

拆解需要注意點的點為大家圈出來了。注意看顏色標注:
● 紅色就是常規螺絲,正常拆解。
● 藍色是定位柱,需要用老虎鉗或者其他專用工具拆解。
● 黃色是排線,一共四根(左邊有兩根),千萬別弄斷。
下面從左到右,分別介紹下排線對應的拓展板。

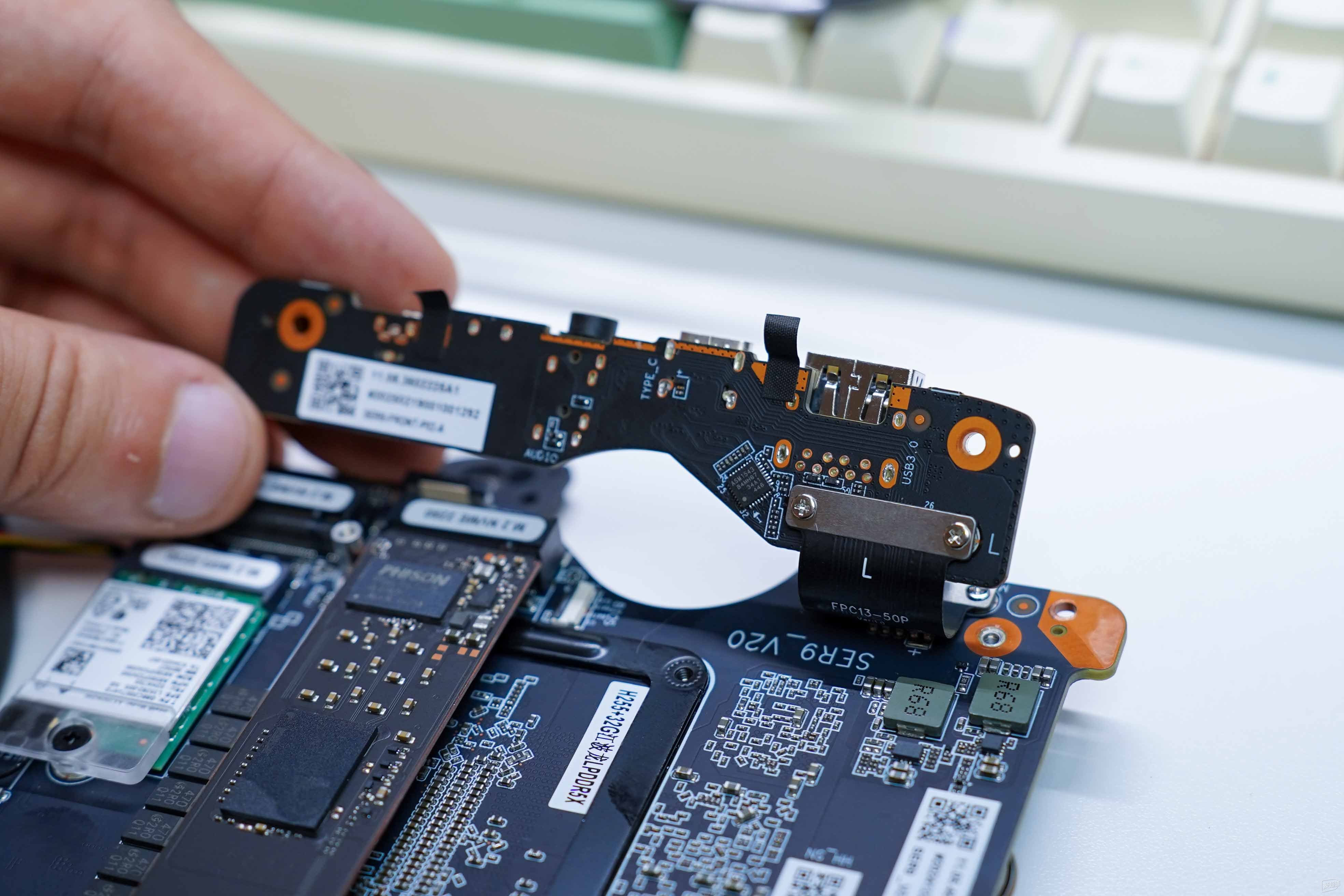

最左邊排線對應零刻SER9Pro H 255正臉的USB拓展板,正常不用動。

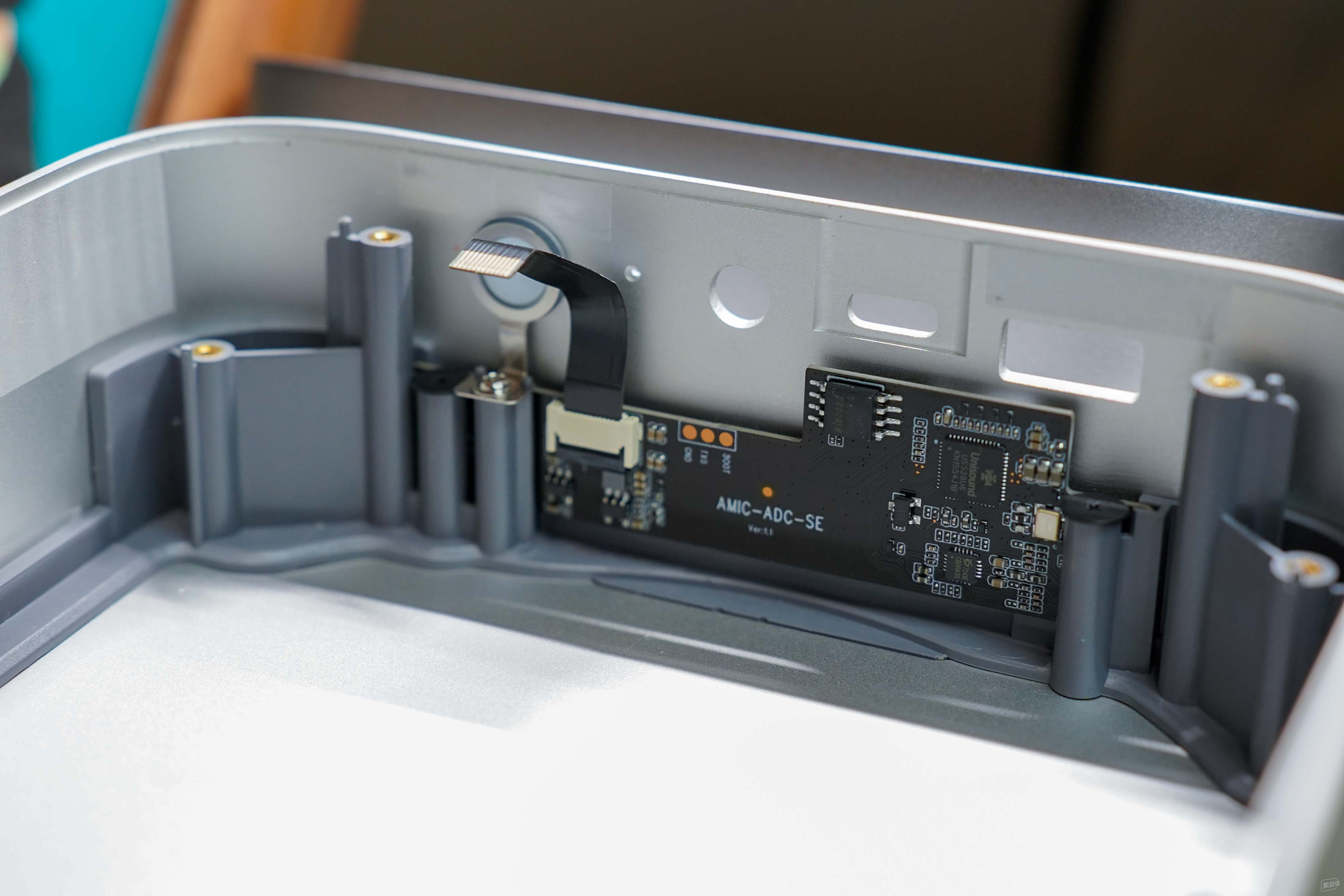

左側下面還藏有一根排線,這就比較重要了,對應的是麥克風專屬的B1 AI芯片,可以看到方案是云知聲US528U6。
中間是防塵罩連著的排線,剛介紹過了,連的是揚聲器,這里就不再贅述。

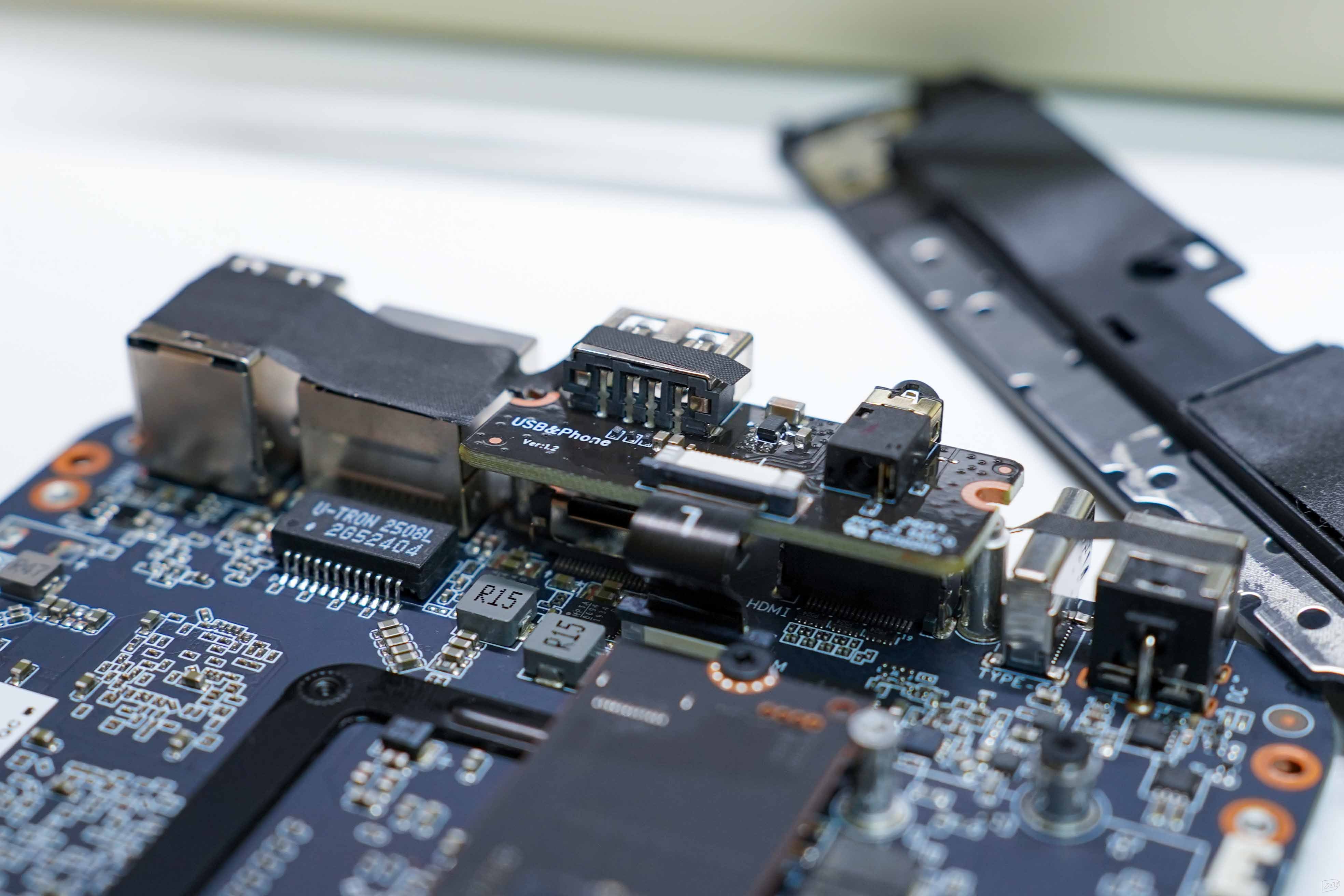

右側排線對應的是背部的USB接口+3.5mm音頻孔,拆卸本來也不會動到它,了解下就行。

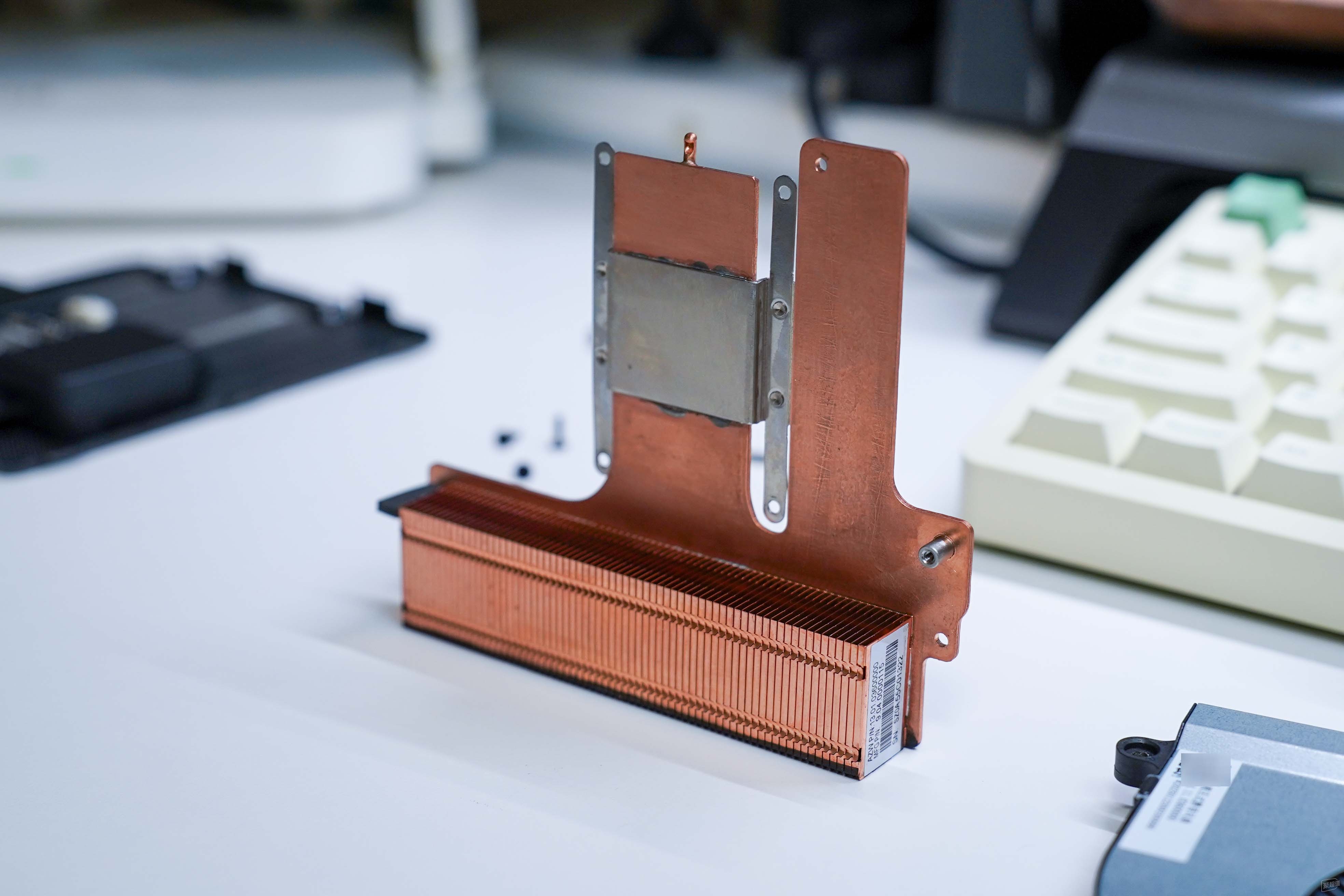

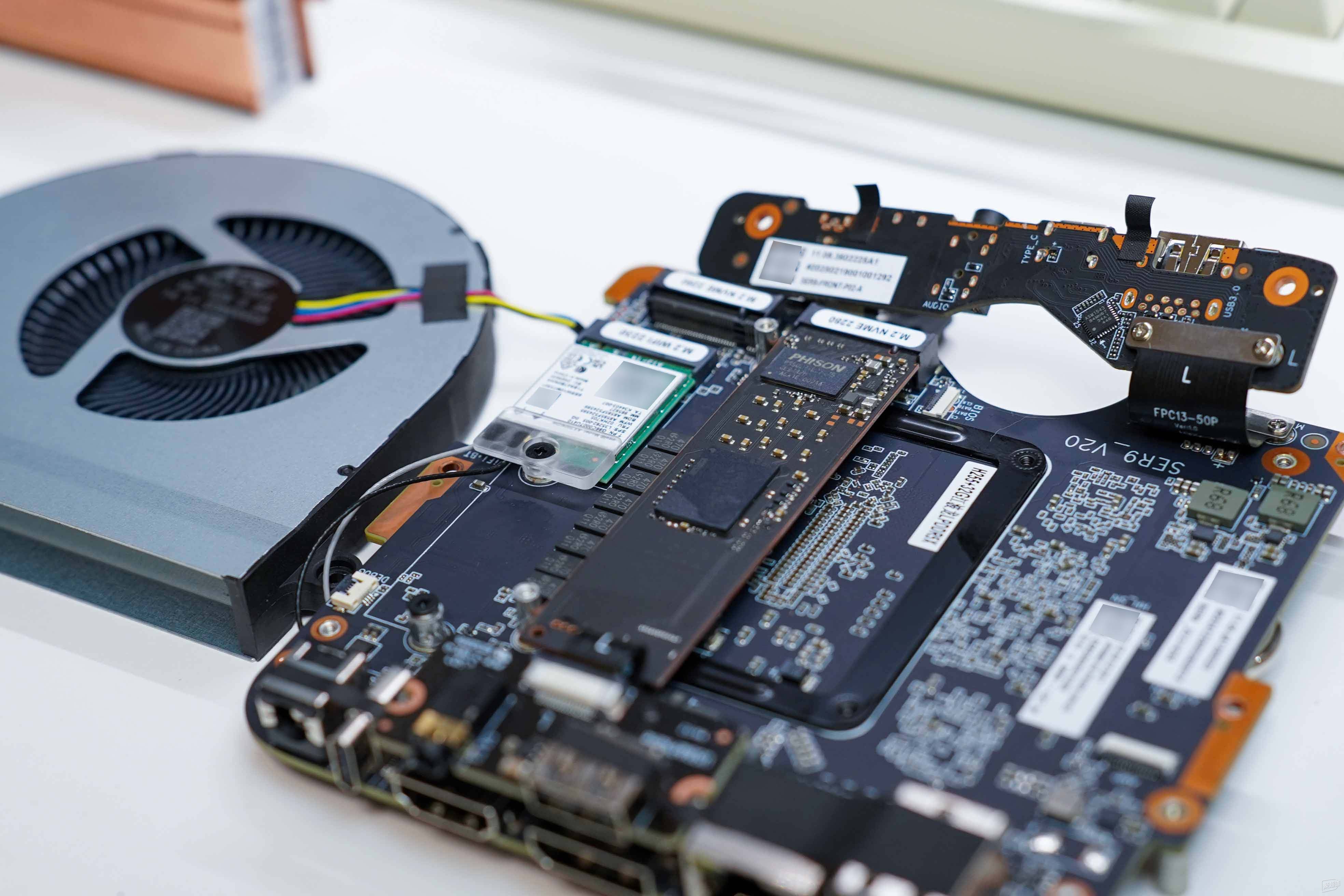

將主板取出反轉,就能看到零刻SER9Pro H 255的MSC2.0熱處理系統,由VC均溫板+靜音風扇組成,和傳統迷你主機/筆記本是有區別的。
MSC2.0熱處理系統和傳統方案最大的區別就是VC均熱板,簡單說下區別:
● 傳統迷你主機使用的是熱管方案,熱量傳導是一維,所以均熱效果會差點,更適合用在艙內面積更大的筆記本上給CPU/GPU單用。
● 零刻MSC2.0熱處理系統使用的VC均熱板,熱量傳導是二維,更適合多熱源的場景,也就是高集成的迷你主機。
當然使用VC均熱板的缺點也比較明顯,就是成本高(需要定制),這也是零刻SER9Pro H 255售價高的原因之一。

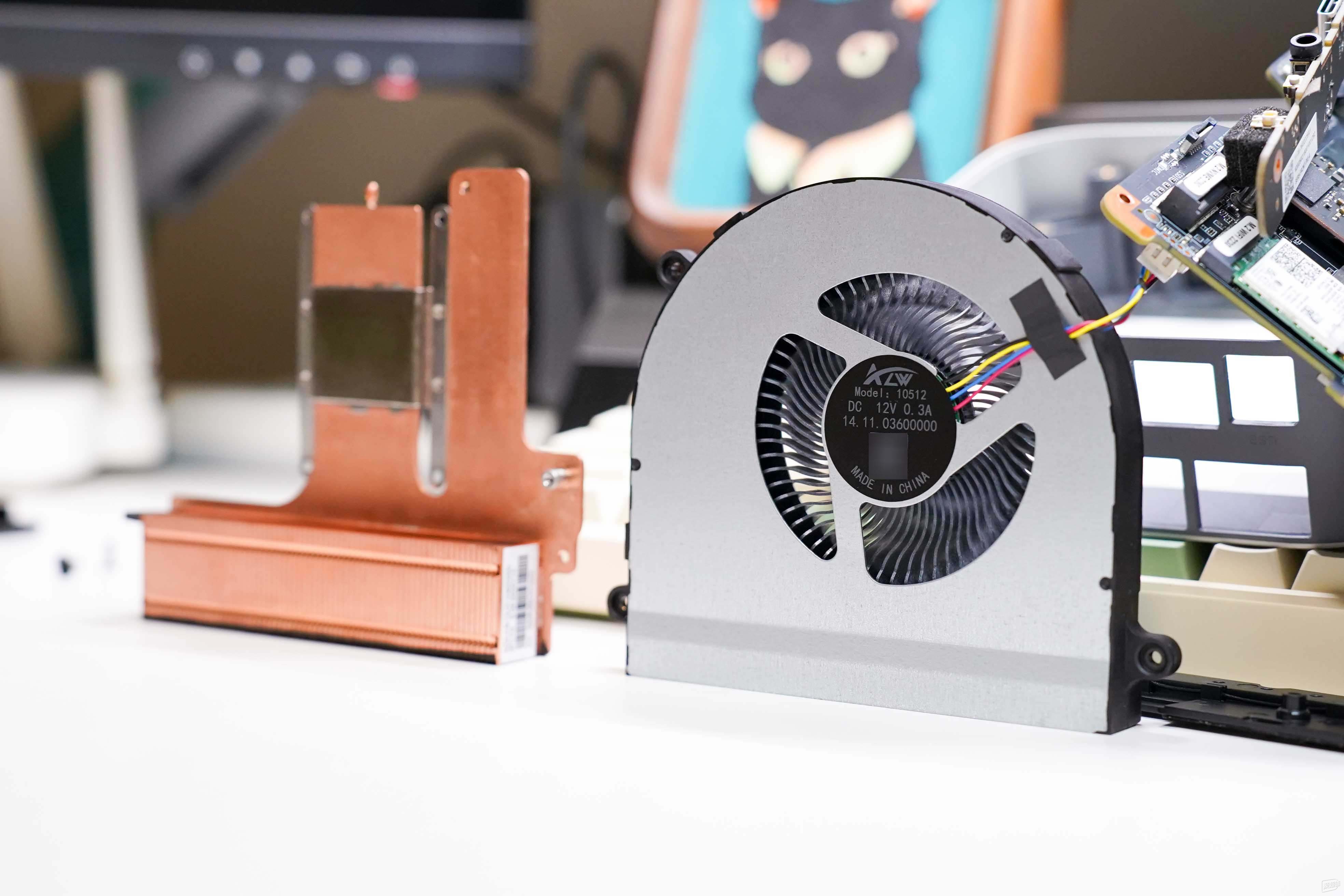

MSC2.0熱處理系統的風扇同樣比較狠,是一把4Pin支持PWM調速的定制風扇,型號為AZW10512(零刻母公司安卓微),常規負載會有更好的噪音控制。

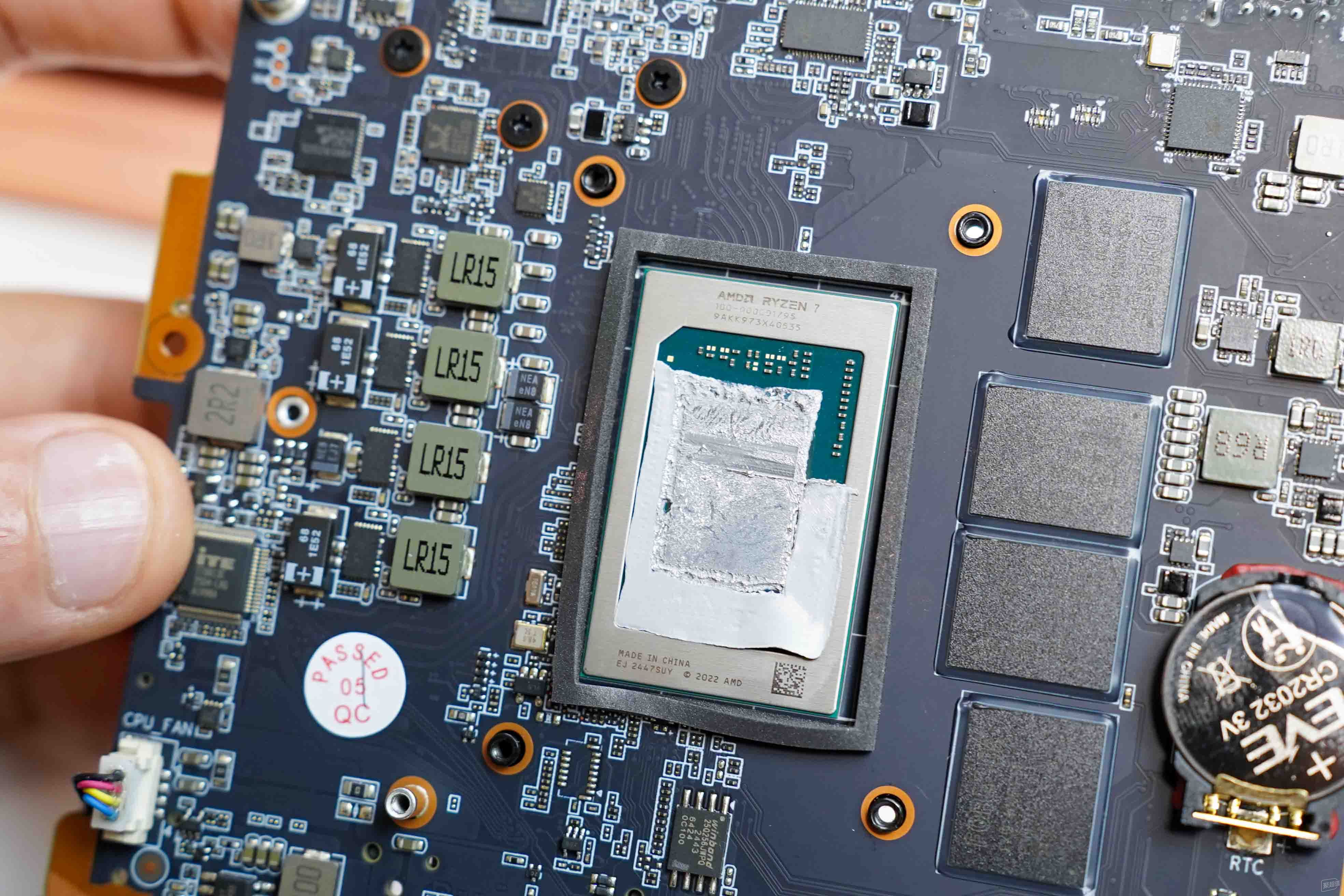

最后看下零刻SER9Pro H 255的核心件,前文提到過,H 255采用FP8分裝,所以和散熱會有更大的接觸面,零刻額外加了一圈防塵棉,還是比較舍得給料的。

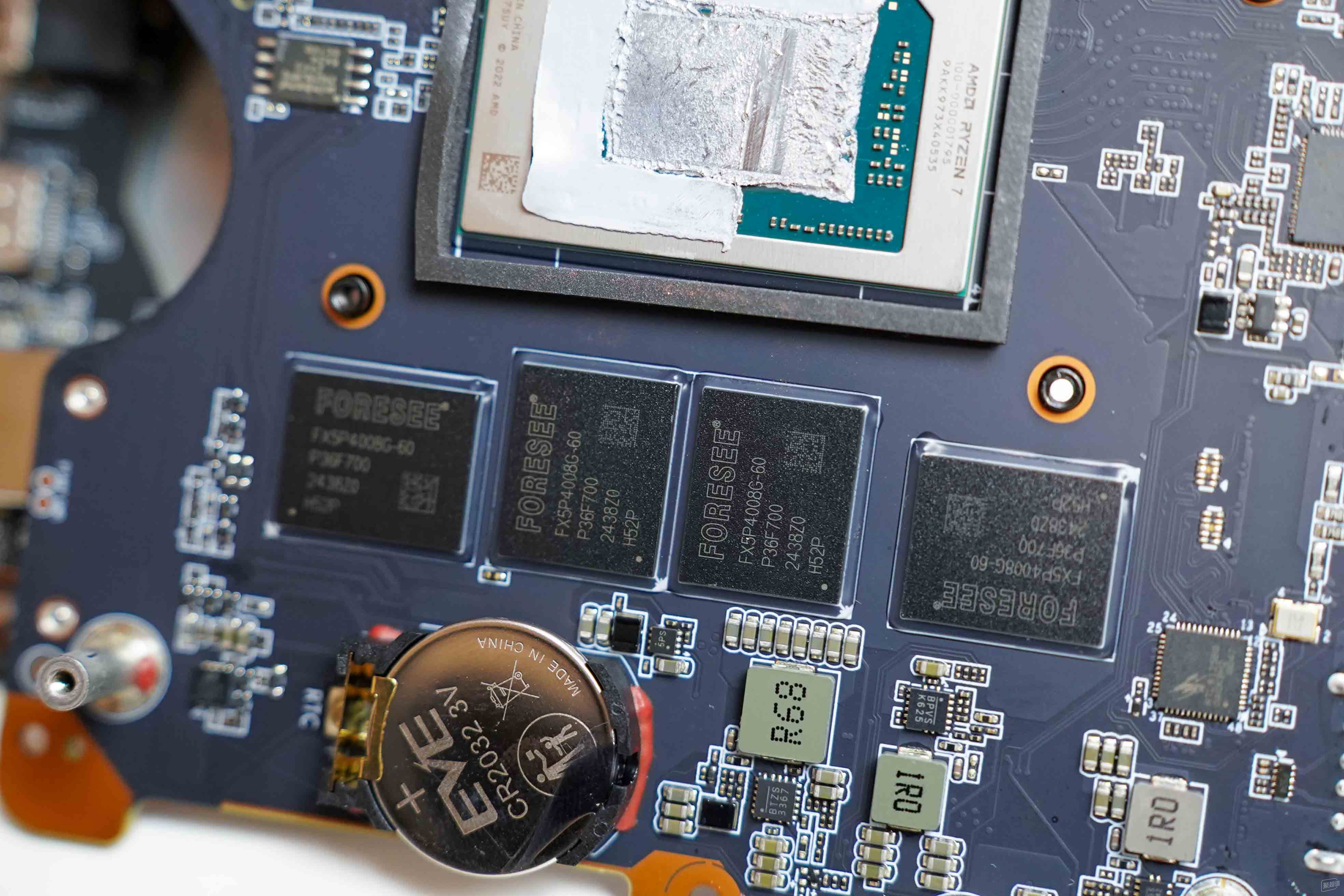

CPU右側是四顆江波龍Foresee的LPDDR5X內存顆粒,單顆粒8G,型號為FX5P4008G-60,手動能力比較強的話可以嘗試升級成單顆粒更大的內存。
BIOS有認證機制,也就得用夾子才能刷入第三方BIOS,由于H 255不能超頻,所以也沒折騰的必要,接下來進入調試環節。
零刻做了兩套預設,可以根據自己需求靈活修改。
1?? 有用的BIOS調試

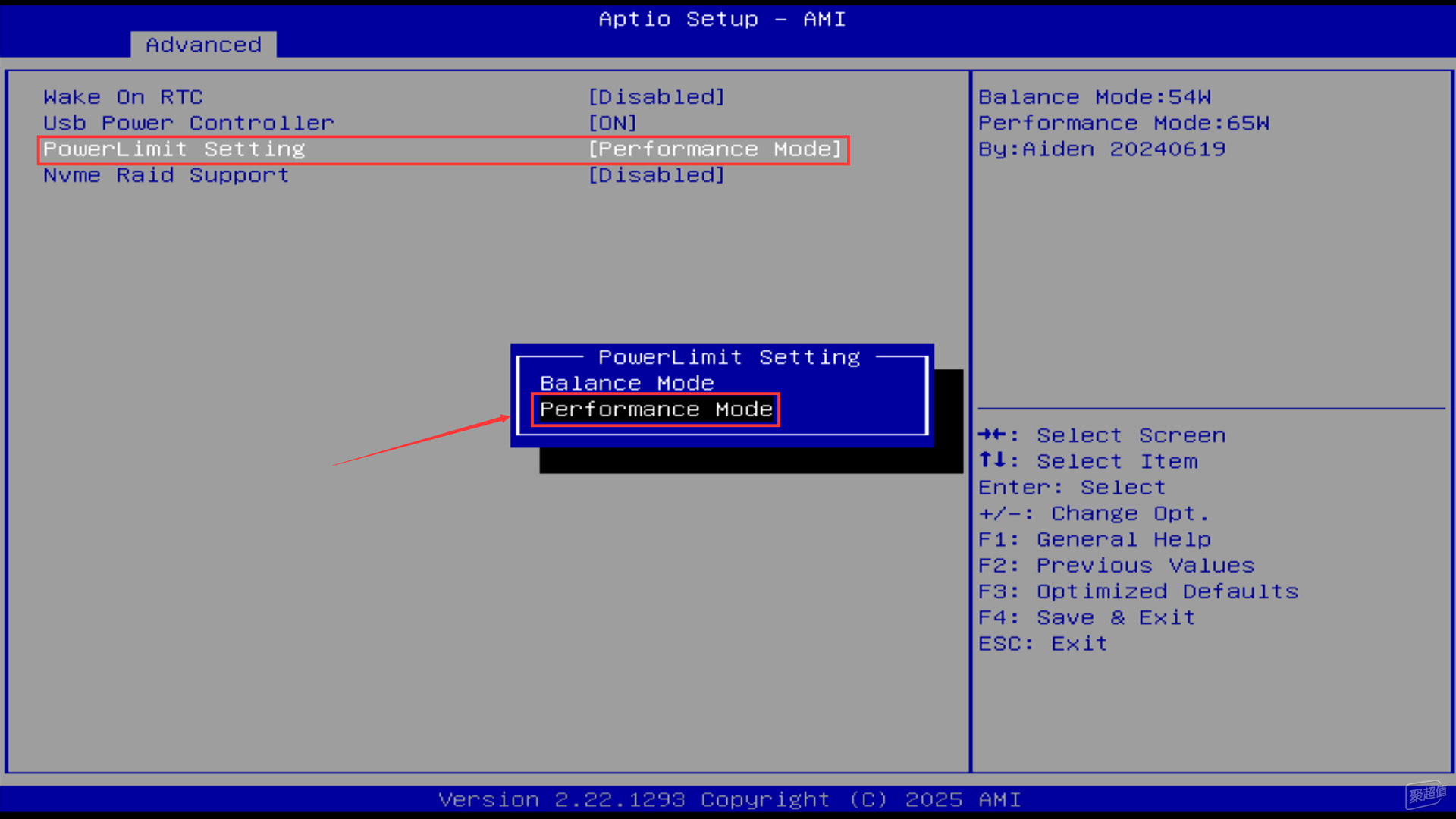

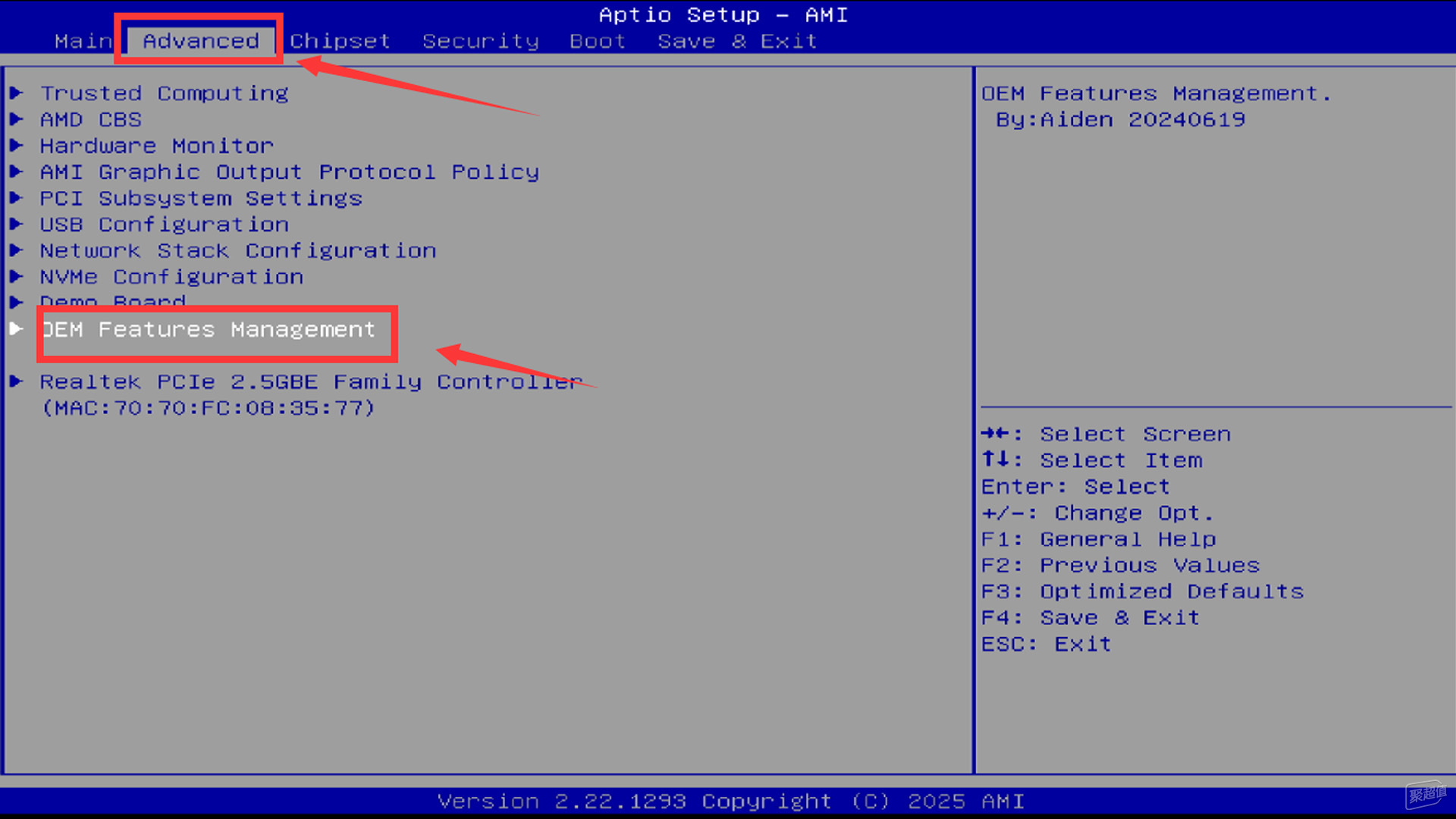

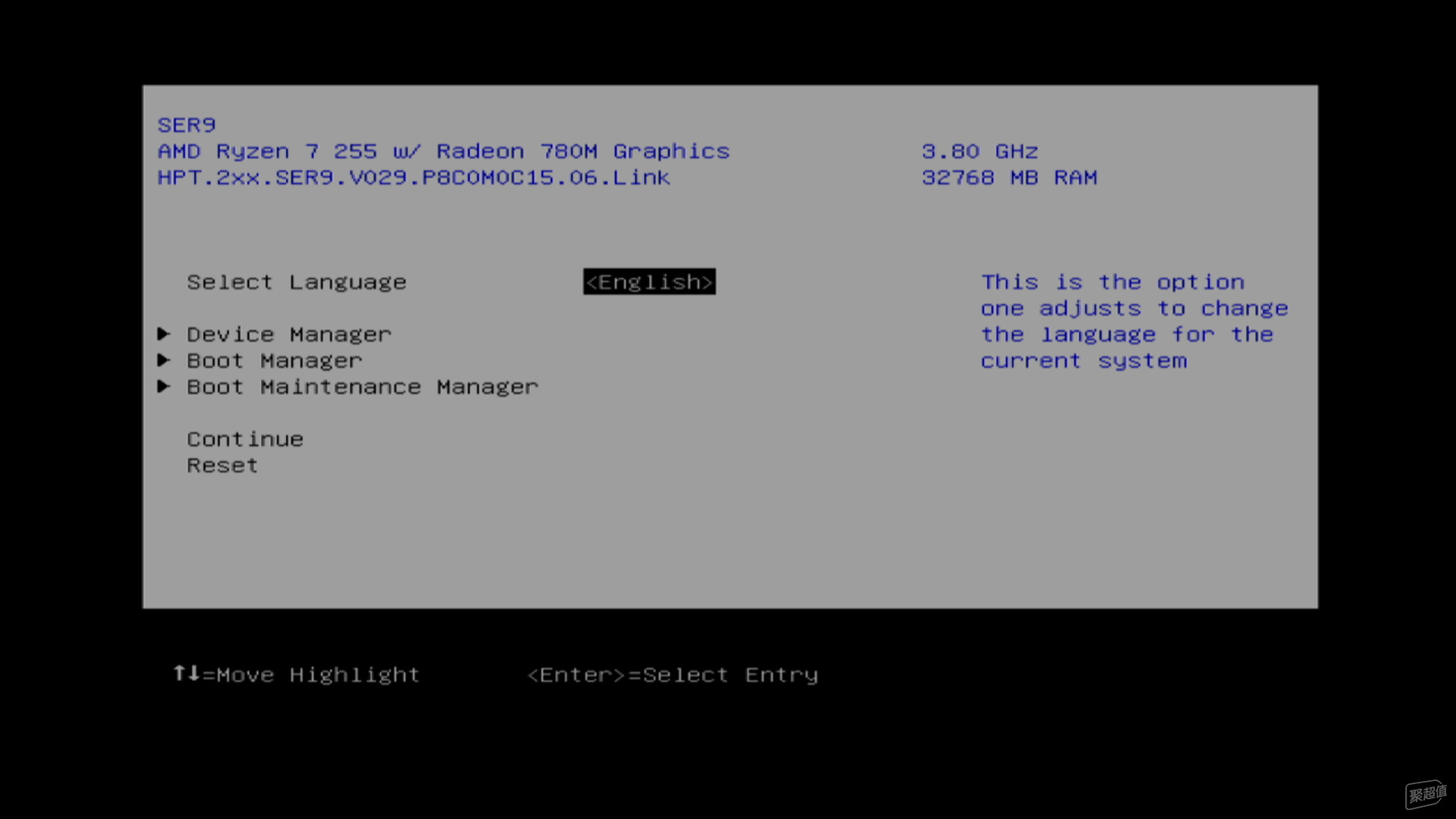

跟著我修改兩項配置解鎖零刻SER9Pro H 255的最強模式,開機按Del鍵進入BIOS,切換到Advanced頁面,進入OEM Features Manager。
PowerLimit Settings有兩個選項:
● 默認是Balance Mode,功耗墻為54W,更省電,但沒辦法全核跑滿CPU。
● 切換成Performance Mode,功耗墻提升到65W,可以全核跑滿CPU。
這倆都是零刻官方的配置,不存在任何風險,按需選擇即可。

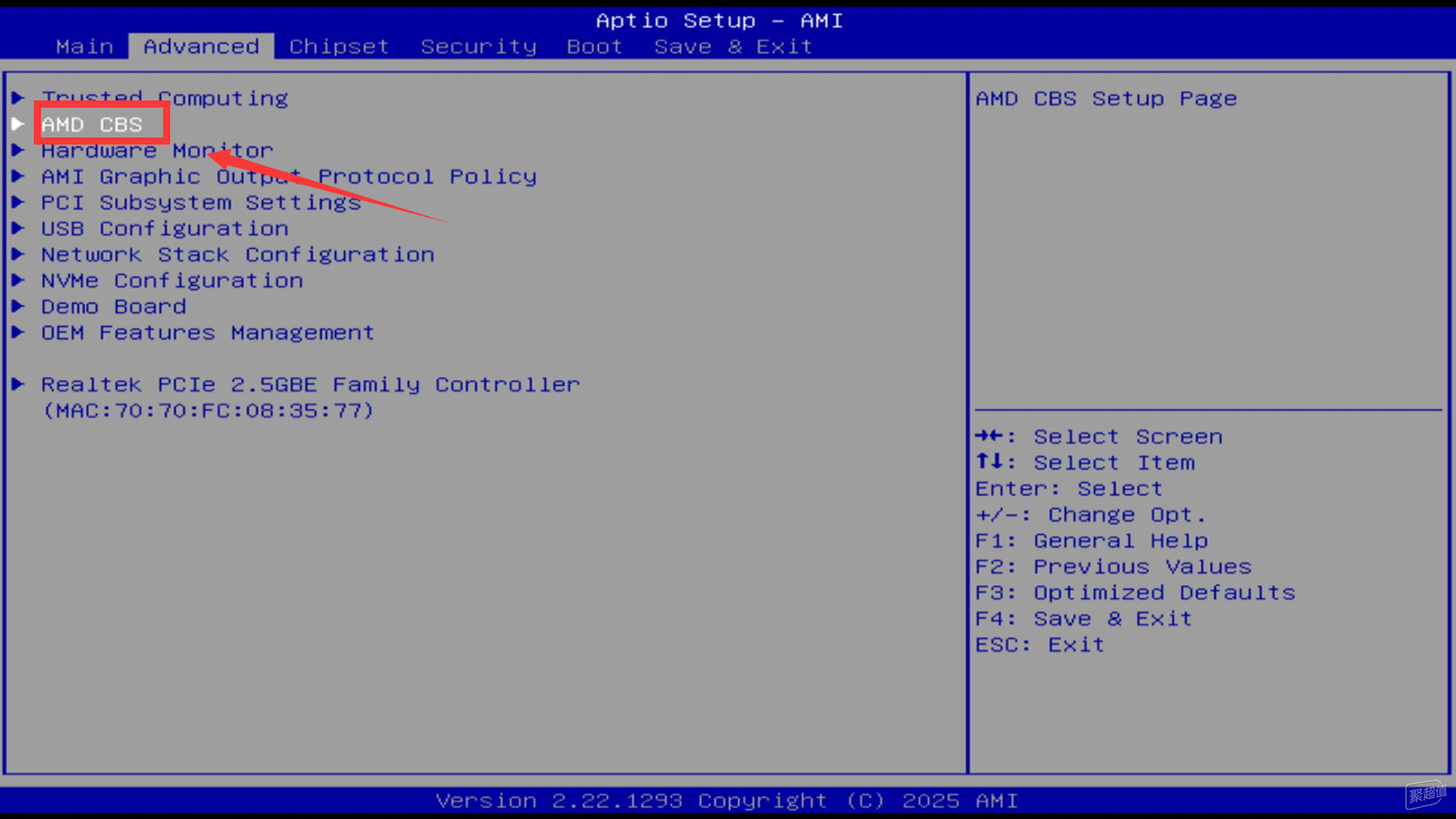

按鍵盤的ESC鍵,回退到Advanced頁面的主頁面,進入AMD CBS選項。

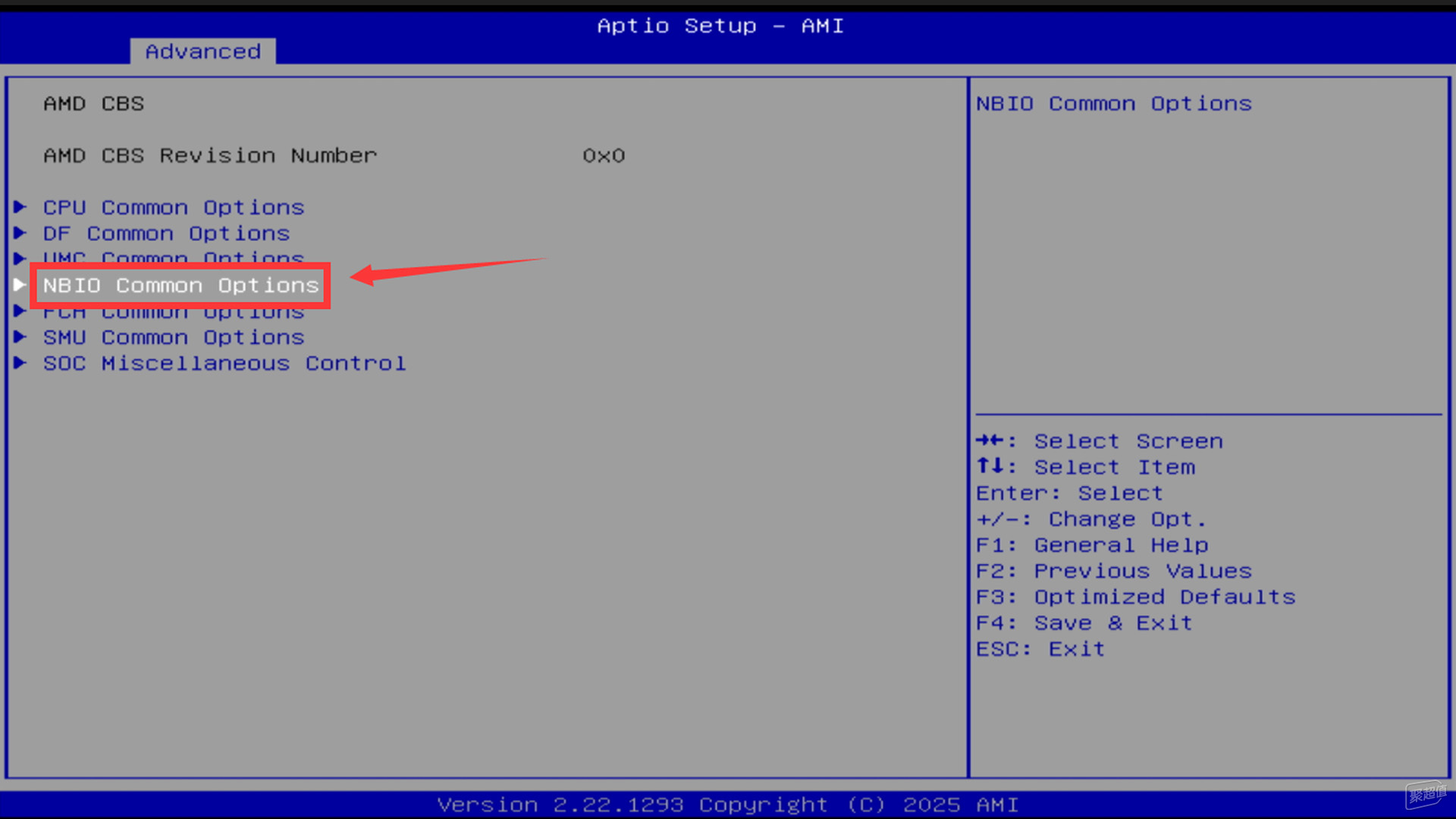

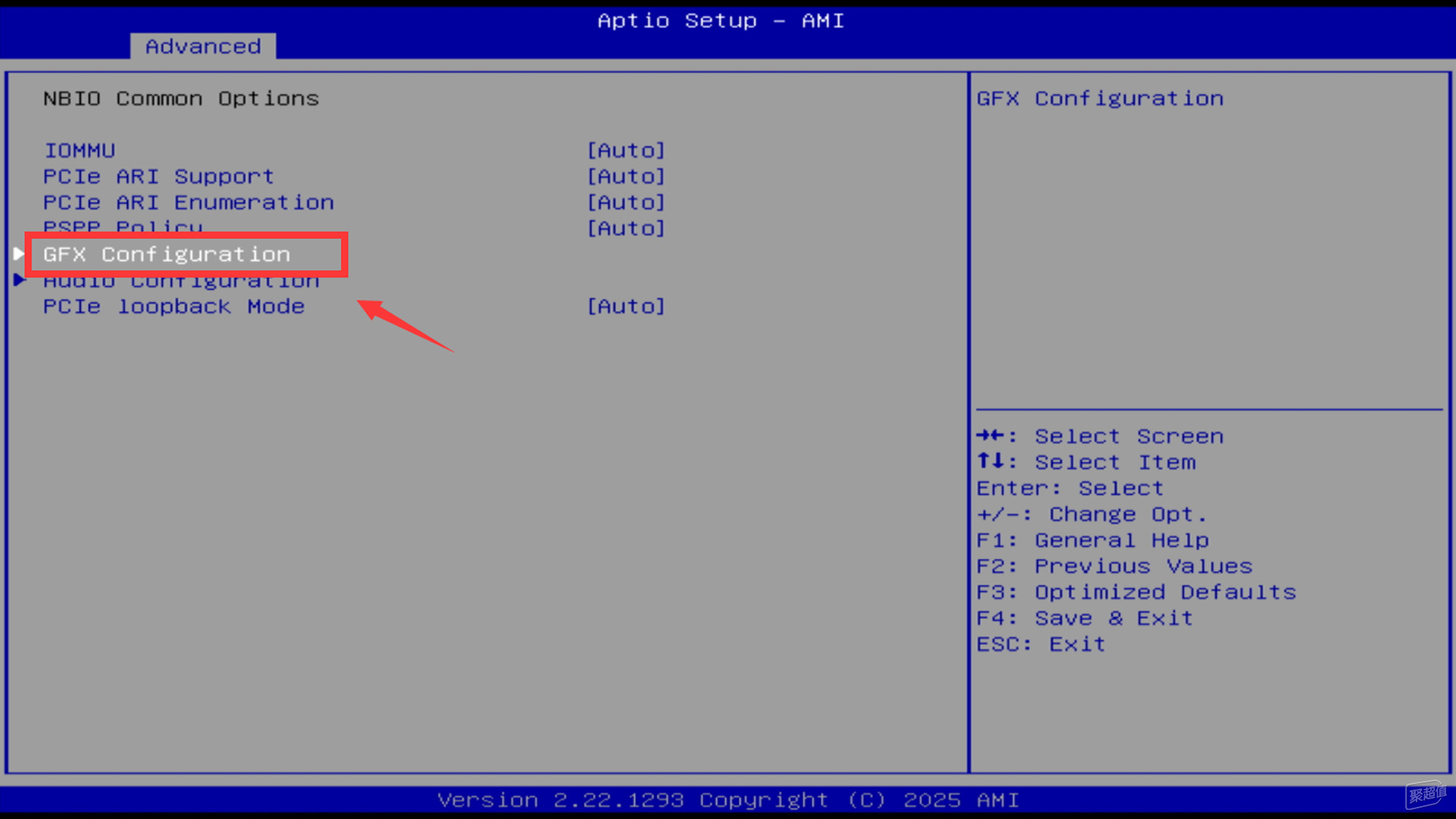

進入NBIO Common Options。
進入GFX Configuration。

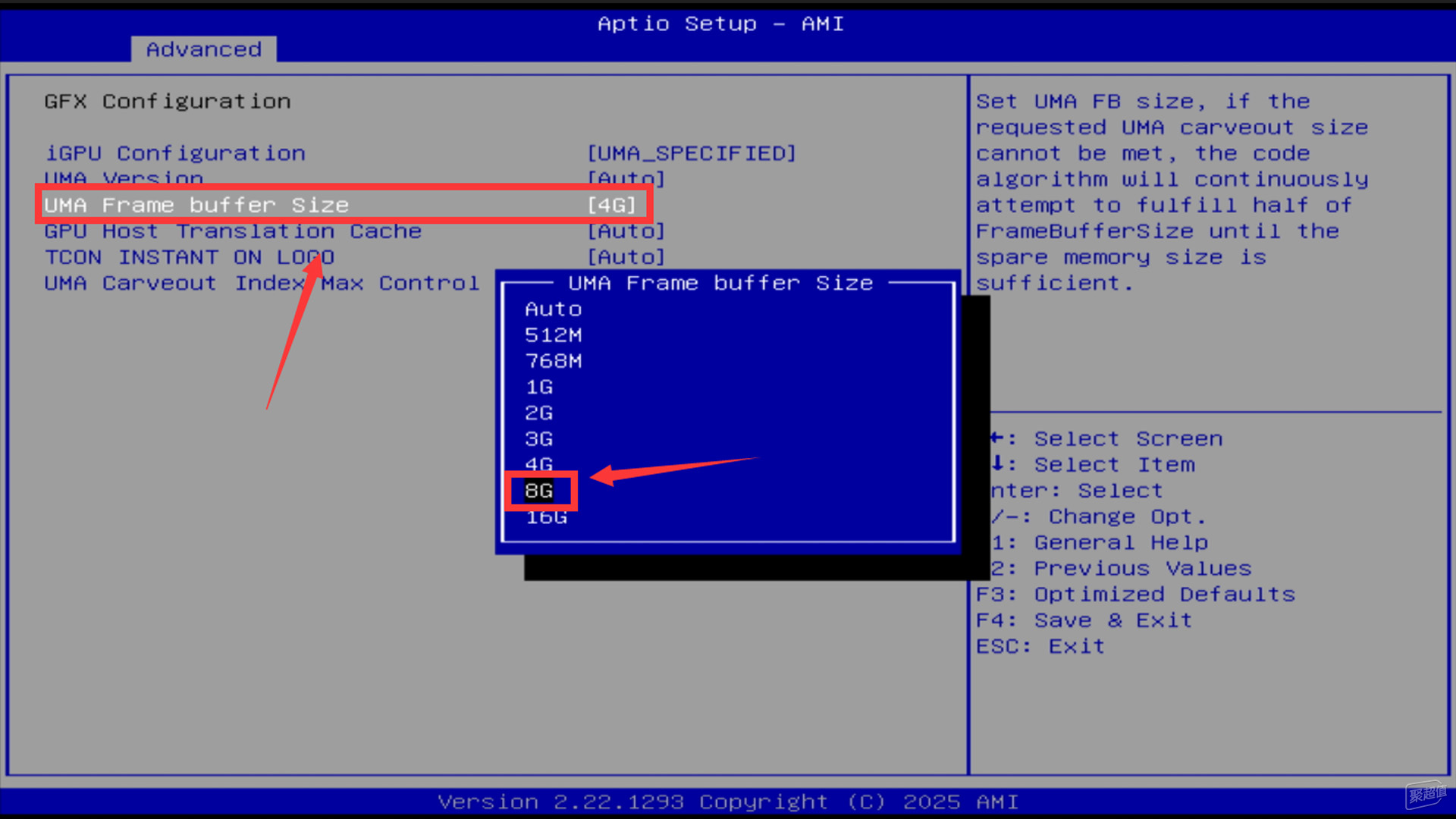

UMA Frame buffer Size對應分配給核顯的顯存大小,默認的4G確實小了點,建議修改成8G,16G沒啥意義。

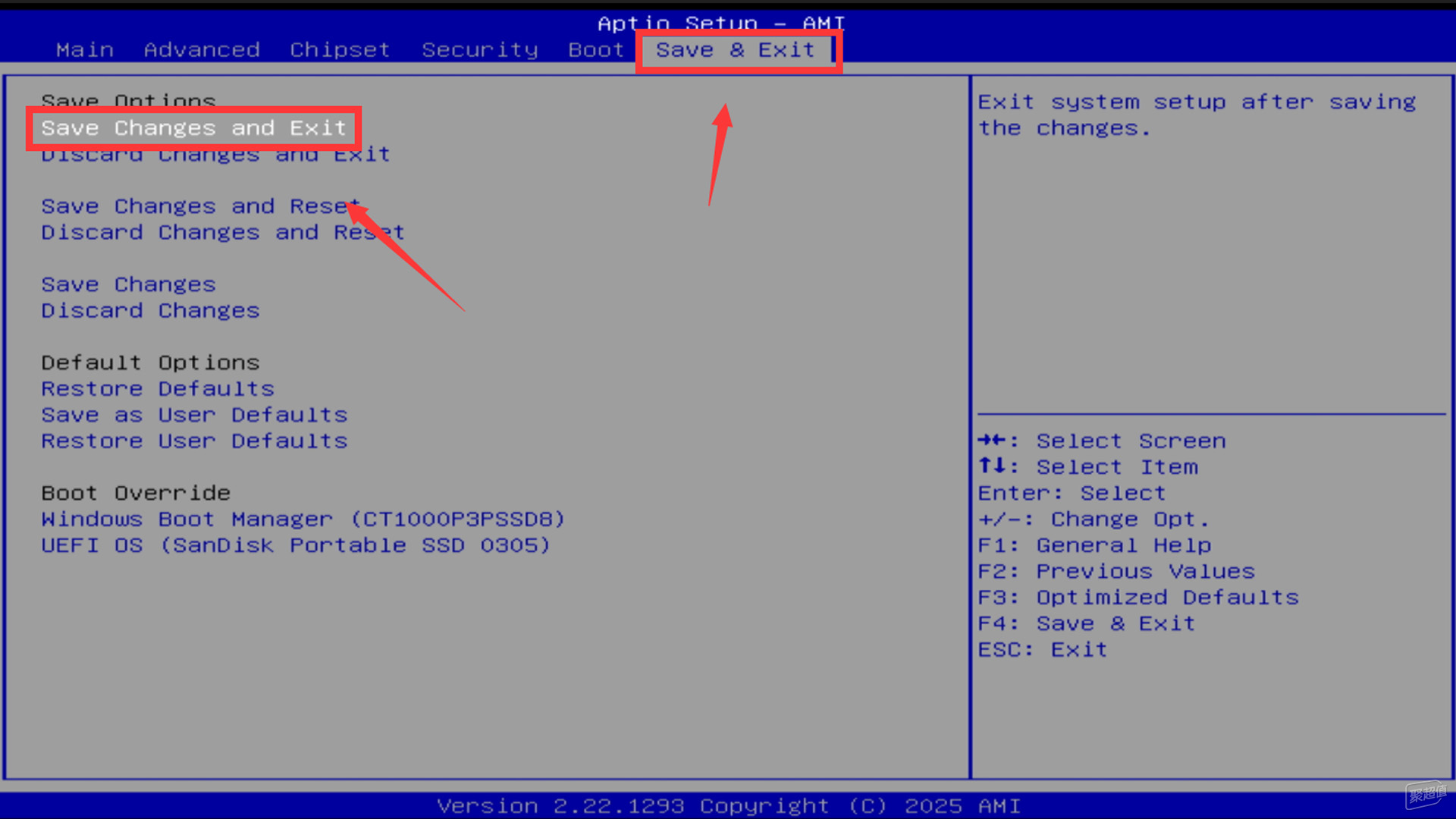

以上兩項修改完成,一路按ESC返回BIOS主頁面,切換到Save&Exit,選擇Save Changes and Exit,之后會重啟電腦,至此BIOS調試結束。
2?? AMD驅動調試

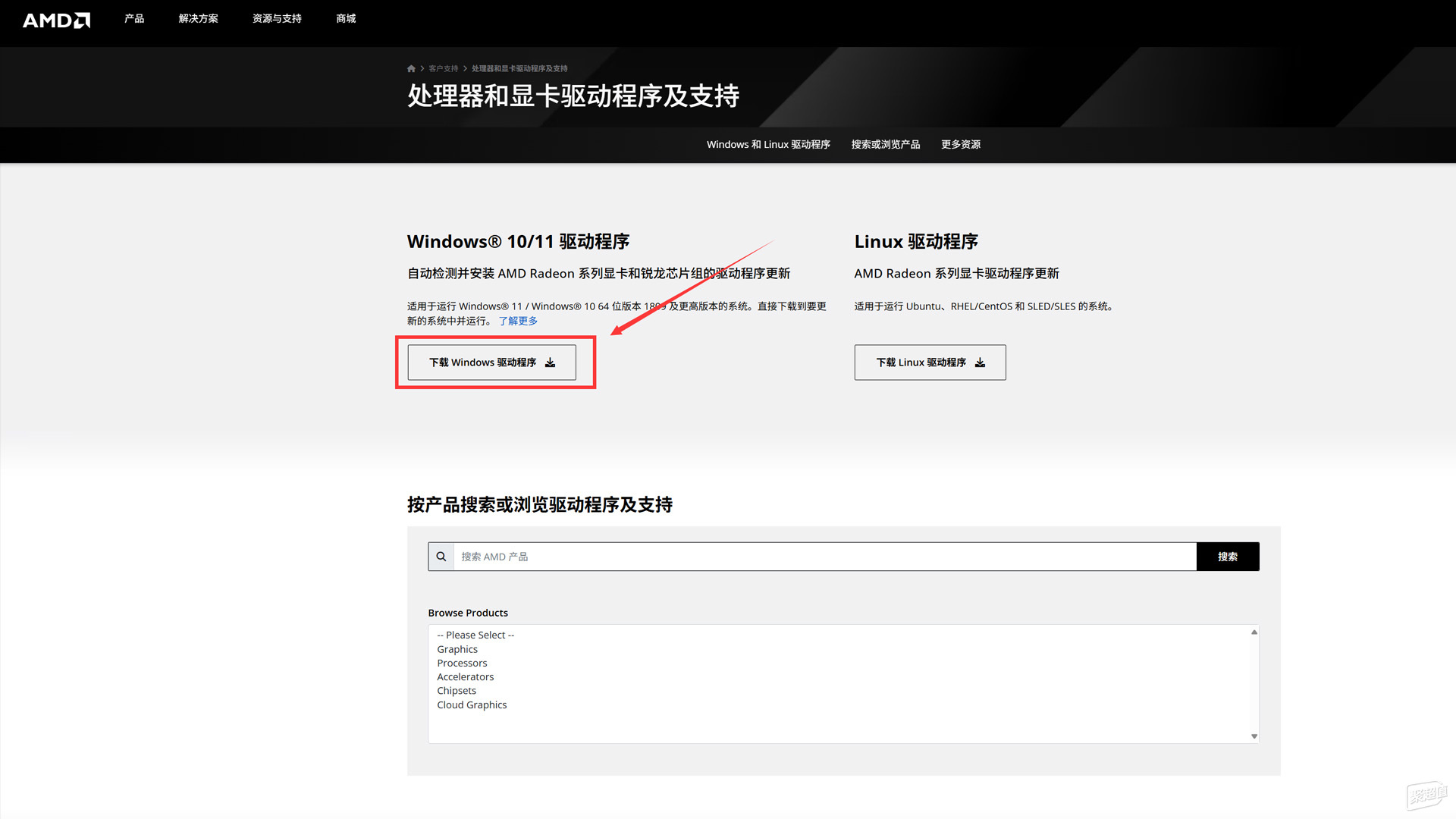

首次開機使用零刻SER9Pro H 255,請瀏覽器打開AMD官網,搜索Adrenaline這個軟件并下載安裝。

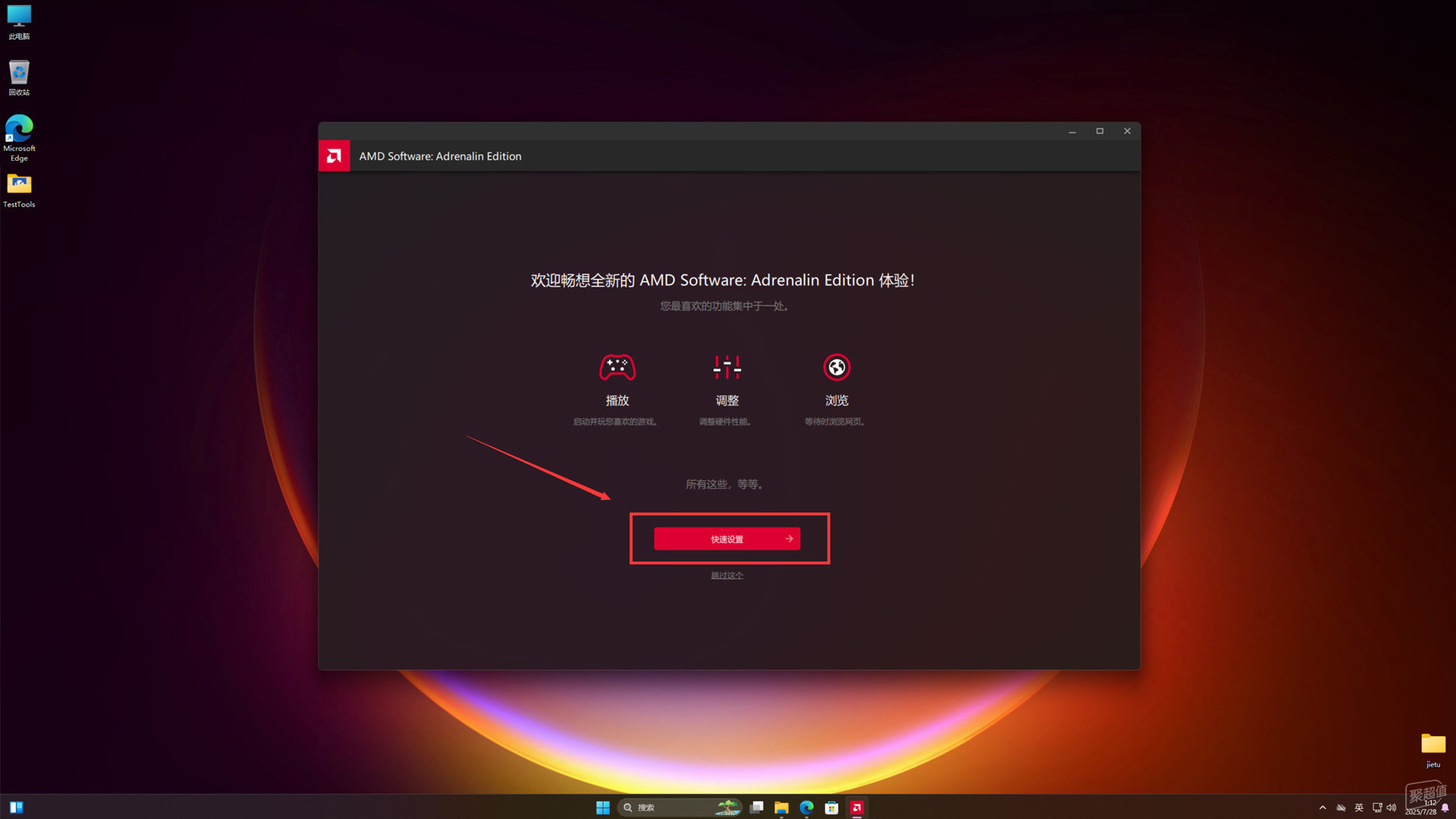

安裝完成后軟件會自動啟動,點擊快速設置。

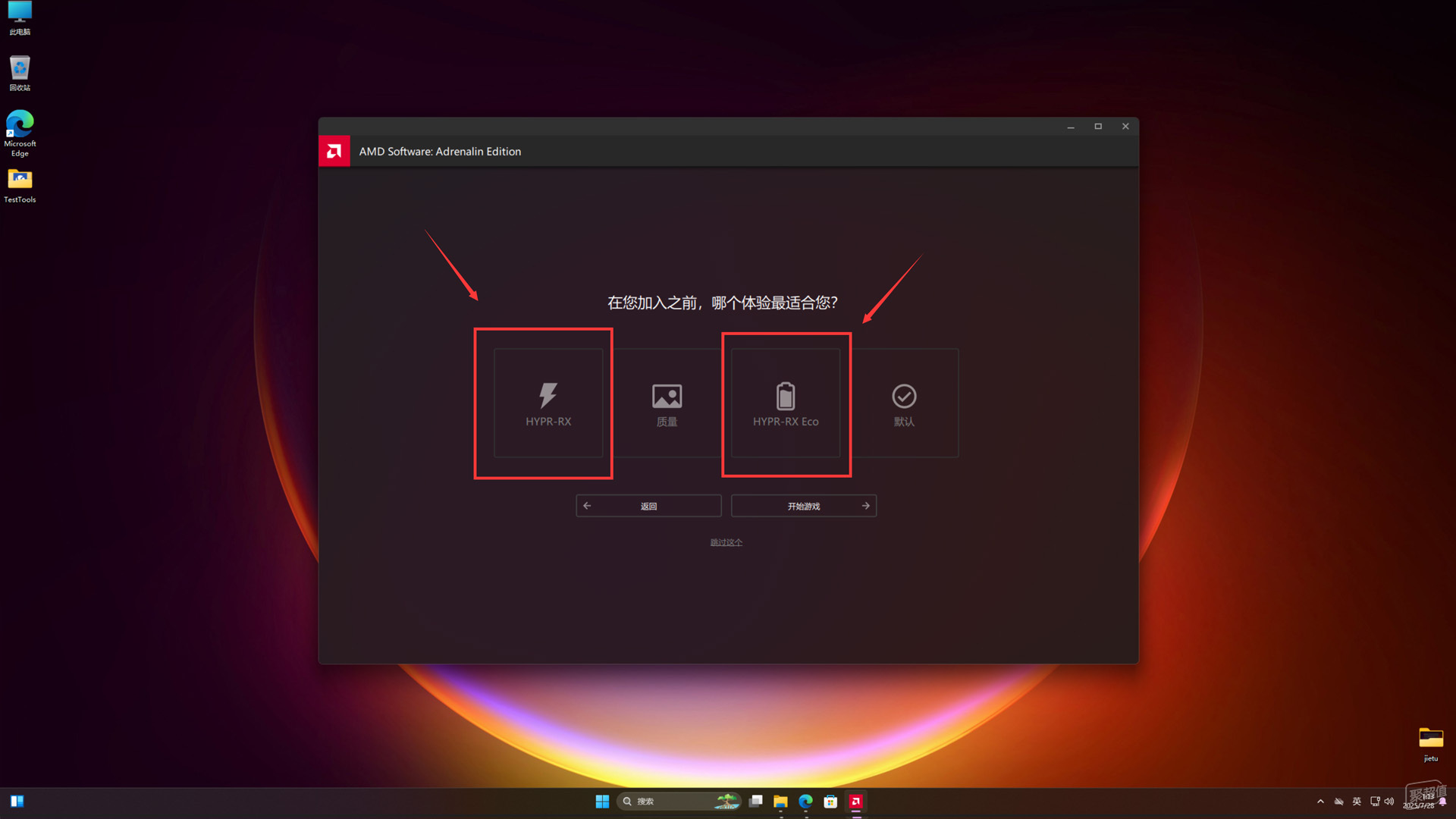

這里一共有四個預設可選:
● HYPR-RX代表最高性能,BIOS選Performance Mode的話就選這個。
● HYPR-RX ECO代表最佳能耗,BIOS選Balance Mode的話就選這個。
除了腎上腺素以外,還有不少軟件內配置,下面會為大家分享游戲與AI的細節調試方法。
3?? 無用的BIOS超頻嘗試
試了下UniversalAMDFormBrowser,確實能正確識別平臺,看起來能手動超頻,實際上并沒有啥用,浪費了我一個多小時做超頻測試。

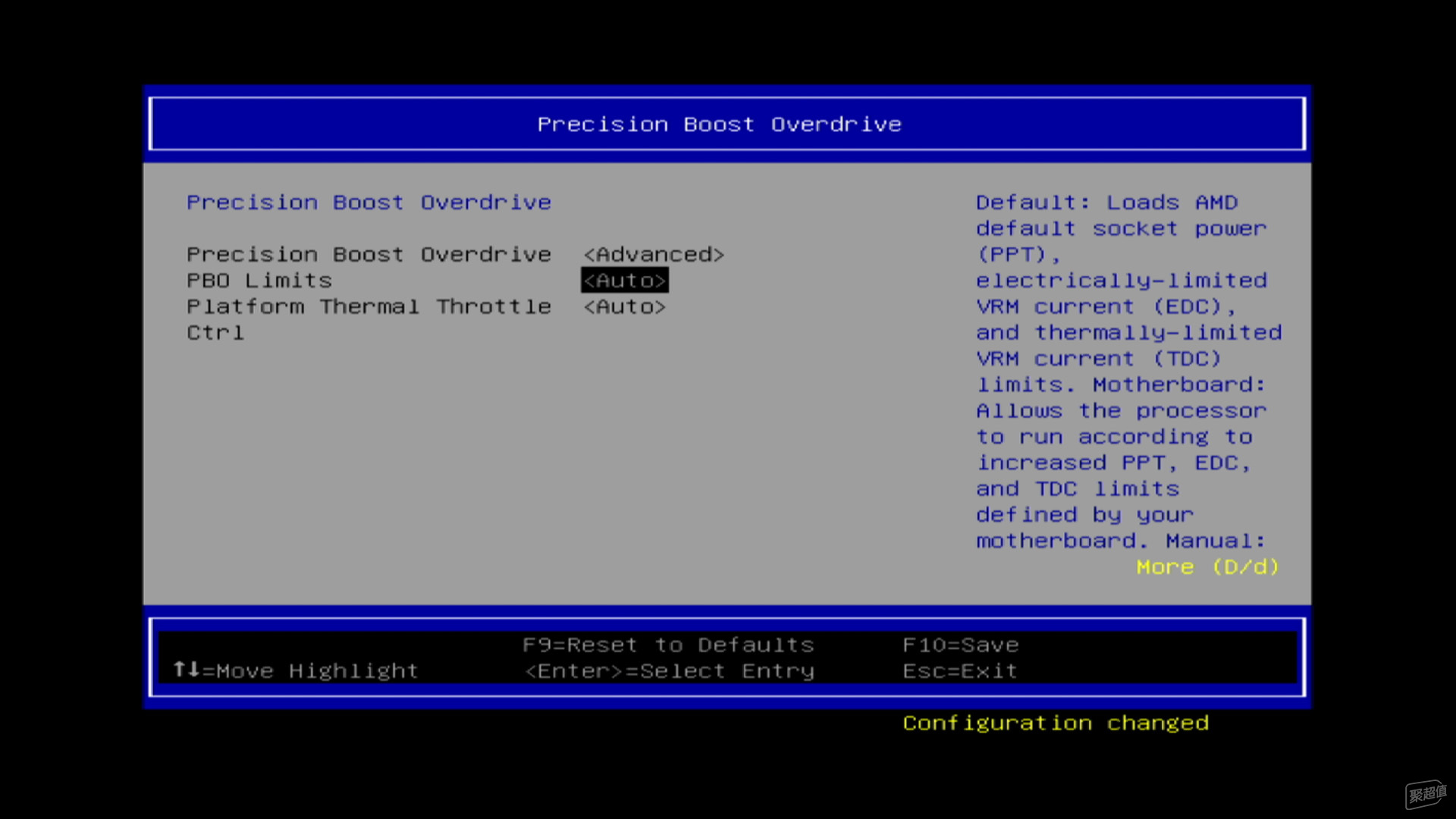

零刻官方屏蔽掉的PBO選項解鎖了,但只能調功耗和溫度墻,沒有啥意義,畢竟零刻的54W預設就能跑滿CPU,有MSC2.0散熱在這兒也不需要調溫度墻。

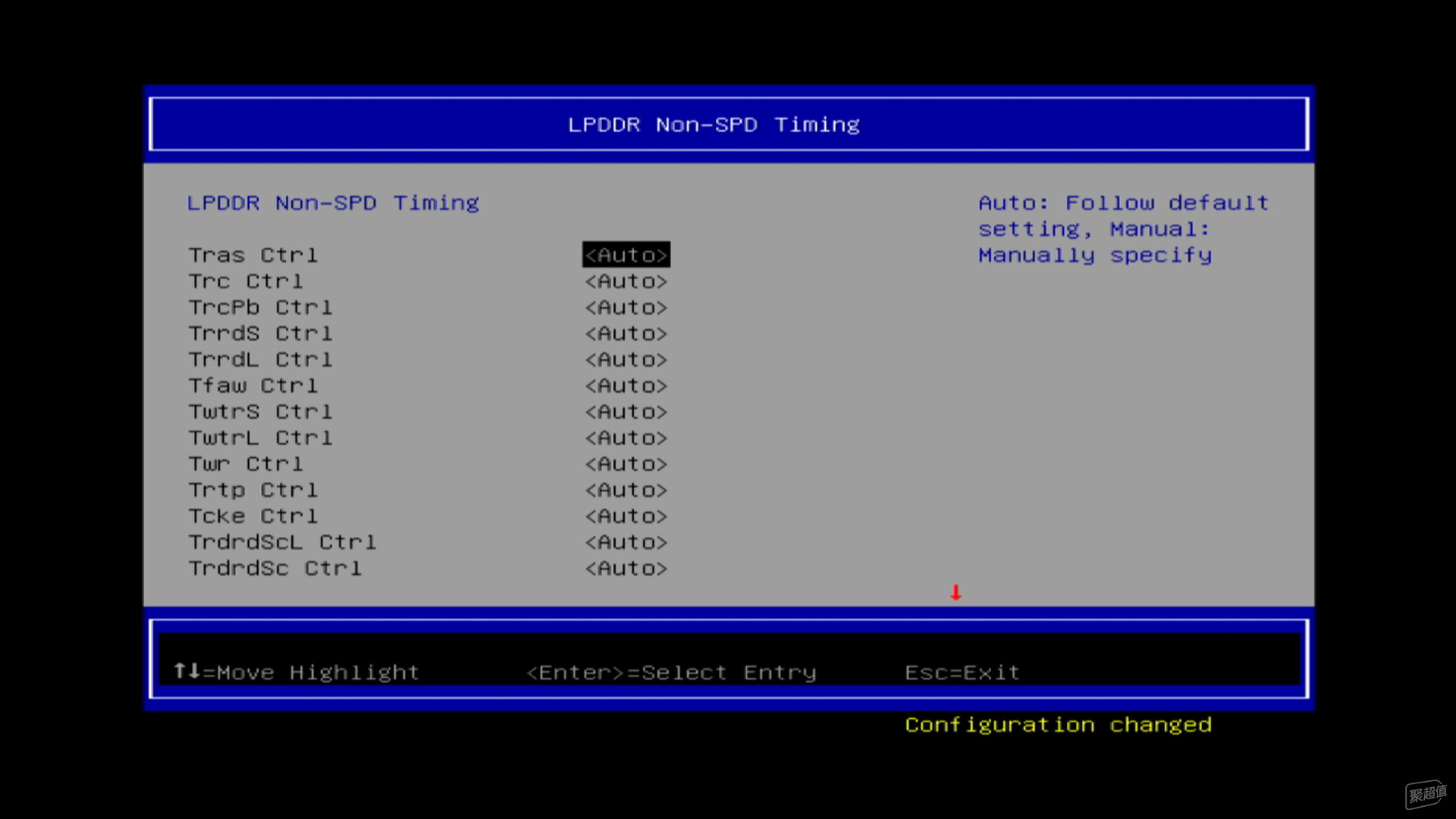

內存頻率限制死了,最高7500MT/s,能調的是主時序+小參,但LPDDR5X內存可不是U-DIMM的DDR5內存,調了也不會有多少優化,同樣沒必要折騰。

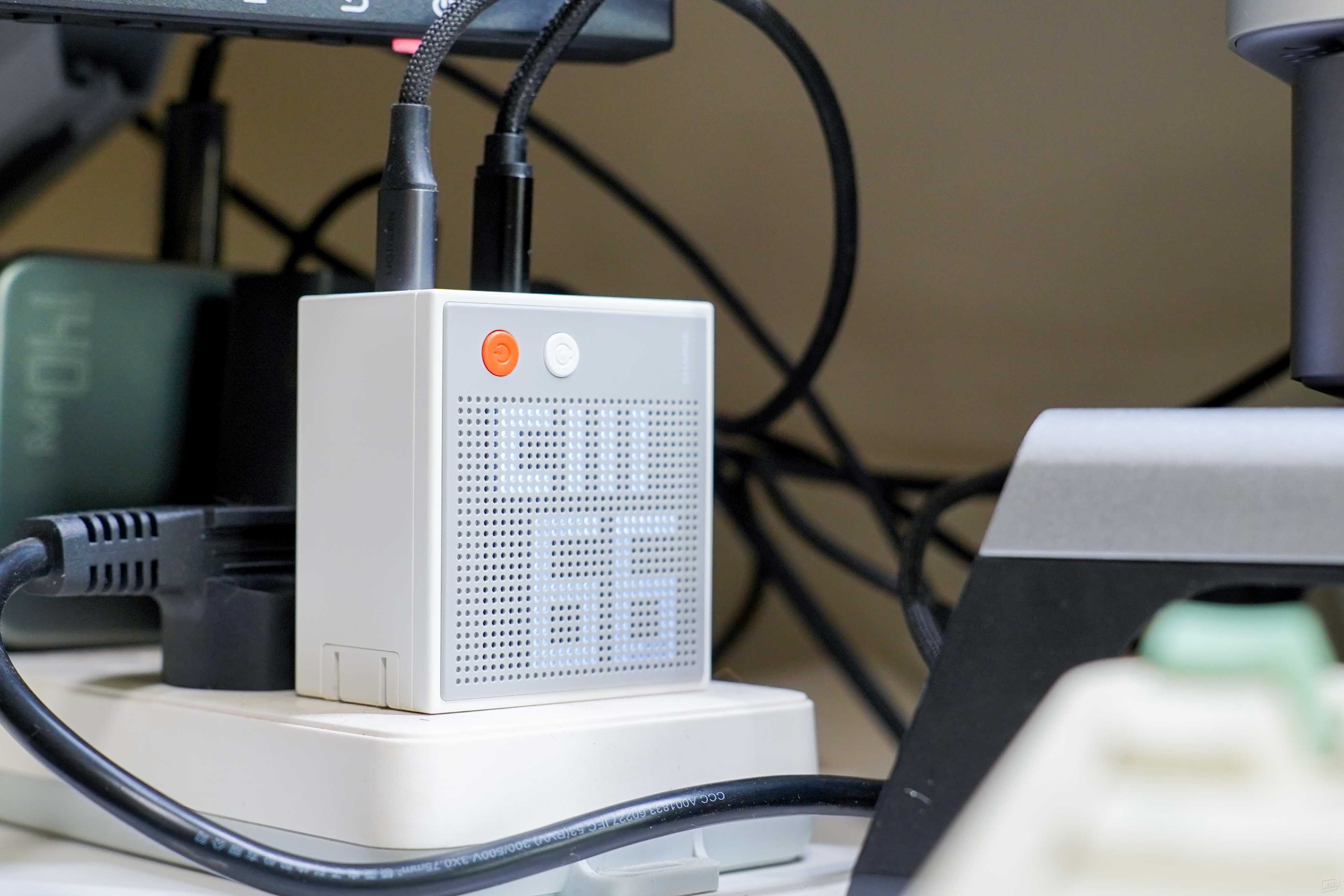

使用閃極S2為零刻SER9Pro H 255供電,統計數據如下:
● 待機功耗為5-20W。
● 滿載功耗為50-80W。
這里的功耗和零刻的65W看似有出入,實際是因為65W只是CPU功耗,內存、硬盤、風扇和指示燈沒有算進去,所以是正常的。
另外測試下使用閃極S2為多設備同時供電的情況:
● 零刻SER9Pro H 255/鍵盤(10W)的供電組合,在滿載狀態毫無問題,拔插設備也不會影響零刻SER9Pro H 255的運行。
● 零刻SER9Pro H 255/一加12(100W快充)的供電組合,在滿載狀態會出現供電不足斷電的情況。
所以閃極S2確實能做到拔插設備不斷電,但需要注意另外一個設備的峰值供電需要多少,太高會導致零刻SER9Pro H 255供電不足關機。
接下來做一下跑分測試和應用測試,僅內存開啟XMP,其他配置皆為默認,大家應該能對這套設備的機能有更清晰的了解。
1?? 綜合跑分

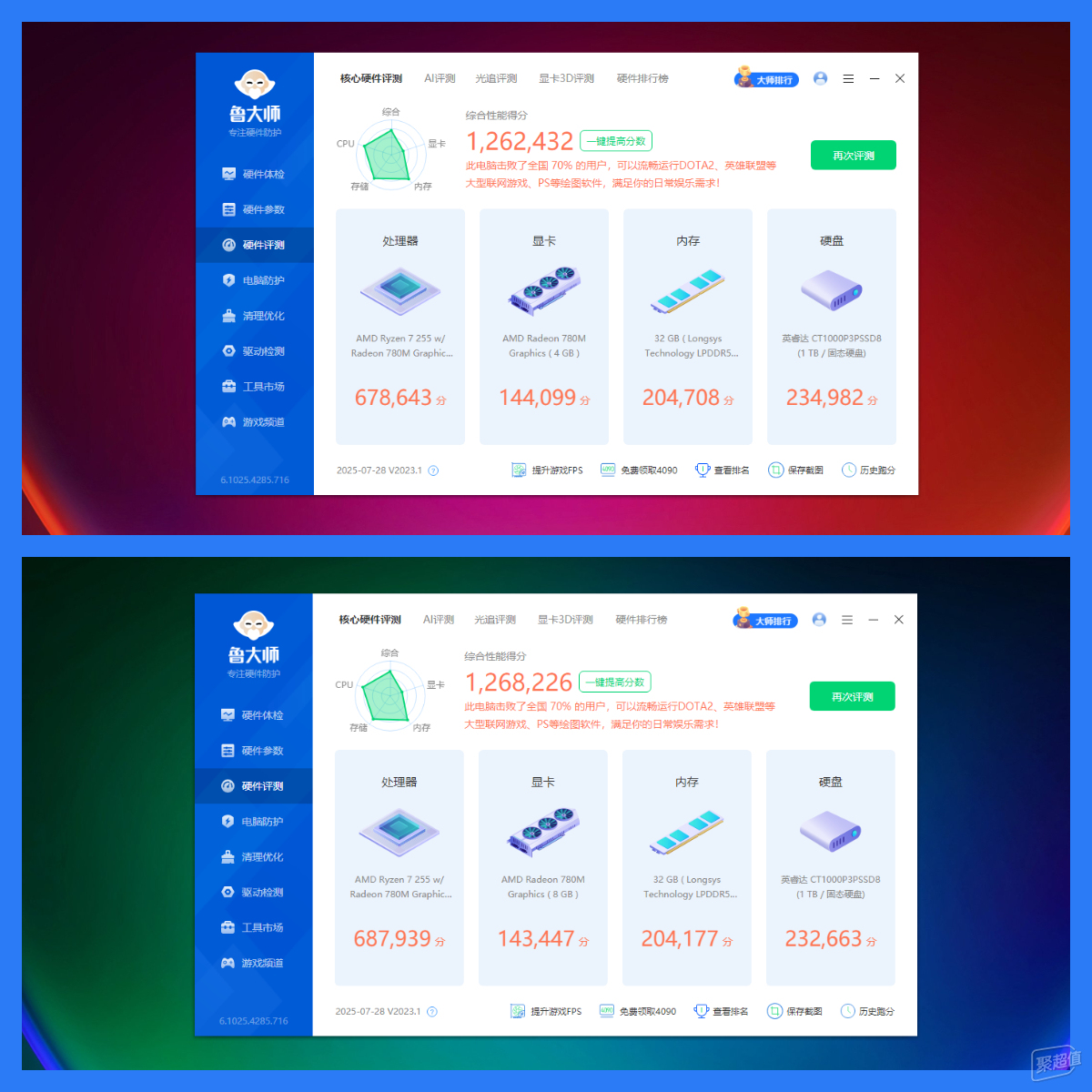

使用魯大師做了個整機跑分,兩個預設的測試結果如下圖所示:
● 54W模式的綜合得分為1262432 / 65W模式的綜合得分為1268226
● 54W模式的處理器得分為678643 / 65W模式的處理器得分為687939
● 54W模式的顯卡得分為144099 / 65W模式的顯卡得分為143447
● 54W模式的內存得分為204708 / 65W模式的內存得分為204177
● 54W模式的硬盤得分為234982 / 65W模式的硬盤得分為232663
通過對比可以看到,上面的優化調試主要提升CPU性能,獨顯性能其實提升有限,其他硬件的性能基本沒區別,下面的測試就均使用54W了哈。
2?? CPU測試
首先是CPU-Z,測試結果如下圖所示:

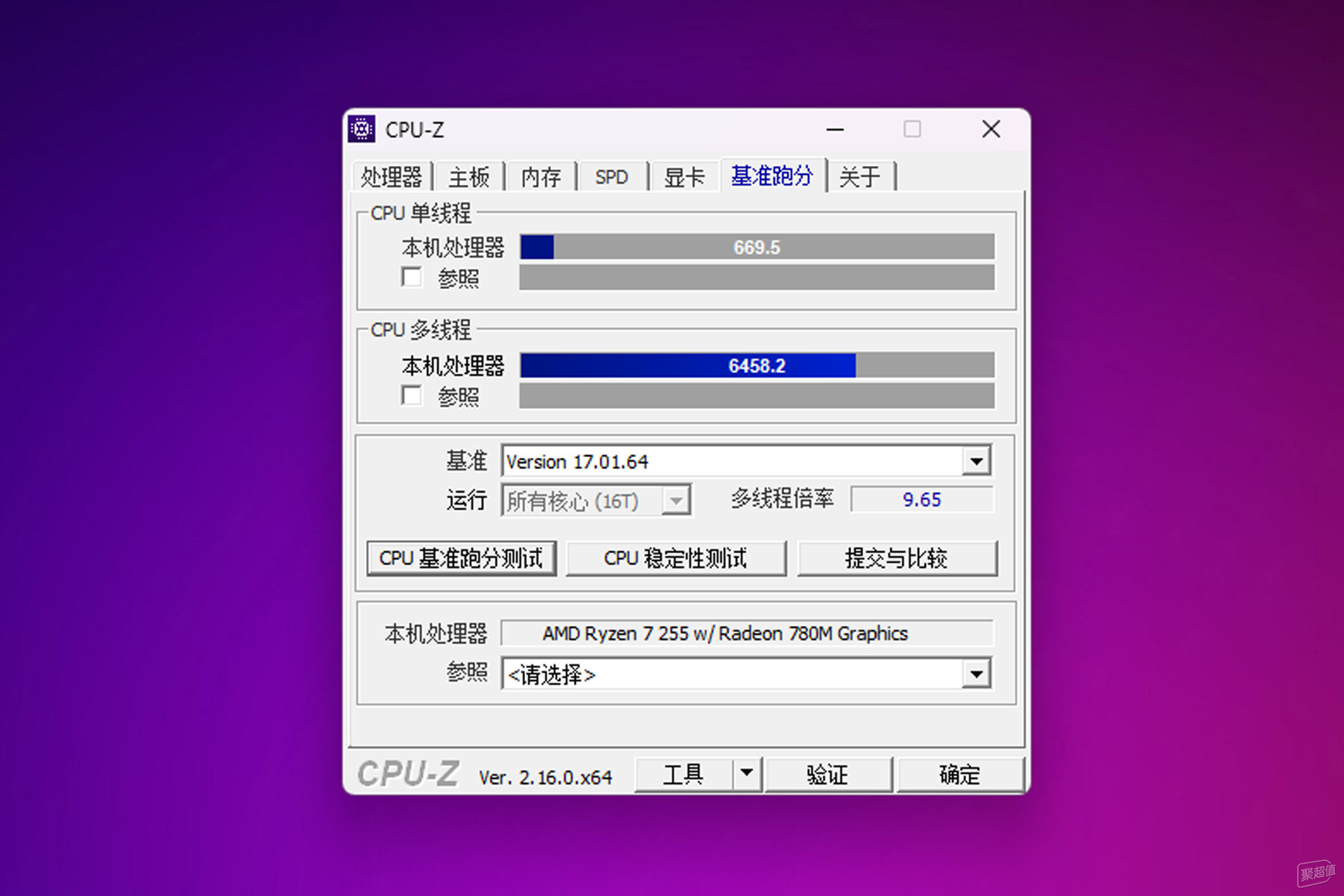

● 單核評分為669.5
● 多核評分為6458.2
目前市面上H 255的跑分數據不多,我能查到的基本多核都是在6100左右,最高6700,可以暫定零刻SER9Pro H 255低強度的性能釋放屬于中上水平。

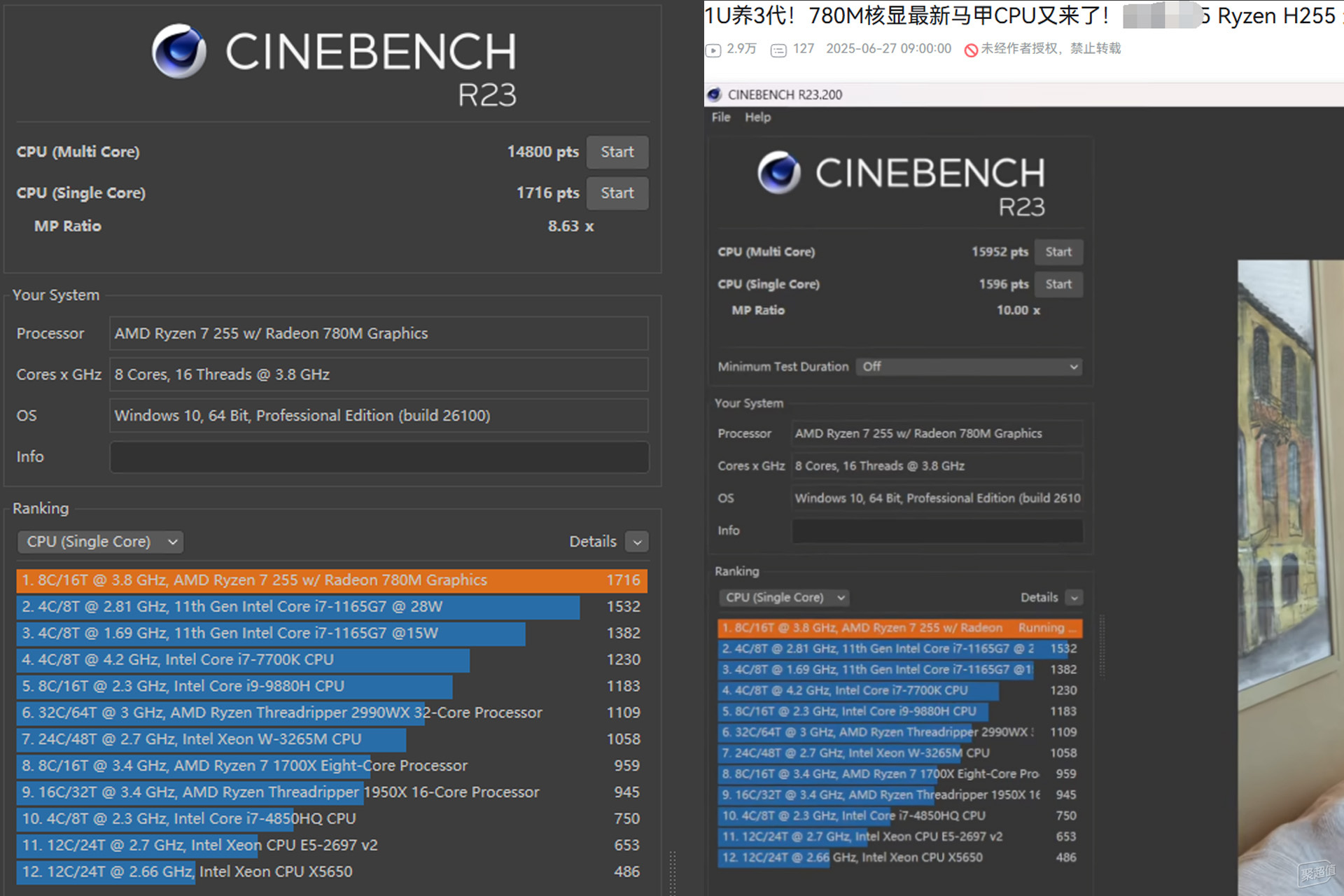

其次是Cinebench2024,全默認配置,測試結果如下圖所示:
● CPU單核評分為1716
● CPU多核評分為14800
對比目前跑分最高的那臺H 255設備(CPU功耗拉到了85W),零刻SER9Pro H 255單核跑分高不少,多核分數則低一些,看來零刻更在意能耗比。
3?? 顯卡測試

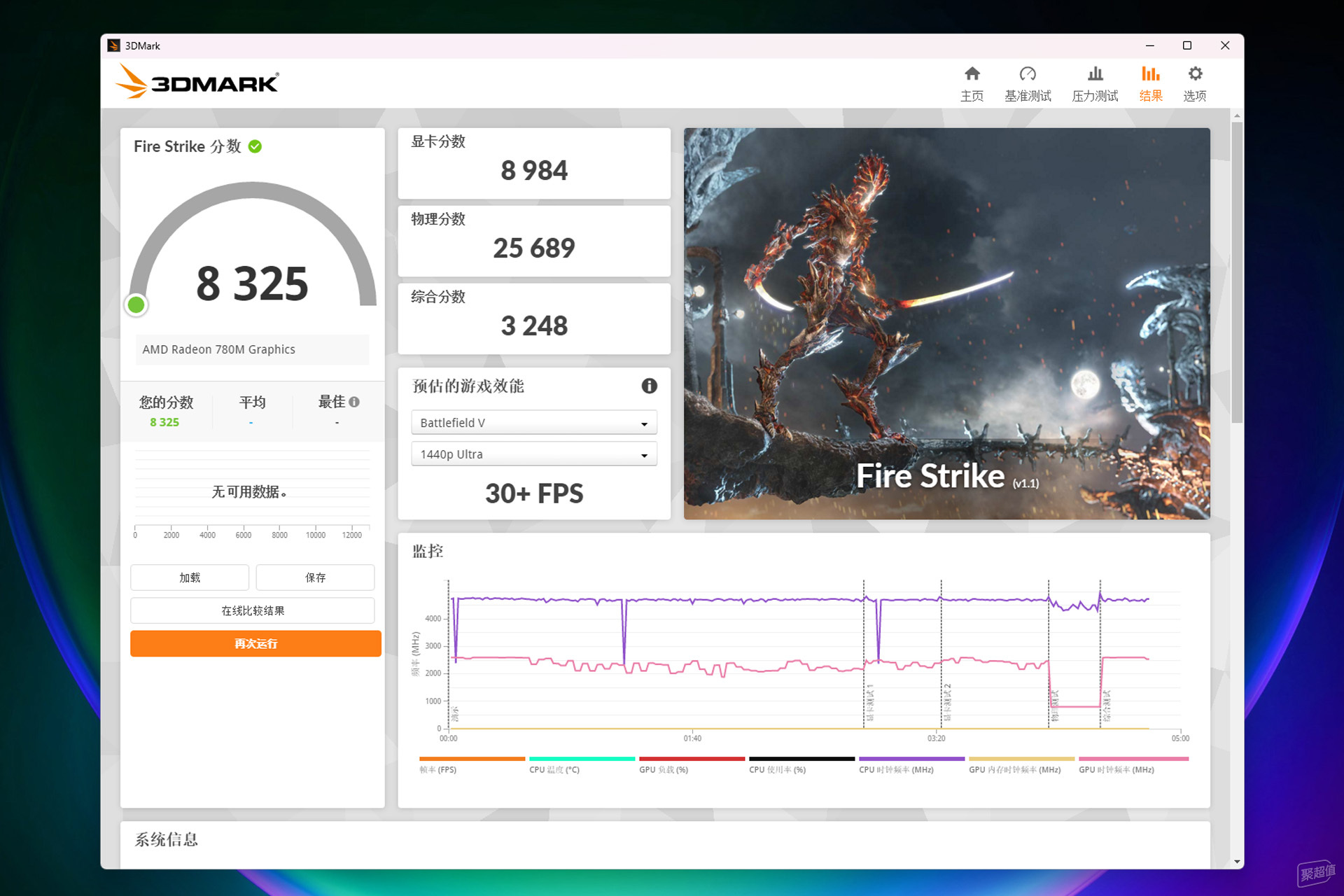

首先是針對DX11的FireStrike模組,測試結果如下圖所示:
● 最終分數為8325
● 顯卡分數為8984
● 物理分數為25689
● 綜合分數為3248
我這里使用的是正版3DMark,然而發文時3Dmark中并沒有可對比的有效數據,只能后期大家自行對比下了哈。

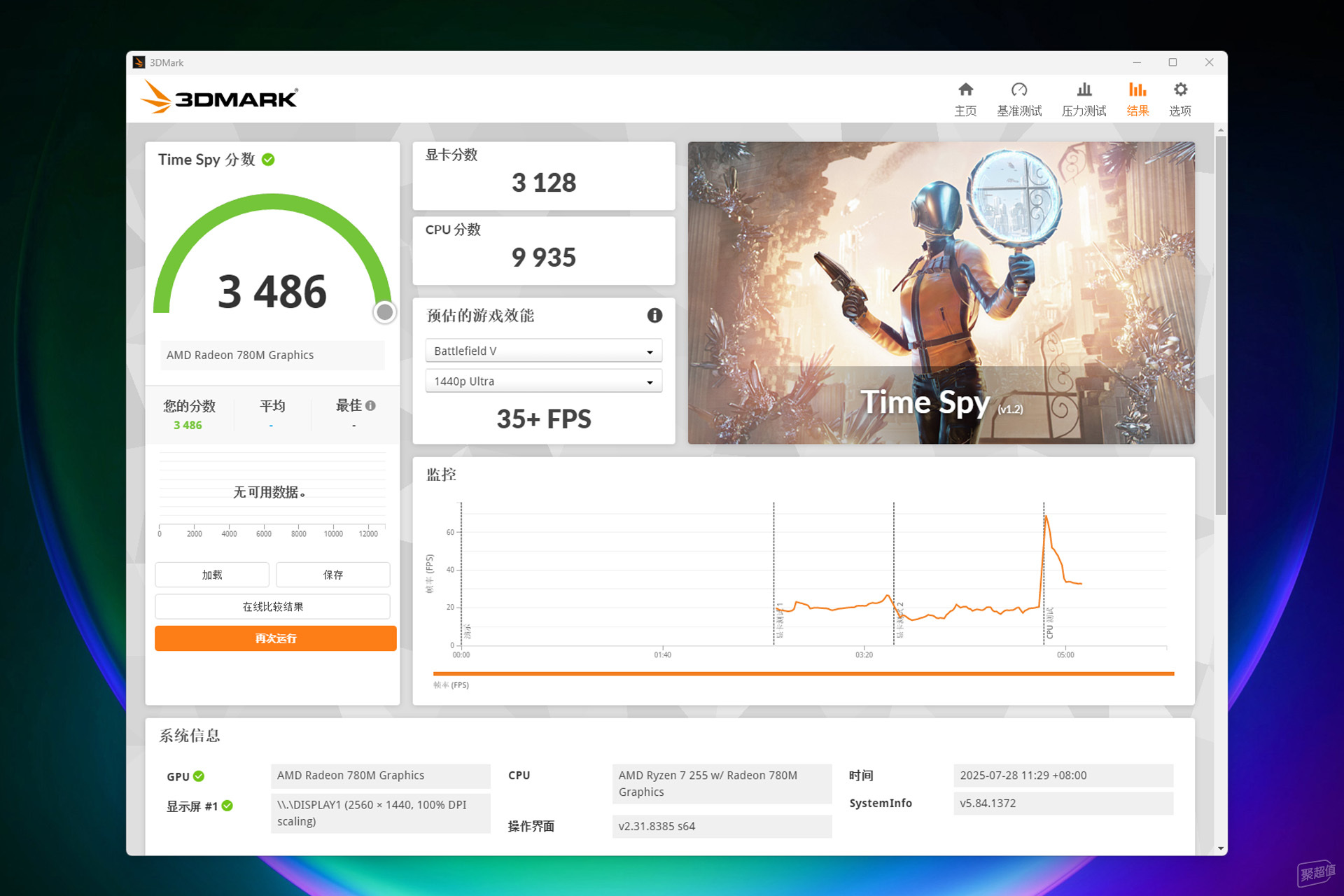

其次是針對DX12的TimeSpy模組,測試結果如下圖所示:
● 最終分數為3486
● 顯卡分數為3128
● CPU分數為9935
第三是3DMark針對DX12高畫質的SpeedWay模組,測試結果如下圖所示:

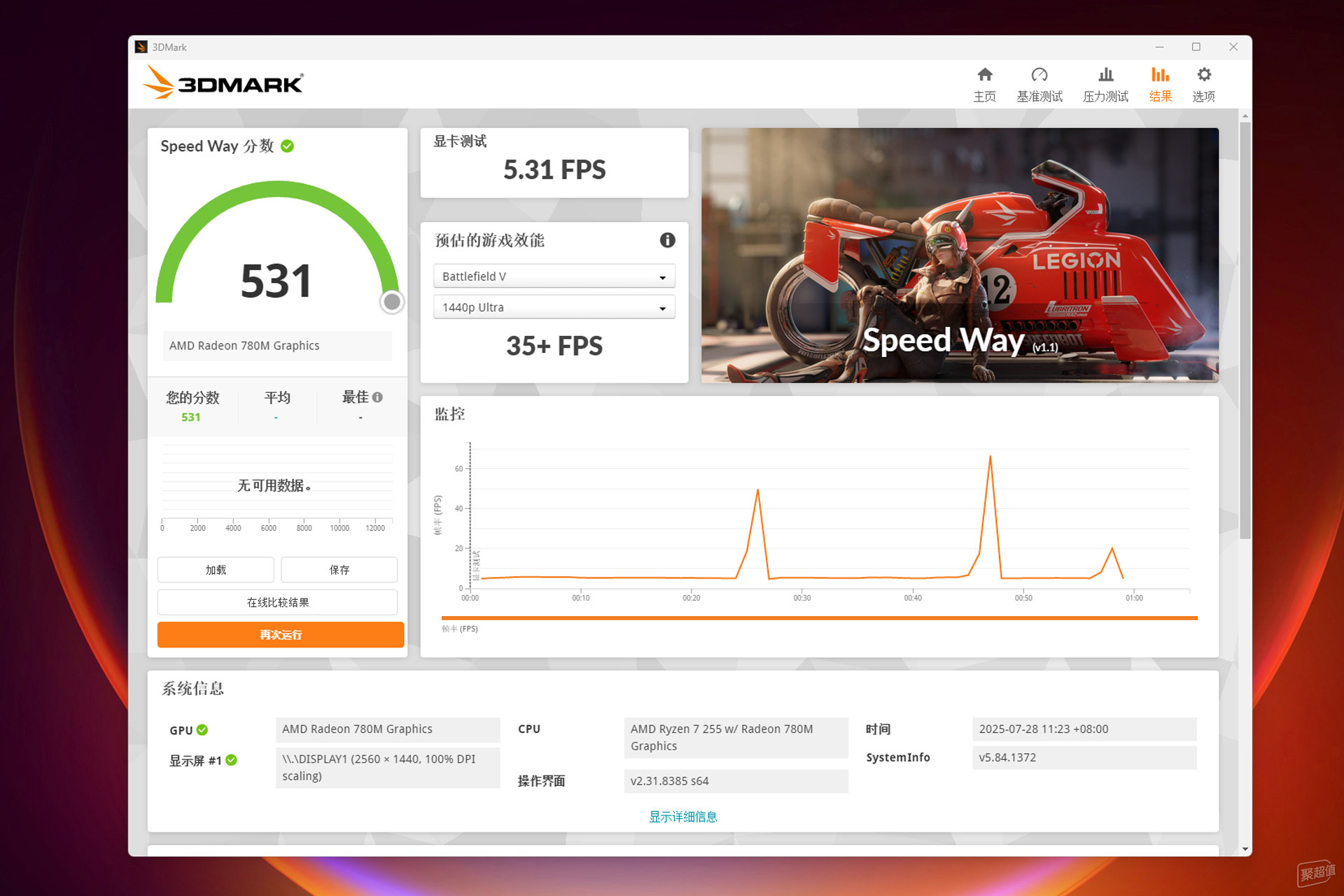

● 最終分數為531

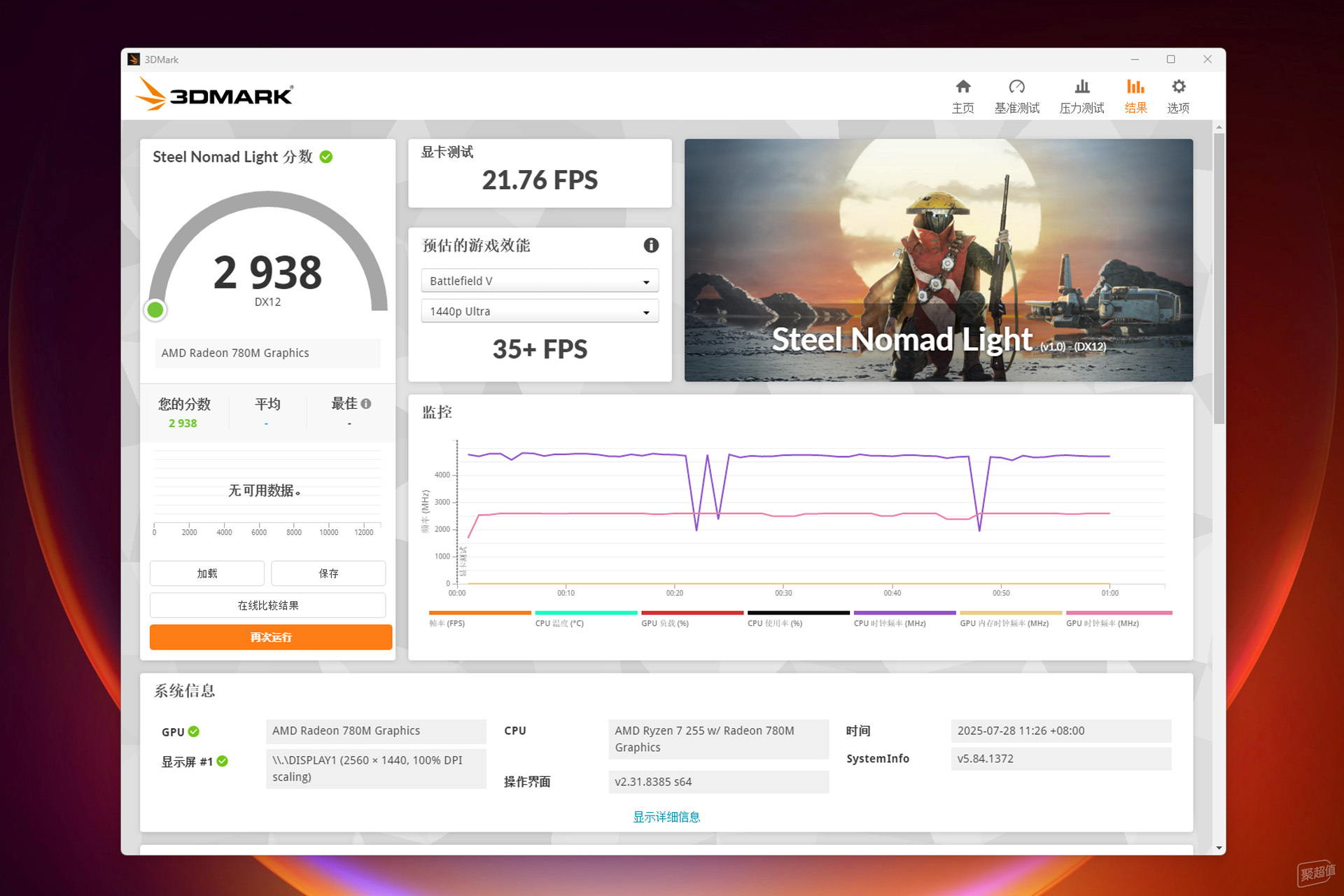

最后是針對移動平臺綜合性能的SteelNomad Light模組,測試結果如下圖所示:
● 最終分數為2938
4?? 存儲測試
內存性能測試使用AIDA64,開啟XMP的7500MHz+C23,測試結果如下圖所示:

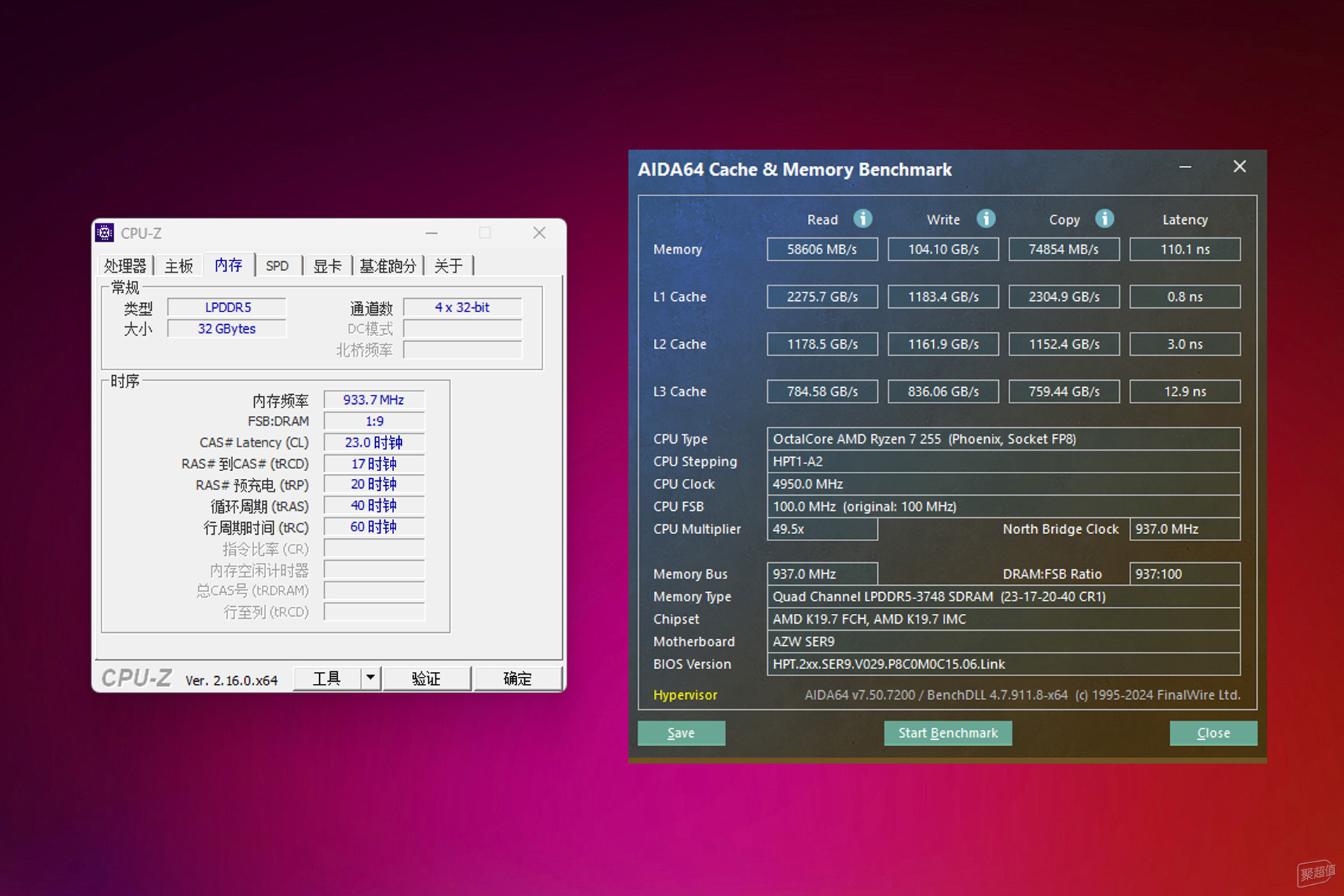

● 讀取速度為58606MB/s
● 寫入速度為104.10MB/s
● 拷貝速度為74854MB/s
● 延遲為110.1ns
LPDDR5X的優缺點表達的非常明確,讀寫能力接近桌面端6400MHz+C30內存(調過小參+不分頻),非常暴躁,但延遲確實也比較高,考慮到比較低的電壓,還是能接受的。
5?? 整機溫度

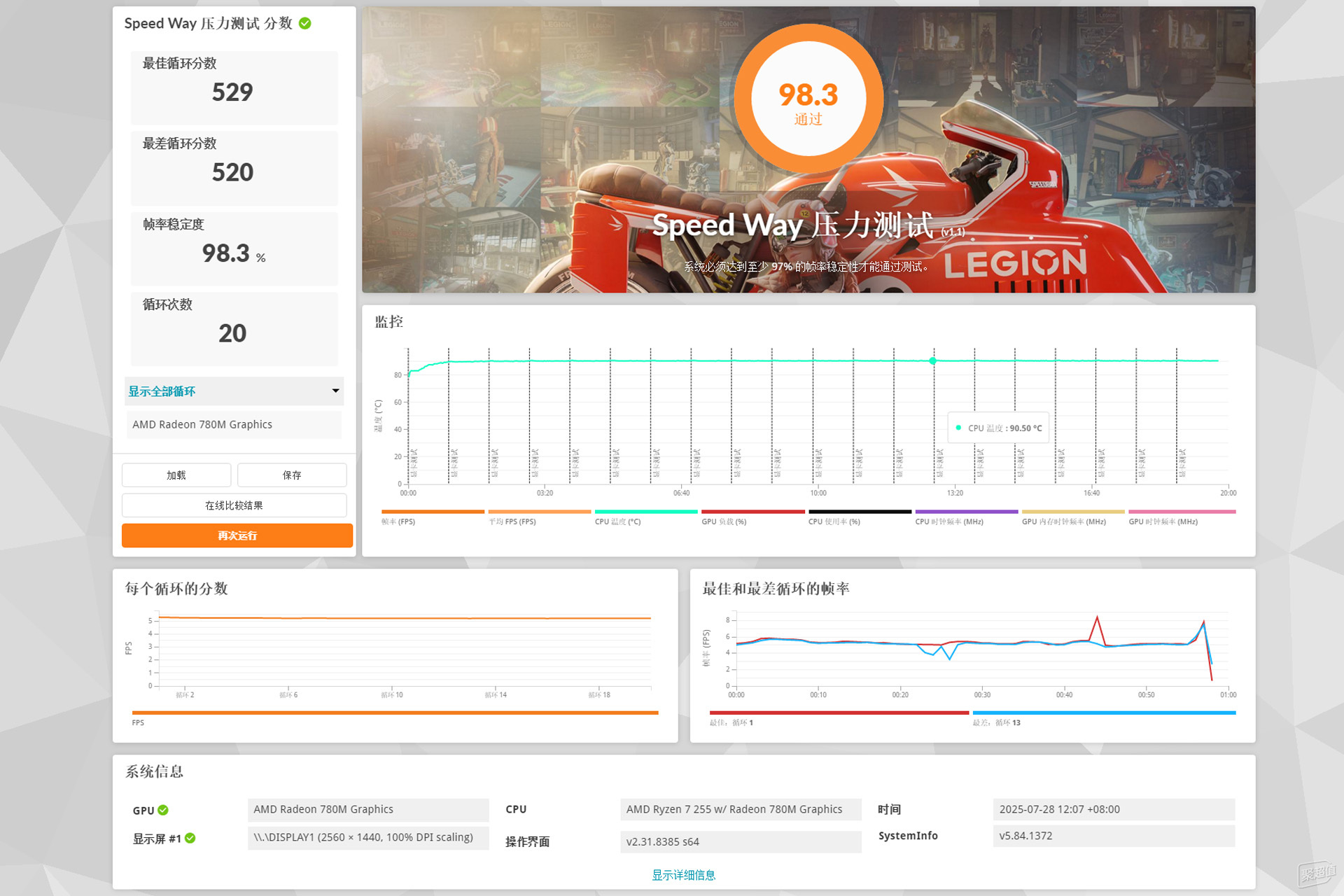

這里使用3Dmark的Speedway循環壓力測試,測試時的環境溫度為29℃,測試結果如下圖所示:
● 通過率為98.3%
● CPU滿載溫度在90℃左右
這段模擬常規用戶的高負載使用場景,如果是正常原裝散熱,峰值溫度應該是80℃左右,拆解后提高了10℃,沒啥辦法,切記別亂拆。
AMD H 255的特點就是核顯性能,但需要一定的調試,這里將調試方法和數據測試分開來說,也會給出我個人建議的主流游戲推薦配置。
1?? 調試說明

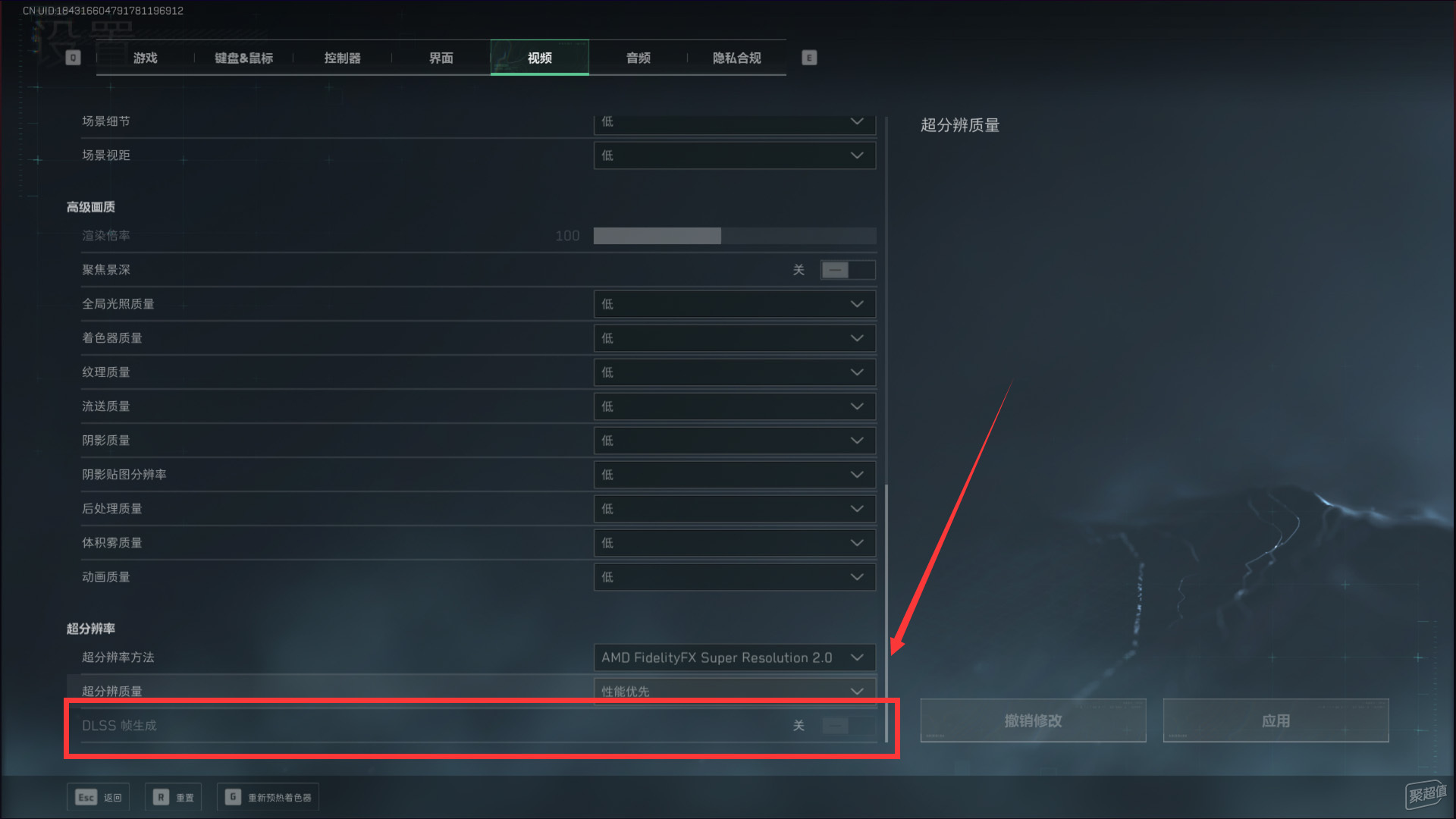

AMD H 255的核顯是Radeon 780M,最高支持到FSR3/FSR3.1,像賽博朋克2077這種不斷做更新支持的游戲,開個幀生成和超分會有不錯的體驗。
但支持不太好的游戲就沒啥辦法了,比如最近流行的三角洲行動,沒有完整支持FSR體系,不支持幀生成,當然由于本身光柵性能還行,也能流暢玩就是了。
2?? 量化測試

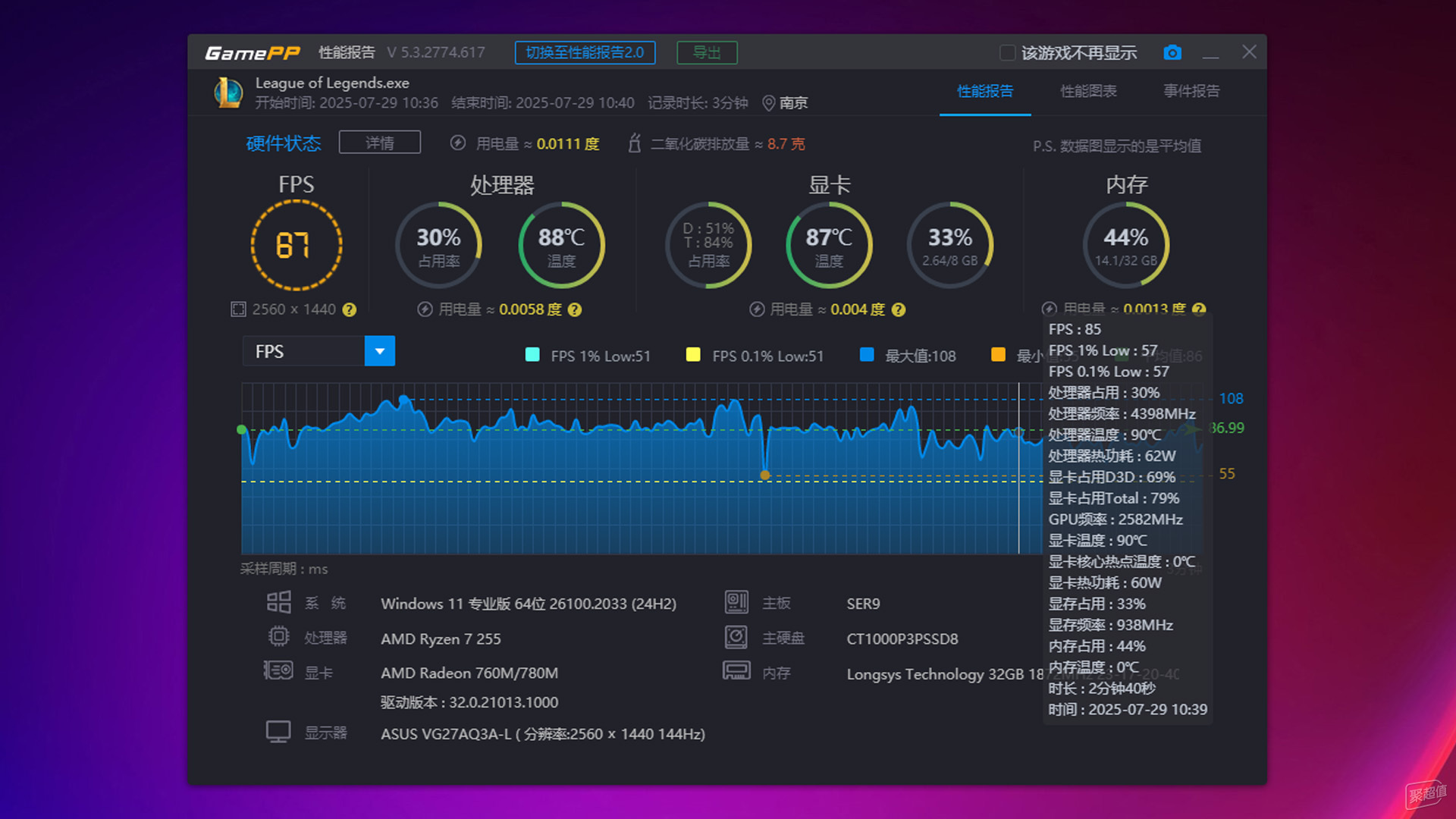

首先是要求配置較低的常規FPS網游,案例選擇英雄聯盟(DX11),不支持FSR,測試結果如下圖所示:
● 畫質建議2K分辨率+全高,單局游戲平均幀數為87FPS。
這里測試的是正常峽谷對線,泉水幀數肯定是高的(能到200FPS+),但沒啥意義,降低分辨率和畫質也提升不了多少幀數,同樣意義不大。

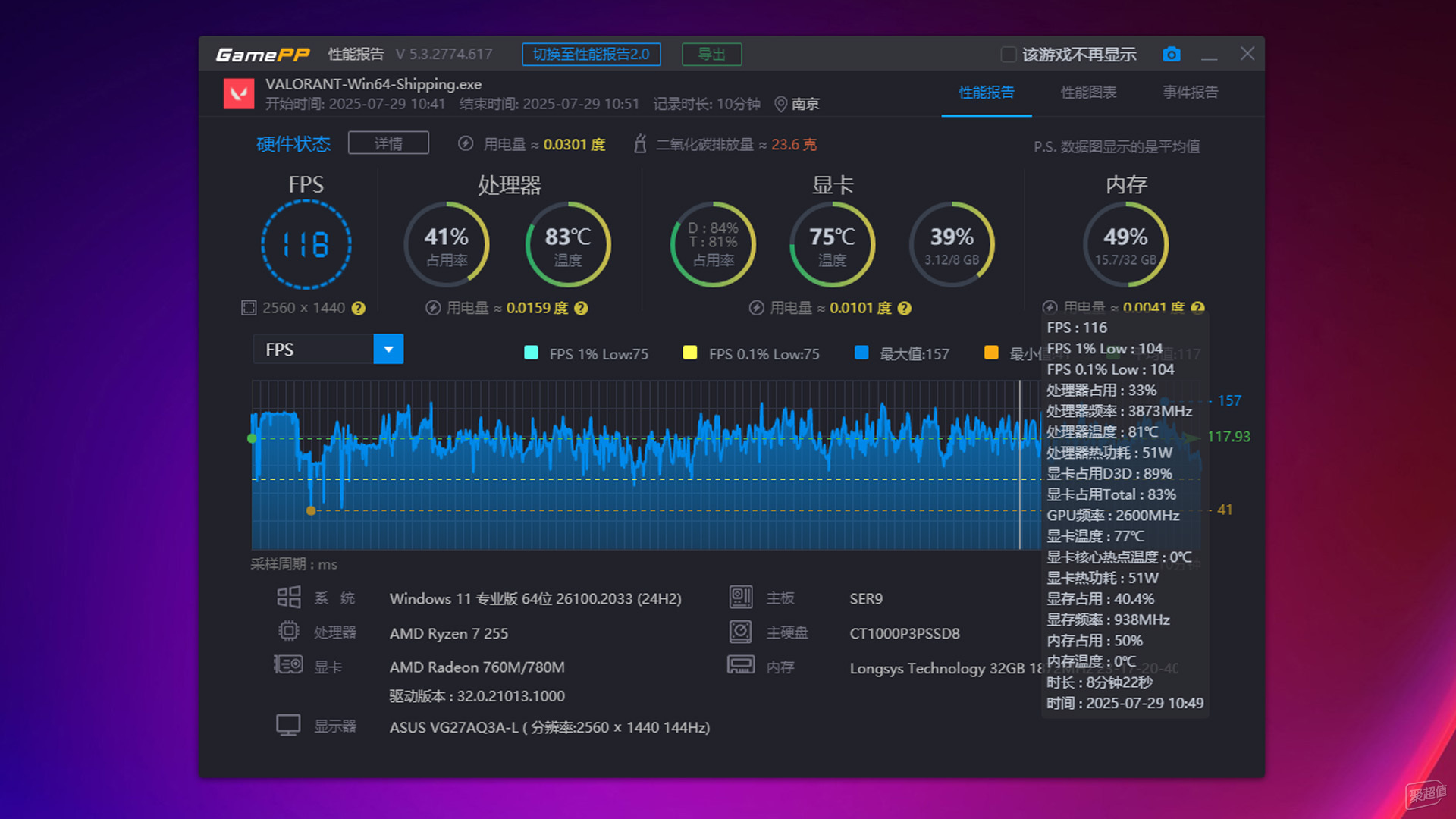

第二是要求配置較高的常規動作網游,案例選擇無畏契約(DX11),不支持FSR,測試結果如下圖所示:
● 畫質選擇1080P分辨率+中畫質,單局游戲平均幀數為118FPS。
2K分辨率+高畫質幀數會低20左右,不太建議。

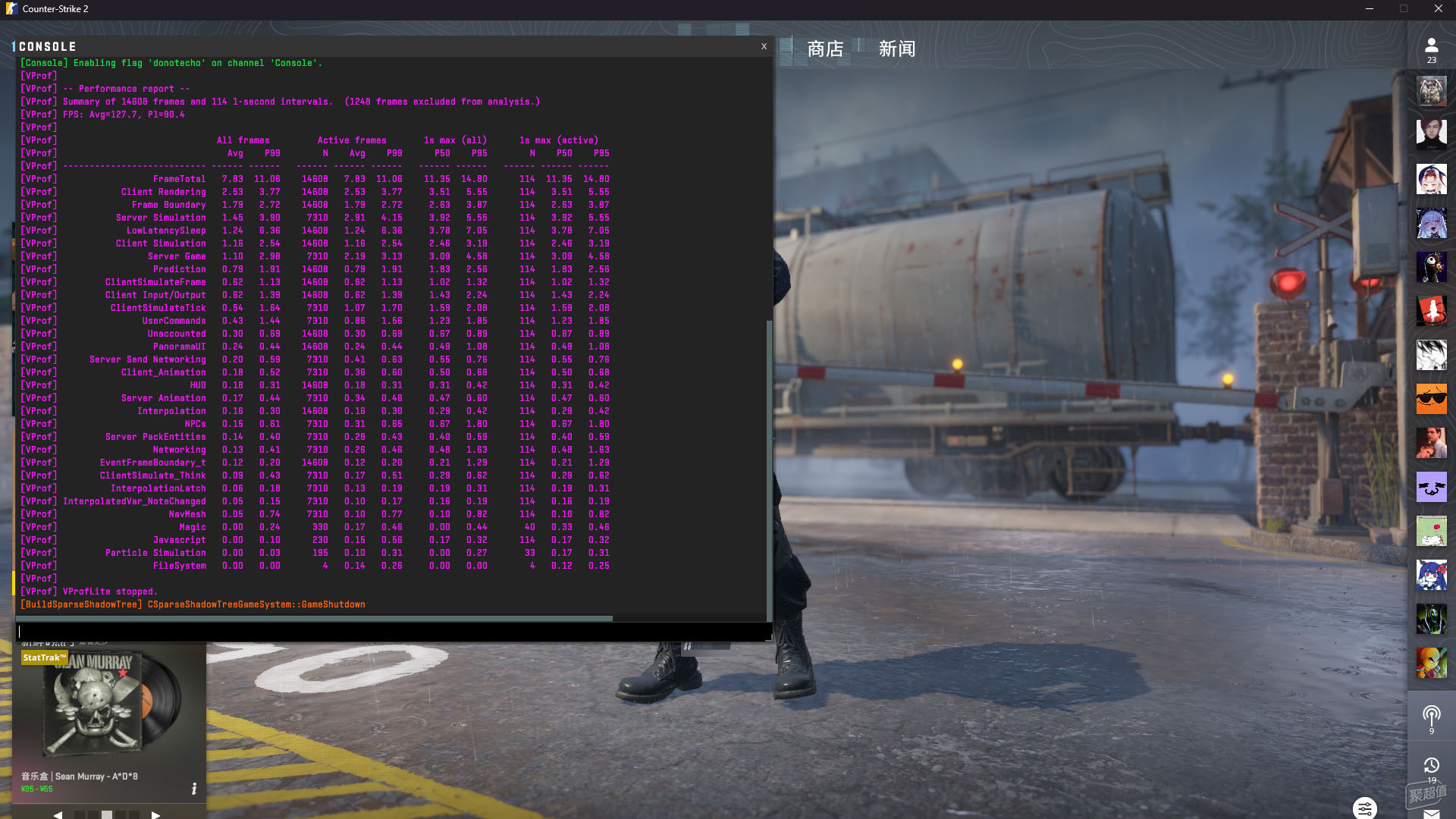

第三是要求配置較高的常規FPS網游,案例選擇CS2(DX11),不支持FSR,測試結果如下圖所示:
● 畫質選擇1080P分辨率+全低,平均幀數為127.7,P1為90.4。
CS現在默認是DX12模式,啟動項加上代碼“-DX11”可以切換,幀數會高一些。

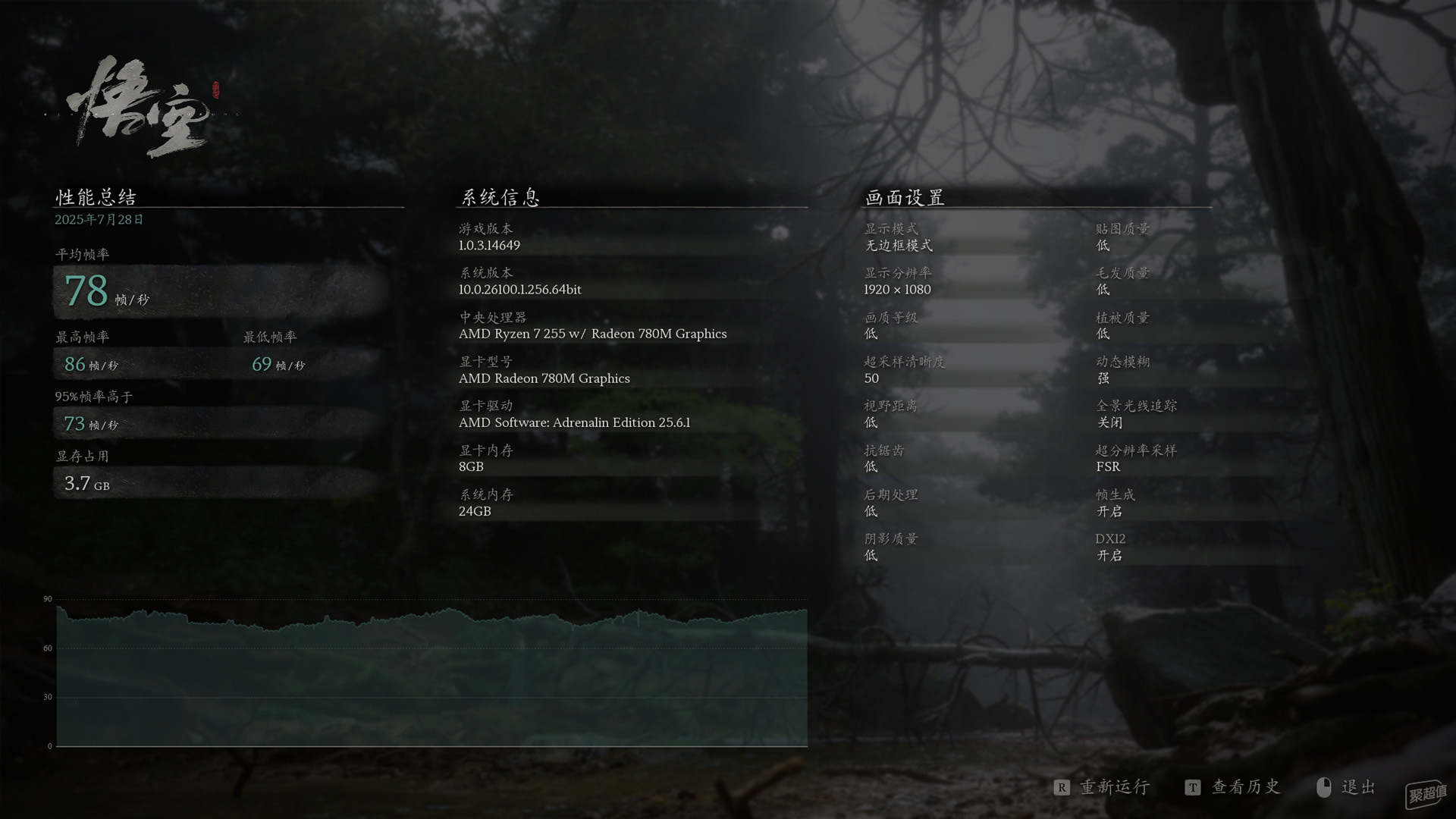

第四是單吃顯卡性能的動作類3A游戲,案例選擇黑神話悟空官方測試工具(DX12),支持FSR,測試結果如下圖所示:
● 畫質選擇1080P分辨率+默認低特效+開啟FSR+不開啟光追,平均幀數為78FPS。
能玩,挺好的,拉到中畫質幀數就會跌破60FPS,并且抖的慌,不建議。
第五是同時吃CPU+顯卡性能的動作類3A游戲,案例選擇怪物獵人(DX12),支持FSR,測試結果如下圖所示:

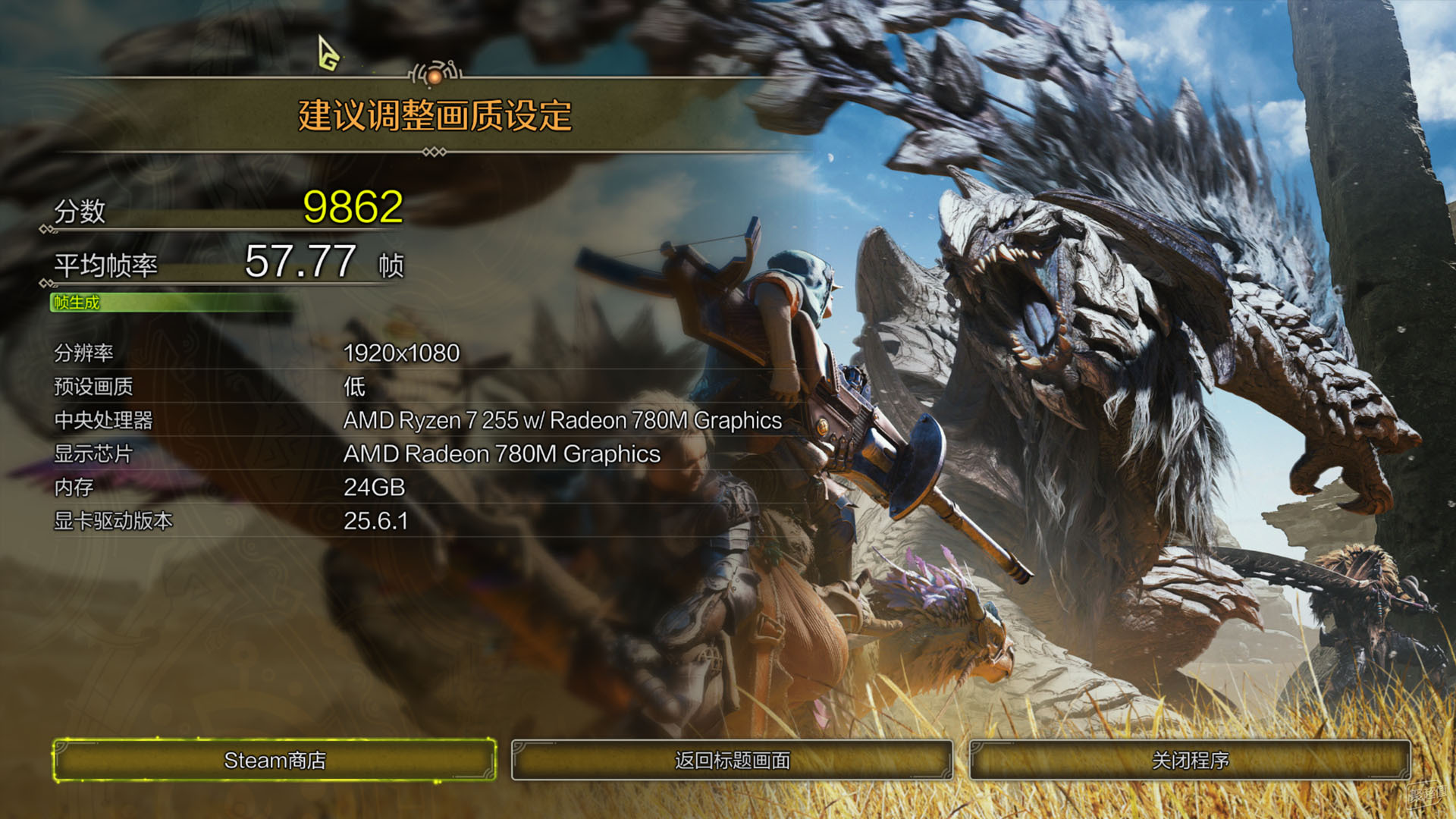

● 畫質選擇1080P分辨率+默認低特效+開啟FSR幀生成+不開啟光追,平均幀數為57.77FPS。
能玩,并且沒爆顯存,首次渲染特別慢,另外配置調高一點點都會導致幀數掉到30FPS以下,只能全最低。

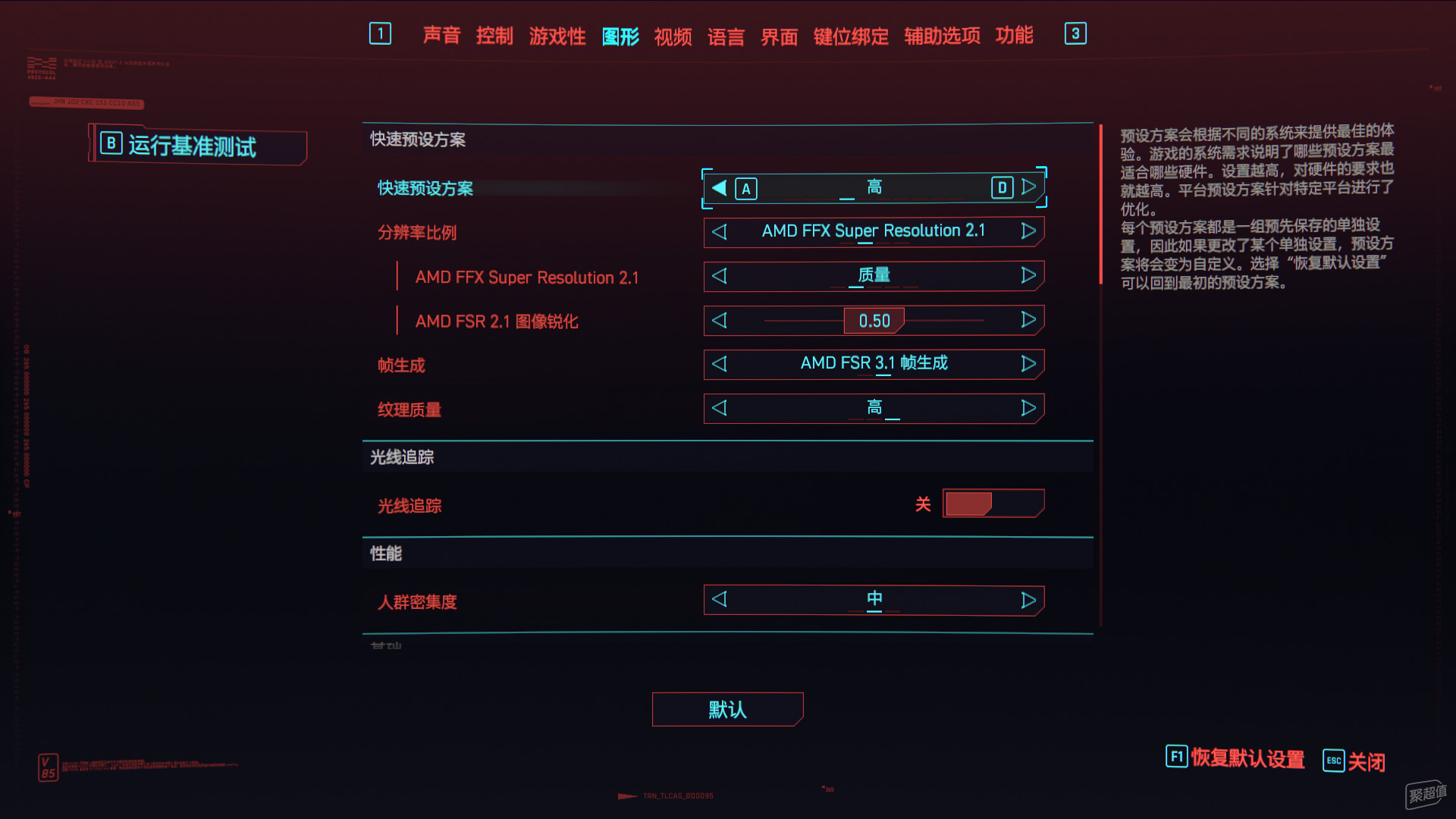

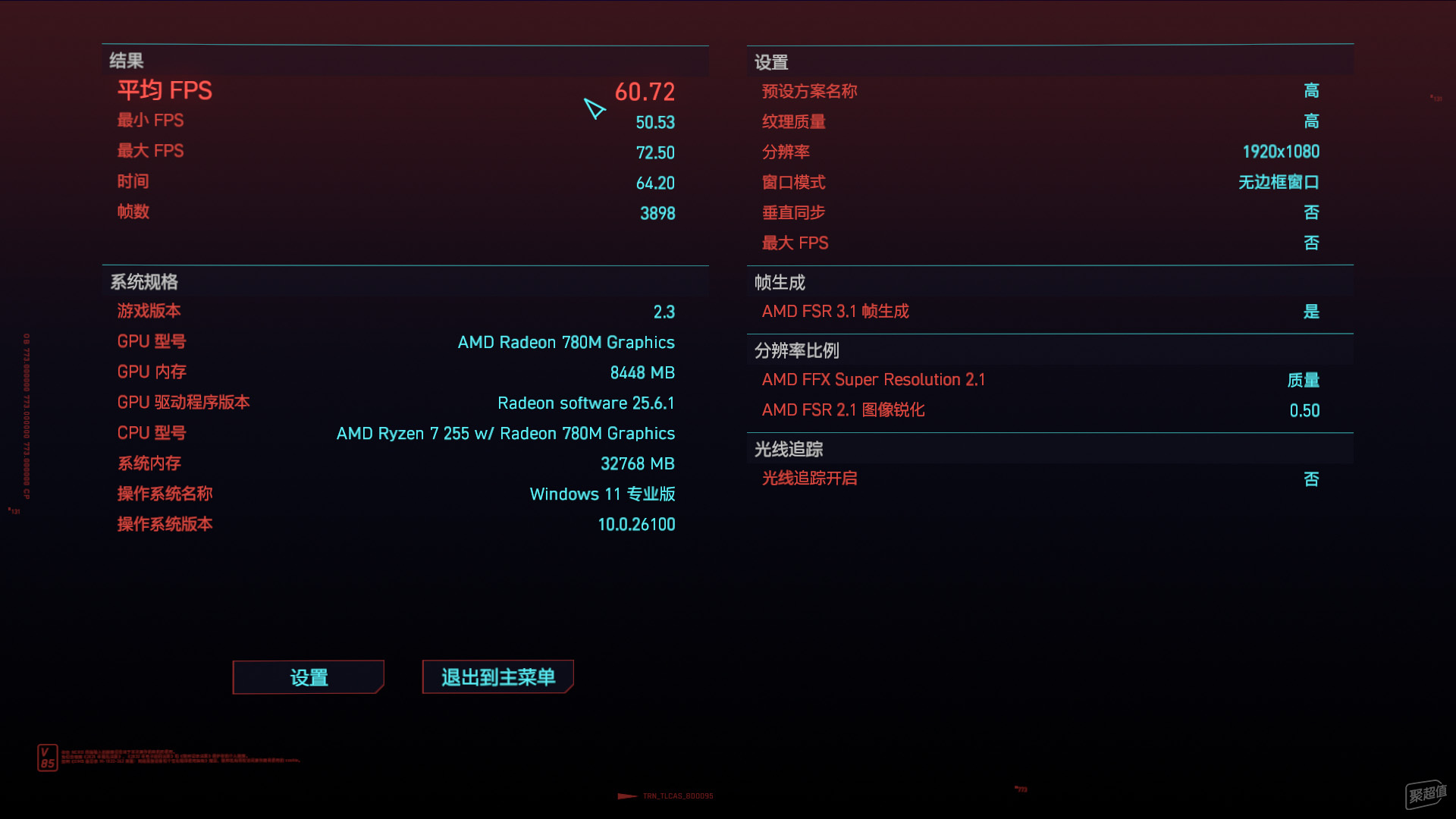

最后是同時吃CPU+顯卡性能的動作類3A游戲,案例選擇賽博朋克2077(DX12),支持FSR,測試結果如下圖所示:
● 畫質選擇1080P分辨率+默認高特效+開啟FSR幀生成+不開啟光追,平均幀數為60.72FPS。
能玩,就是FSR開了之后動作比較大的場景會糊,只能說能玩就是勝利。

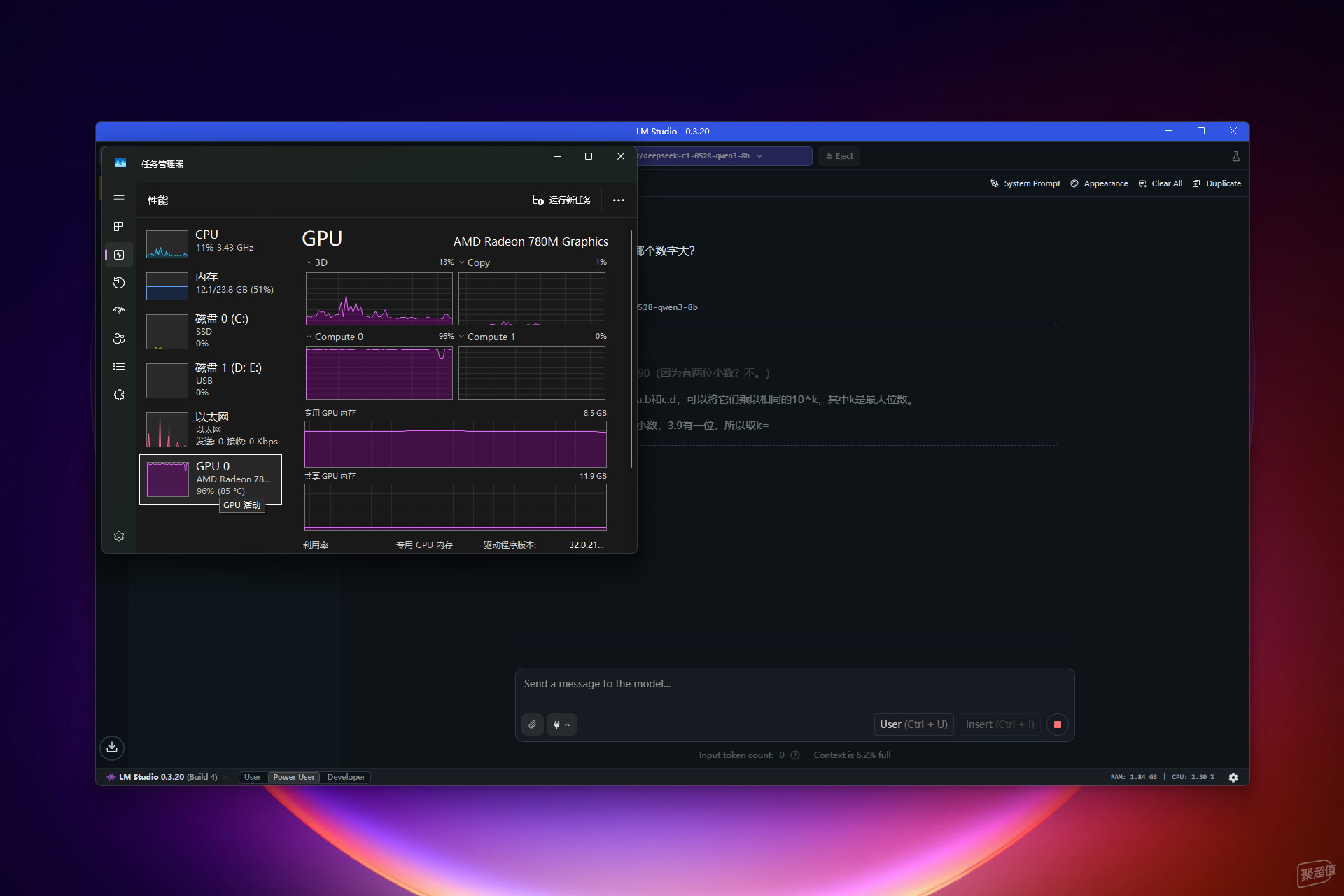

目前AMD的AI體系大改,已經迭代到了ROCm7,windows環境相比之前只能用DirectML的老版本效率高出很多,可以轉譯使用CUDA版本軟件(ZLUDA)。

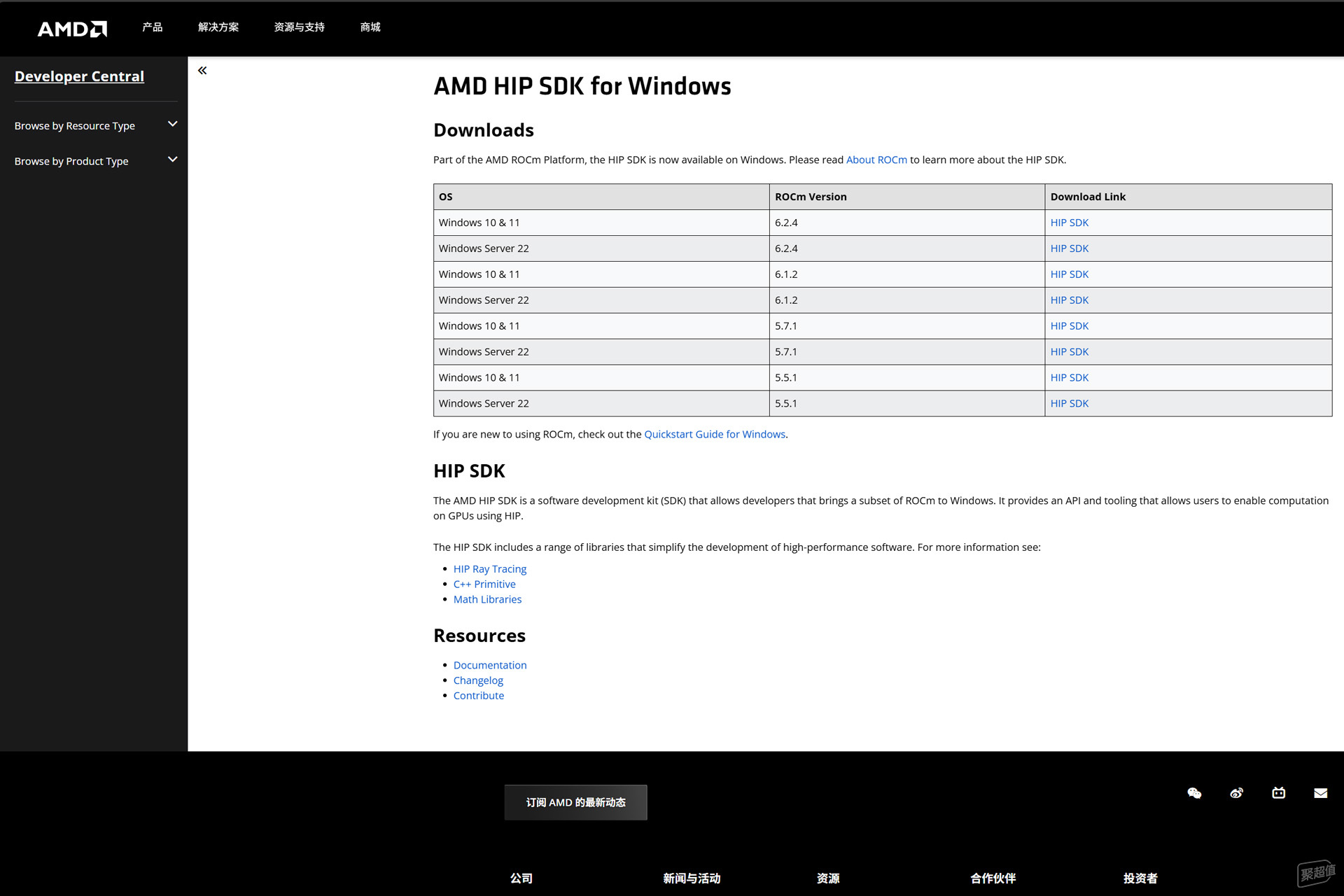

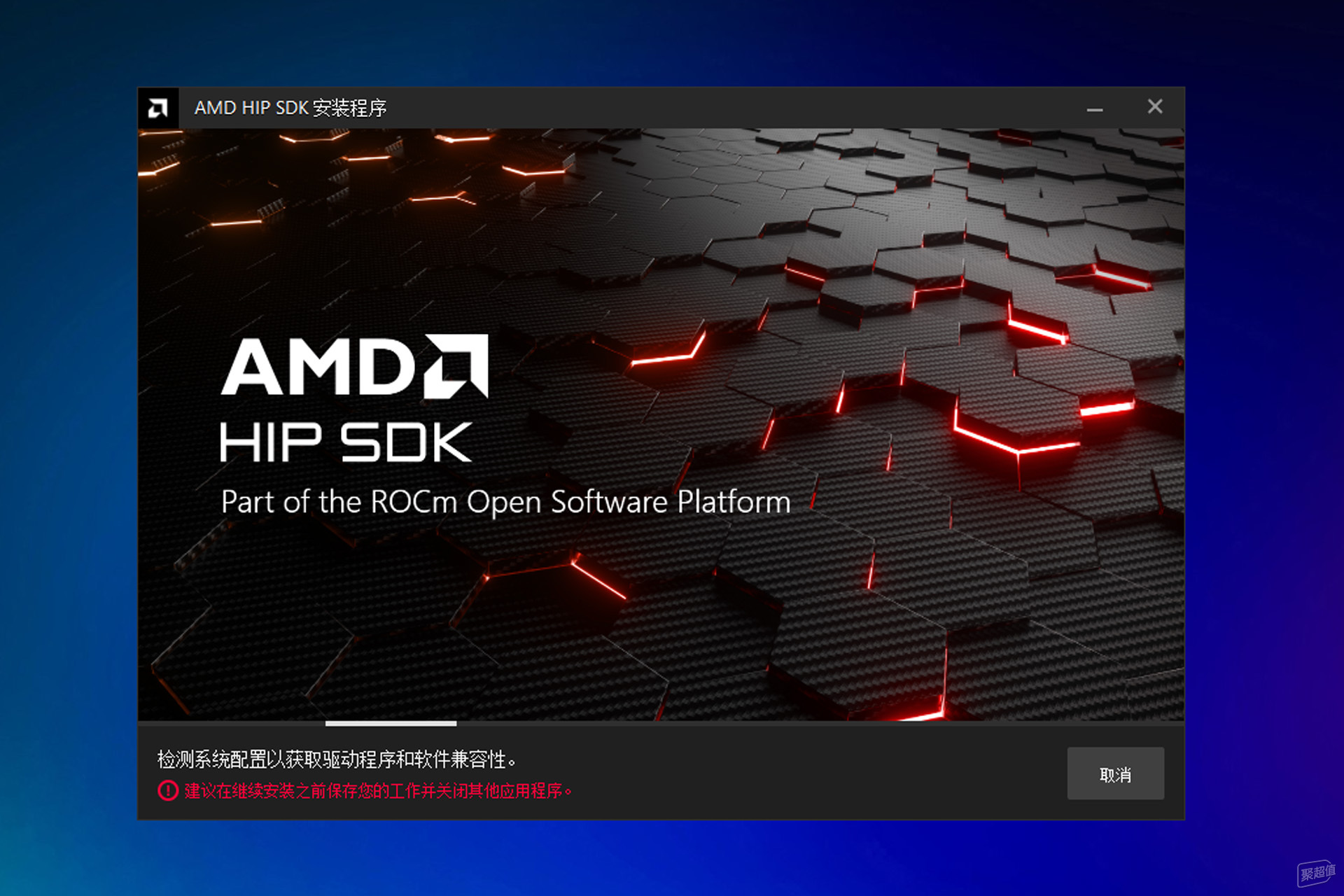

除了效率提升外,支持ROCm的環境部署很簡單,只需要安裝HIP-SDK就行,絕大部分AMD專用的AI工具都會提示安裝并自動轉譯,這里就不再贅述。
當然AMD H255沒有獨立的NPU跑AI運算,所以沒辦法跑大模型,以Deepseek為例,8B模型已經算極限了。

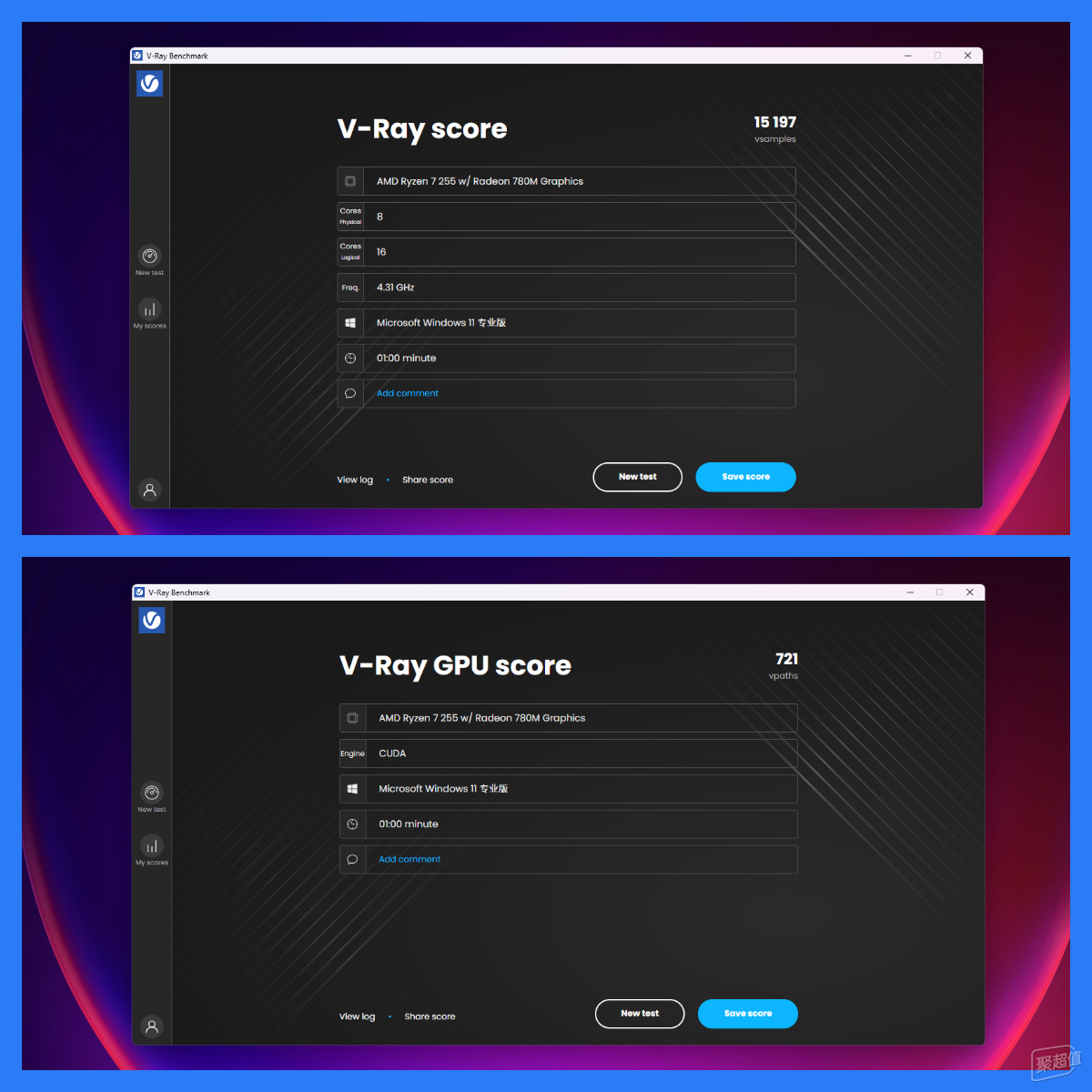

另外測試了下Blender和Vray這些工具軟件,都可以指定CPU/GPU工作,合理分配可以提升工作效率,需要注意下哈。
