中端主板中,提起迫擊炮系列,那必然是所有人都會豎起大拇哥。在大家都能接受的價格上,在 MATX 主板的尺寸上,給予用戶所能給的一切!就以微星最新的 MAG B850M MORTAR WIFI 迫擊炮為例,它擁有極為出色的 VRM 供電以及用料,采用 8 層 2 盎司銅服務器級 PCB ,主板的電氣性能極為優秀,主板 bios 兼容性極高且更新頻繁。此外它還有很多人性化功能,比如顯卡快拆設計,如果業界好評的高頻內存適配性,以及長按清空 cmos 按鍵實現主板與電池?cái)嚯?、放電等?dú)特功能等。
我們今天來詳細了解下微星 MAG B850M MORTAR WIFI 迫擊炮這款目前完美兼容所有 銳龍 9000 系列可以適配未來更強的 Zen6 的主板有何特點。
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
▲ 微星的 MAG B850M MORTAR WIFI 迫擊炮外包裝已經實現了返璞歸真風格。畢竟好的產品與口碑,比其他更重要。迫擊炮——我就是頂流。
這款主板支持 AI PC,也能有非常出色的銳龍 9000 系列 CPU 兼容性!
▲ 主板的背面是產品的特點介紹,也同時是簡略版的說明書。

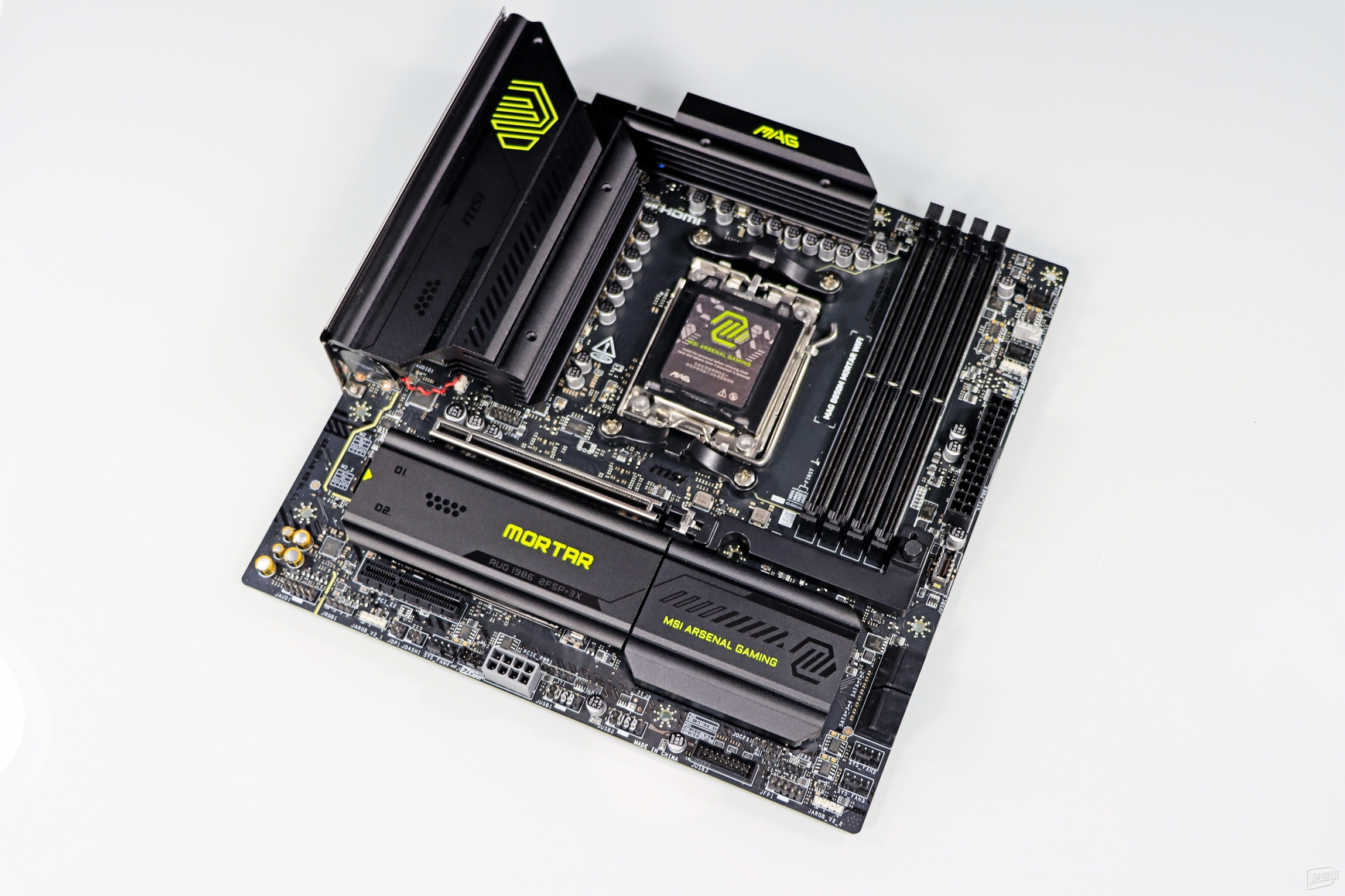

▲ MAG B850M MORTAR WIFI 迫擊炮非常扎實的散熱風格得到了出色的延續。大面積的 VRM 散熱模塊自然延伸到 I/O 面板處,可以更好地展示產品之外,也能更好保護 I/O 接口的后端,延長使用壽命。主板的做工扎實,用料上乘,整張主板非常具有厚重感。
主板采用 8 層 2 盎司銅服務器級 PCB ,電氣性能極為優秀,用過的都說好!
▲ 主板采用 2 * CPU 8pin 外接供電,搭配上出色的 CPU VRM 供電,可以原生支持最高 9950X3D 這一旗艦級 CPU。CPU 散熱器所需的 ARGB + 5V 以及風扇 4pin 等接口都能就近安裝,方便用戶走線。

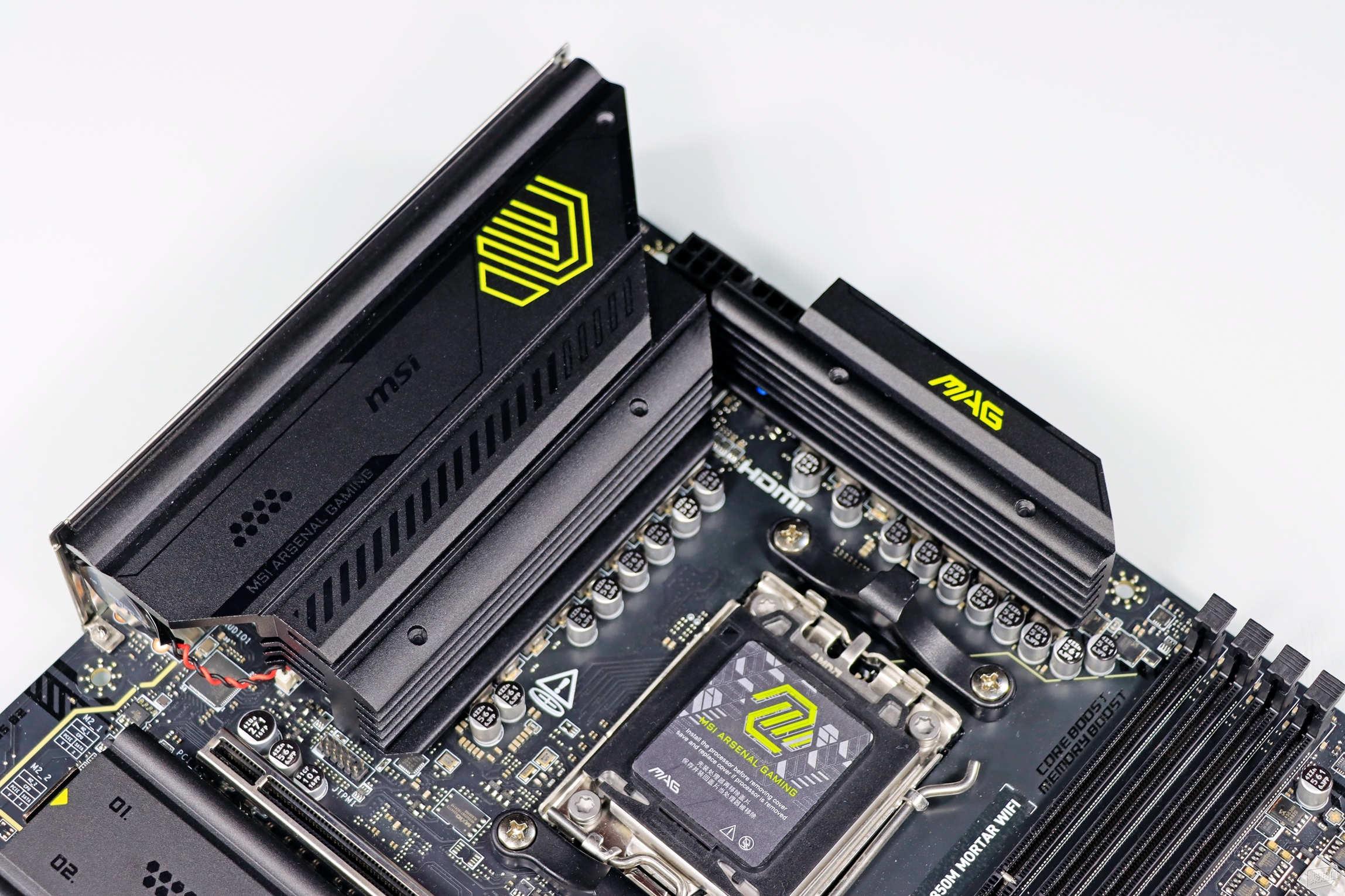

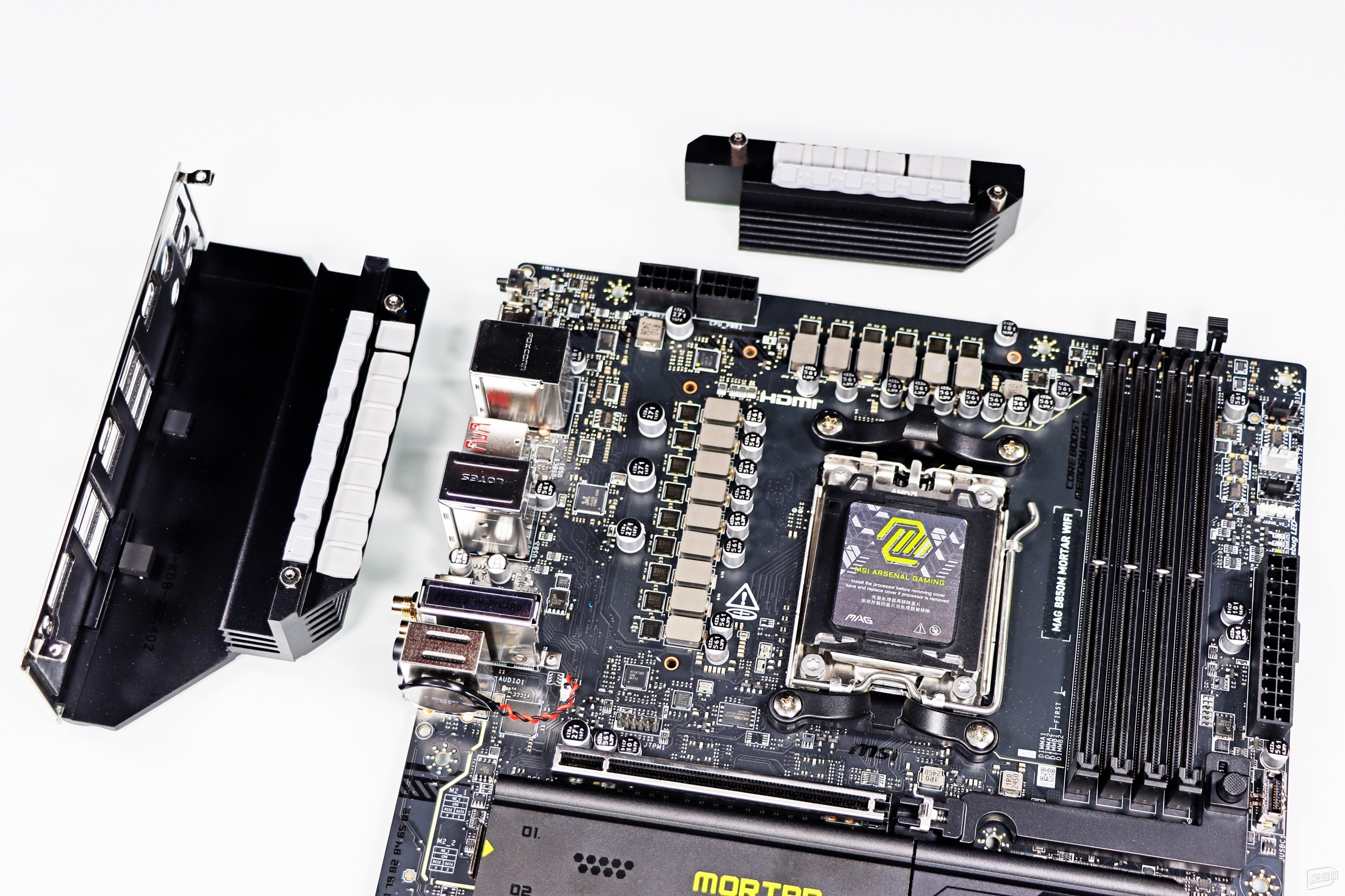

▲ 主板的 CPU 與 VRM 去區域。迫擊炮家族廣受好評的擴展型 VRM 散熱器一直延續至今,搭配上 7W/mK 低熱阻導熱墊片,可以快速將 VRM 的熱量快速散發出去,讓 VRM 供電可以確保 CPU 長時間巔峰性能輸出。

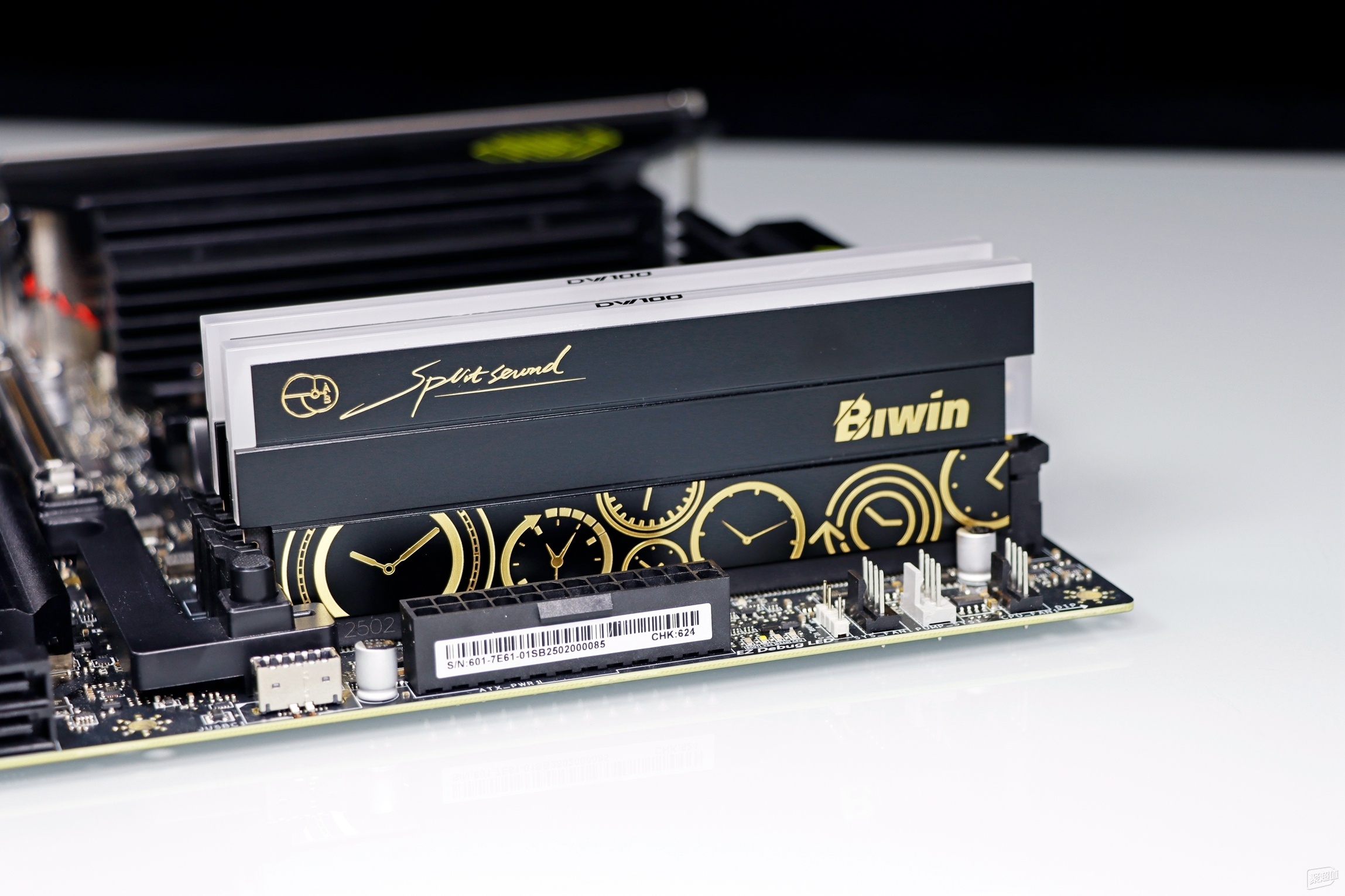

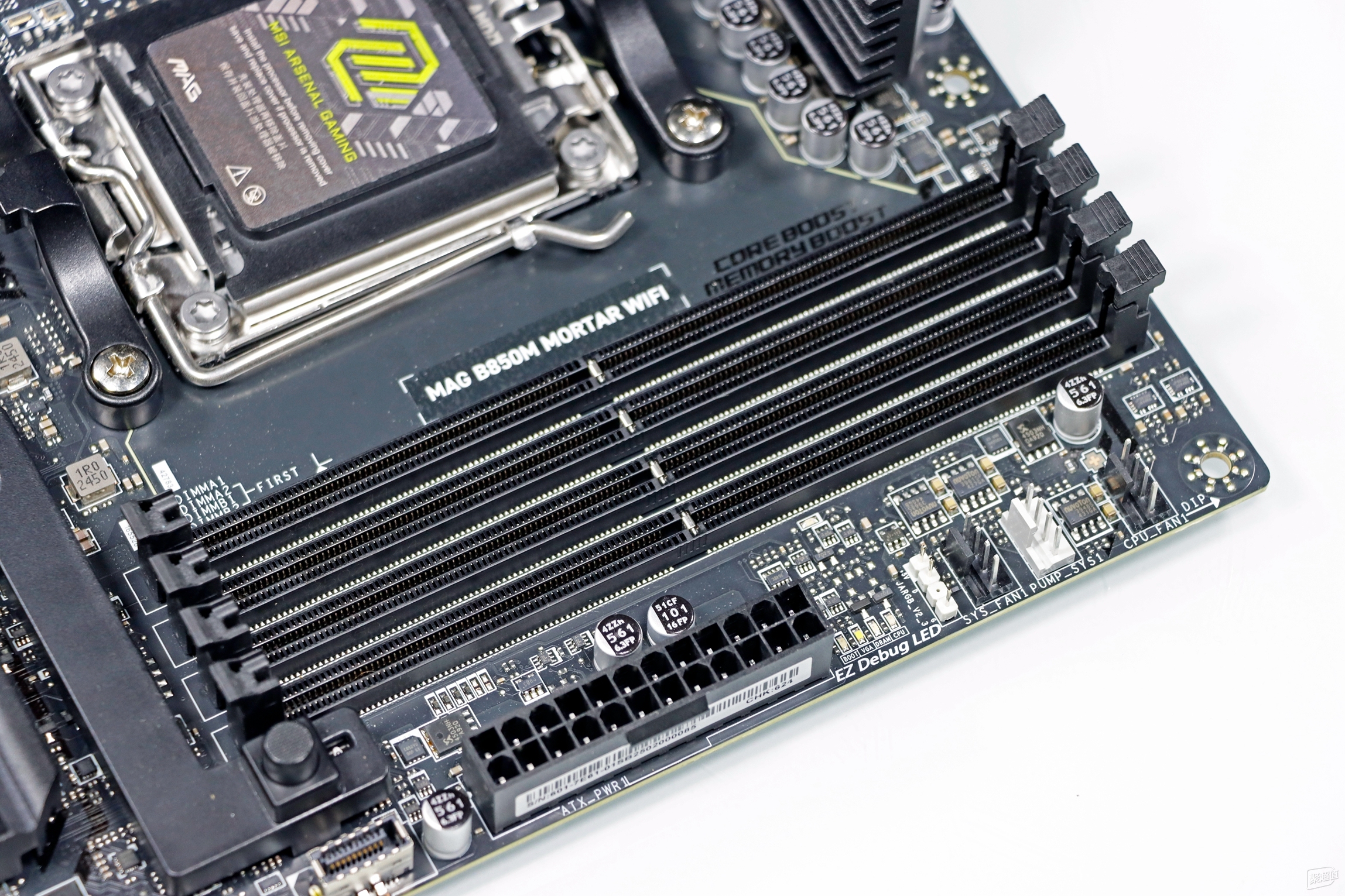

▲ MAG B850M MORTAR WIFI 迫擊炮提供有兩組雙通道 DDR5 內存插槽,通過實測可以支持最高 DDR5 8200 雙通道 DDR5 內存;可以支持 4 條全插滿運行在 DDR5 6000。這是行業 TOP 級的內存支援能力。

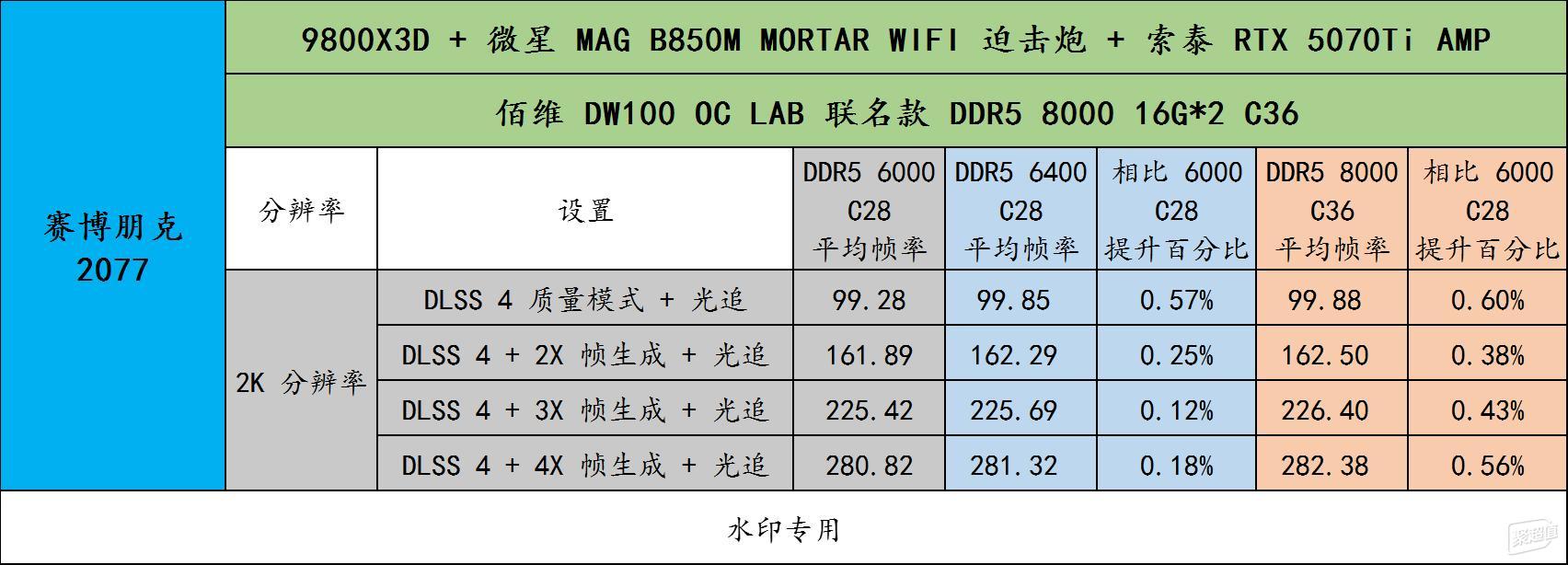

▲ 通過實測,可以看到,更高的內存頻率以及更合理的小參數,可以給整機的性能帶來性能提升。
而 msi 主板的獨有的 High Efficiency Mode 模式,可以在 Memory Timing Preset 里選擇“爆天香” 模式,實測可以進一步大幅度提升內存的性能,改善內存的延遲,適合那些喜歡勇攀高峰的大神!

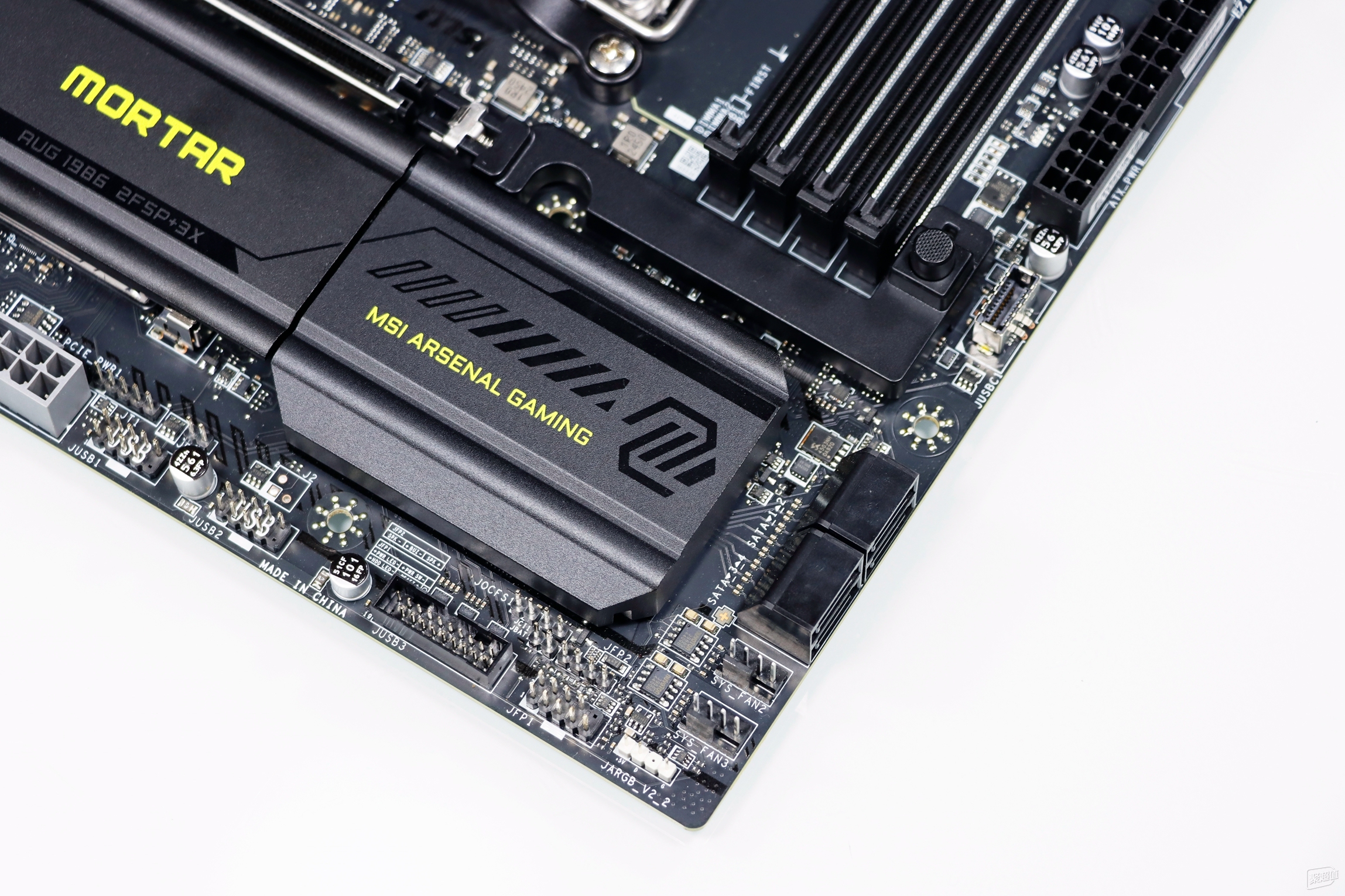

▲ 主板提供有非常人性化的顯卡快拆設計,可以十分方便用戶拆裝、緊固顯卡。主板的 PCH 散熱片十分厚實,可以讓主板長期穩定運行。主板提供有 4 * SATA 6Gbps 接口。
在 PCH 周圍也有豐富的風扇 4 pin ARGB +5V 等信號線接口。還有機箱前置 USB-C 10Gbps 以及 USB-A 5Gbps 接口,方便用戶擴展使用!

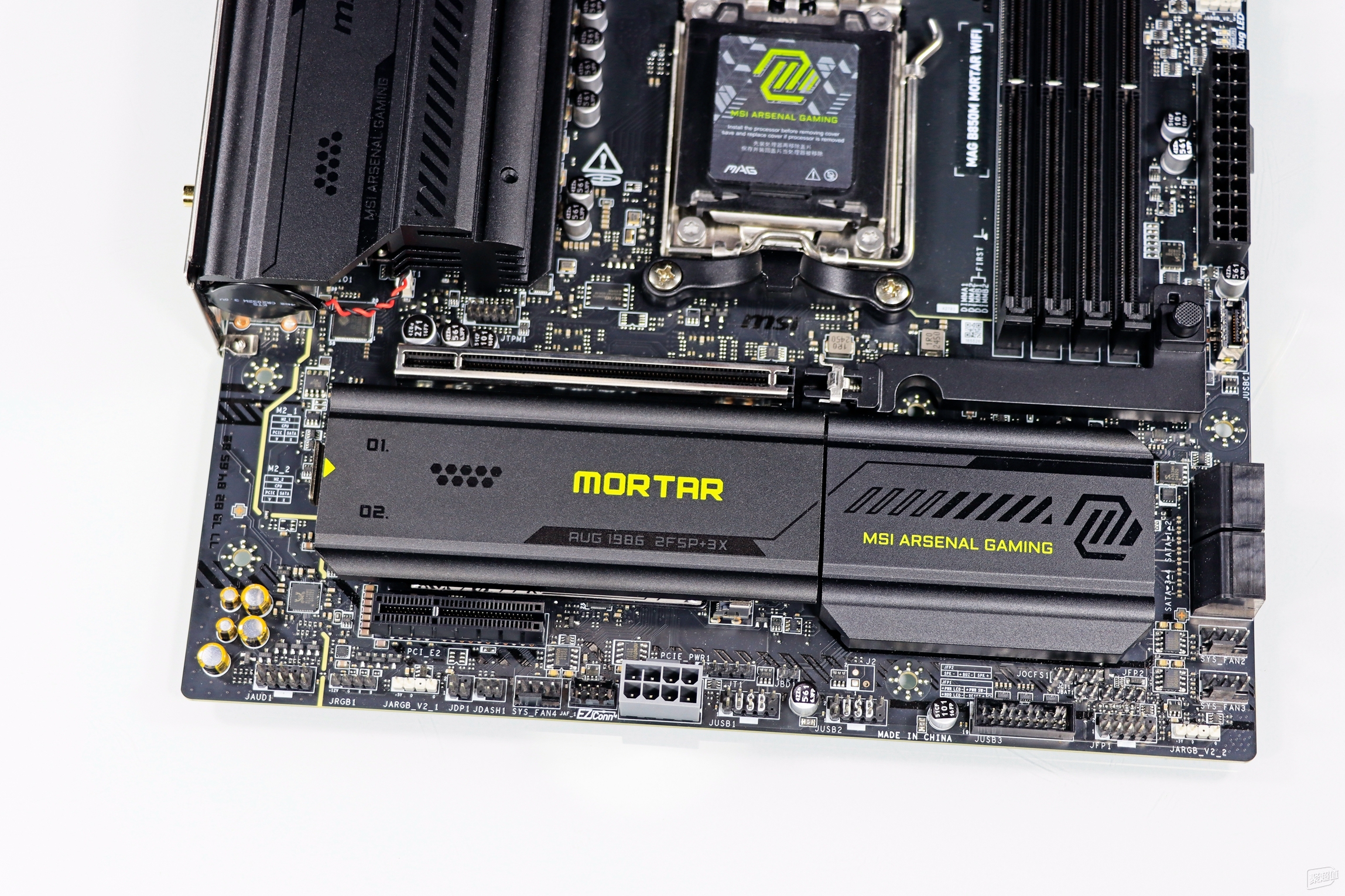

▲ 主板下半?yún)^(qū)域。有在第一槽的 CPU 直連的 PCIe 5.0 X16 強化顯卡插槽,以及可以免工具拆裝的第二代 M.2 冰霜鎧甲。,冰霜鎧甲下方是 2* M.2 PCIe 5.0 X4 SSD 接口,可以更好地適配未來。此外還有 PCIe 擴展卡插槽。
為了提高主板的穩定性,主板還提供額外的 PCIe 8 pin 顯卡外接供電口。

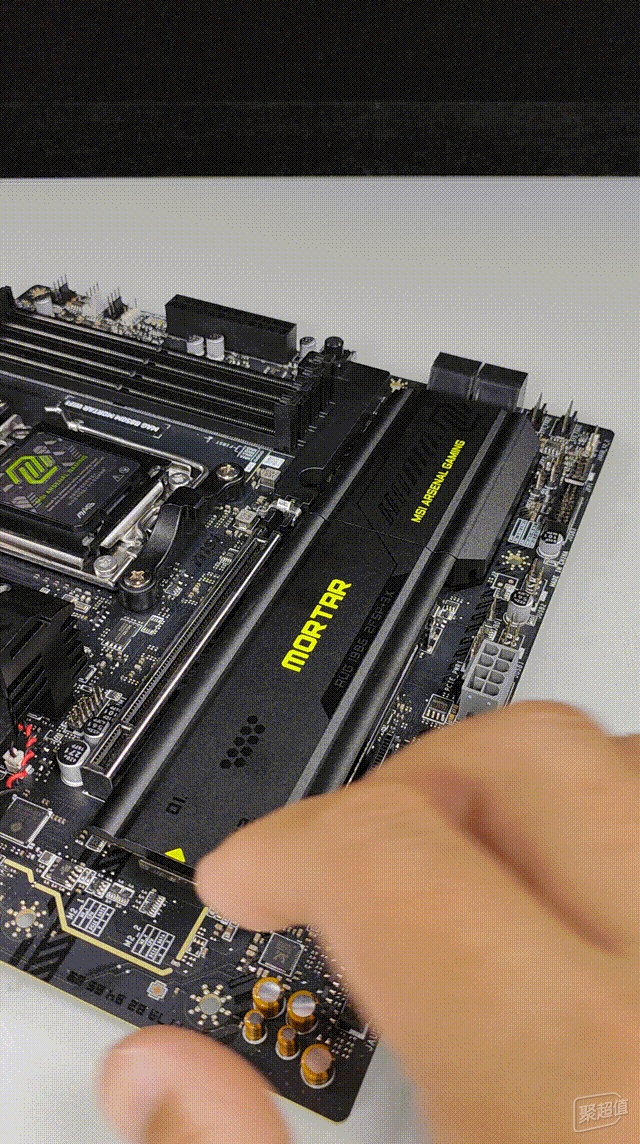

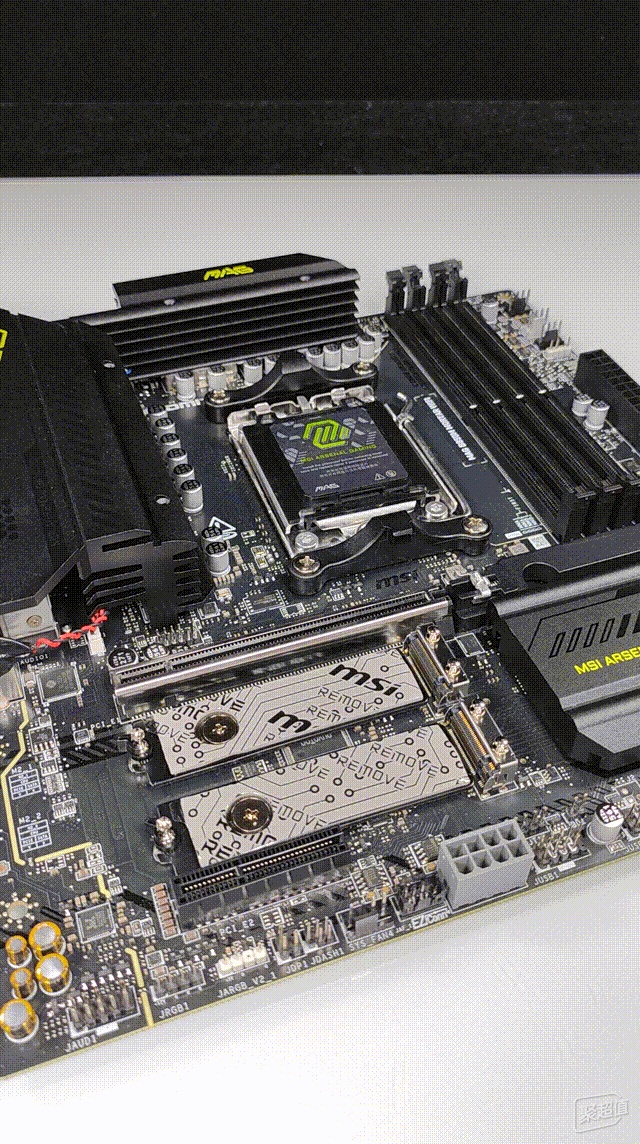

▲ 在主板有固定的情況下,單手即可實現 M.2 冰霜鎧甲的裝卸。

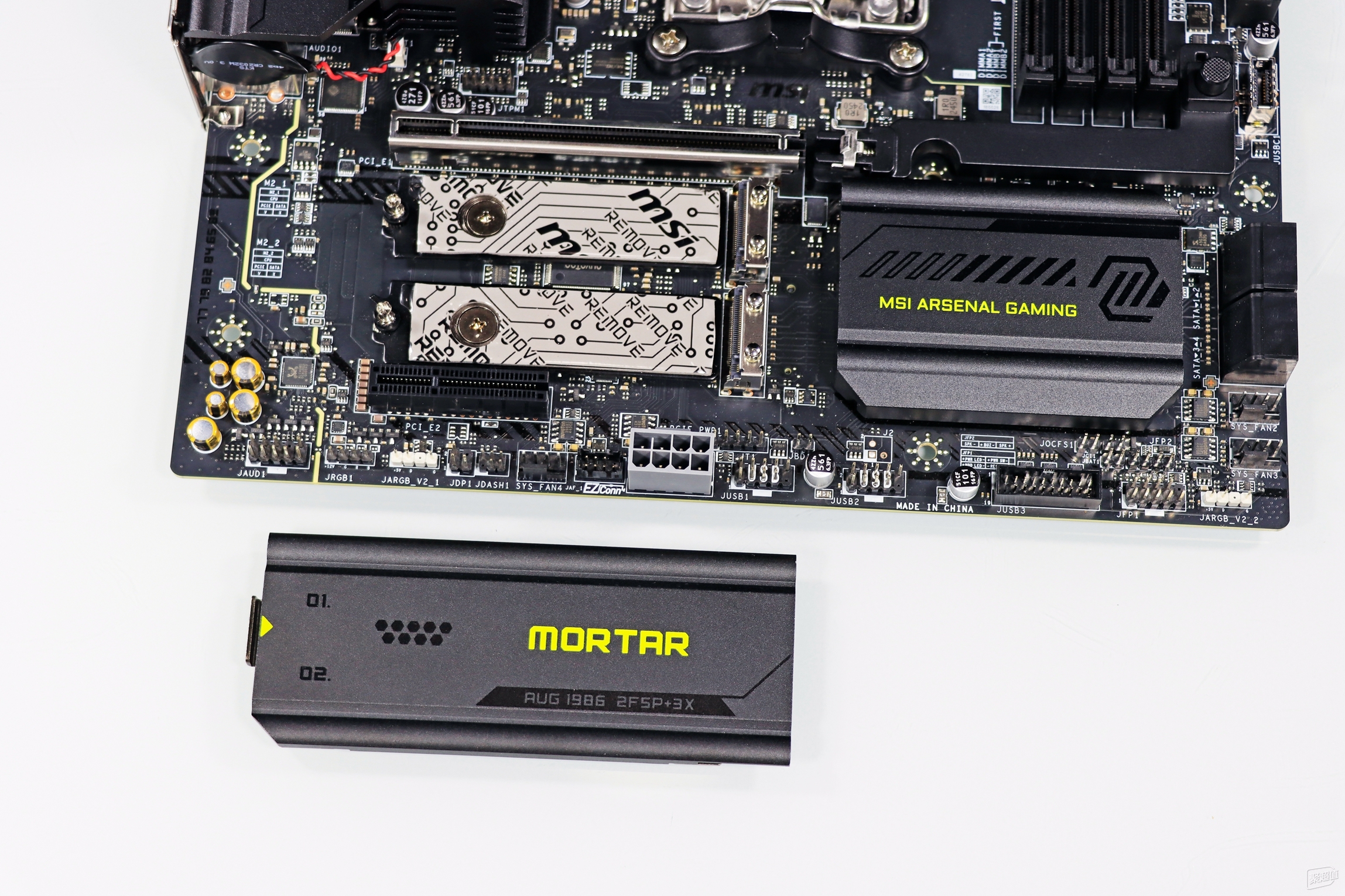

▲ 拆掉 M.2 冰霜鎧甲可以看到主板提供有兩個 M.2 PCIe 5.0 X4 SSD 插槽,并在 2280 的位置配備有第二代 M.2 外撥卡扣,整體實現 M.2 SSD 的免工具安裝。兩個 M.2 PCIe 5.0 X4 SSD 插槽都支持雙面 SSD 散熱,可以為更強力的 SSD 保駕護航。

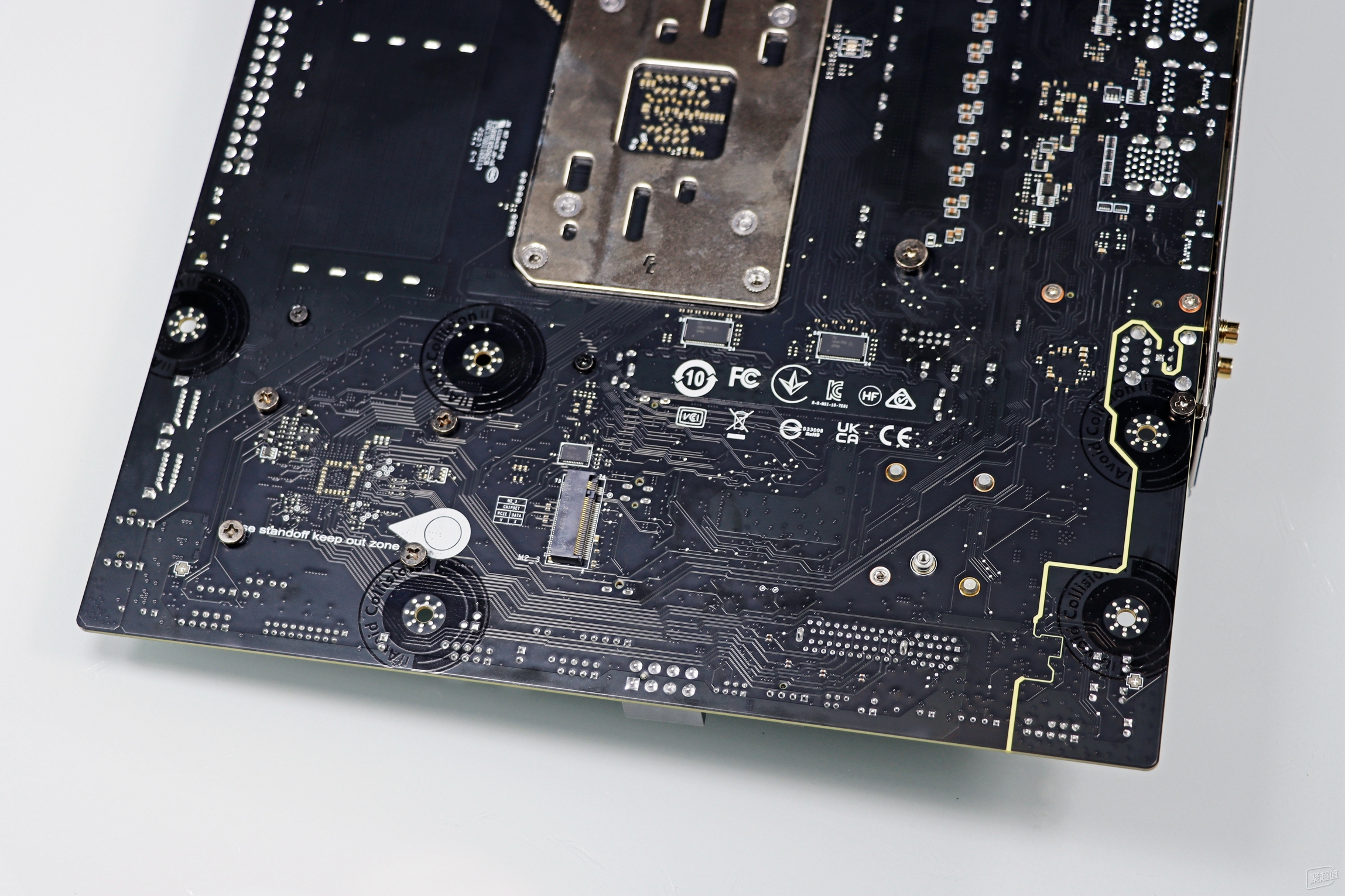

▲ 背面還有個 M.2 PCIe 4.0 X2 插槽,可以用來安裝倉庫盤 SSD。

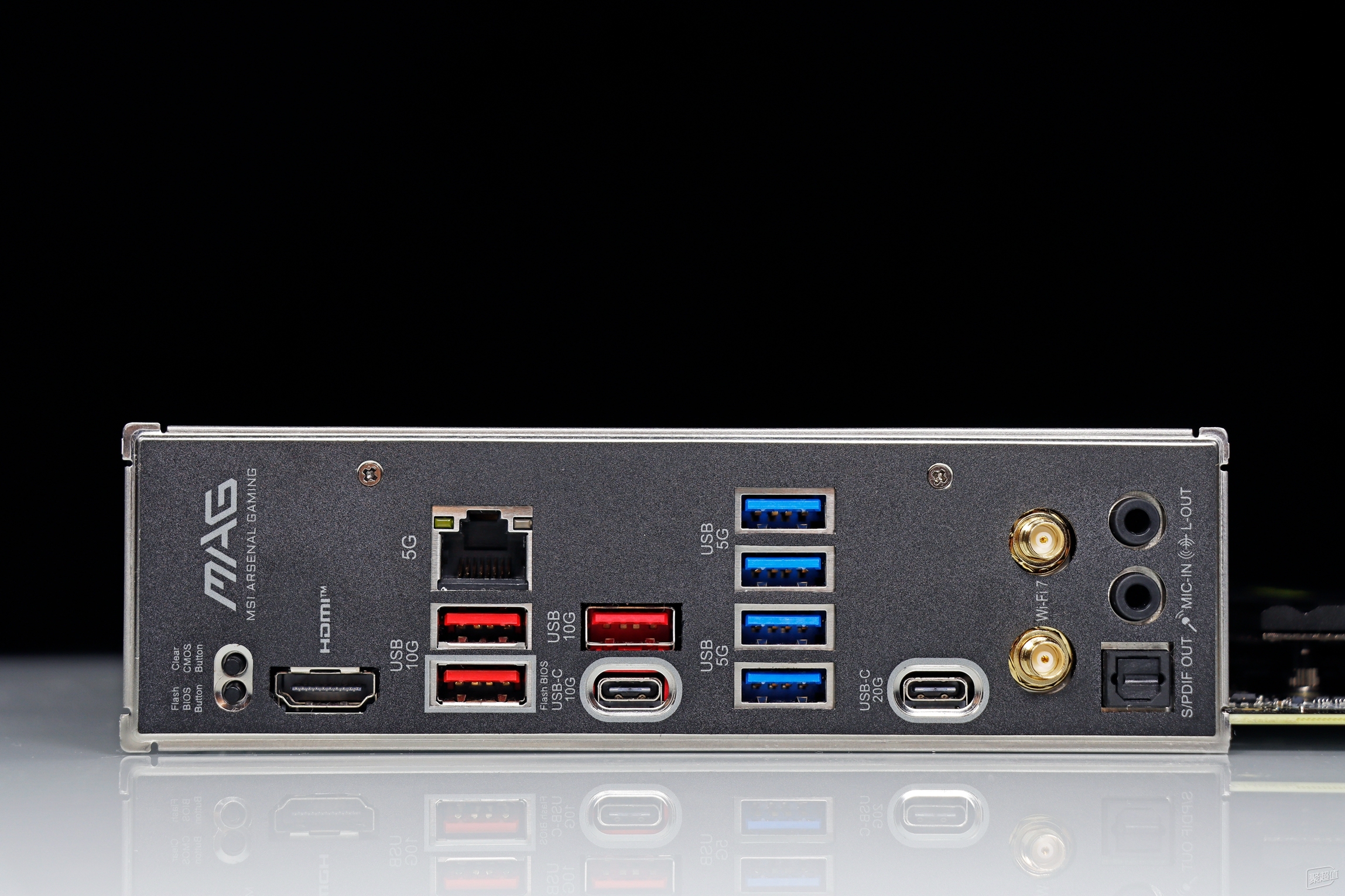

▲ I/O 接口從左到右分別是 CMOS 一鍵清除按鍵(手感上更為突出),這個按鍵長按 10 秒可以實現對電池放電。下方是 bios 回寫鍵配合相應 USB - A 10Gbps 接口,可以實現免 CPU 刷 bios。
此外有 5G 高速有線接口,以及 3 * USB-A 10Gbps 接口, 1 * USB-C 10Gbps 接口。4 * USB-A 5Gbps 接口,還有個 USB-C 20Gbps 。
主板配套有 WiFi 7 無線網卡,并配備有人性化的直插式天線接口。主板主持 7.1 聲道 3.5 mm同軸接口輸出 or 同軸光纖音頻輸出。

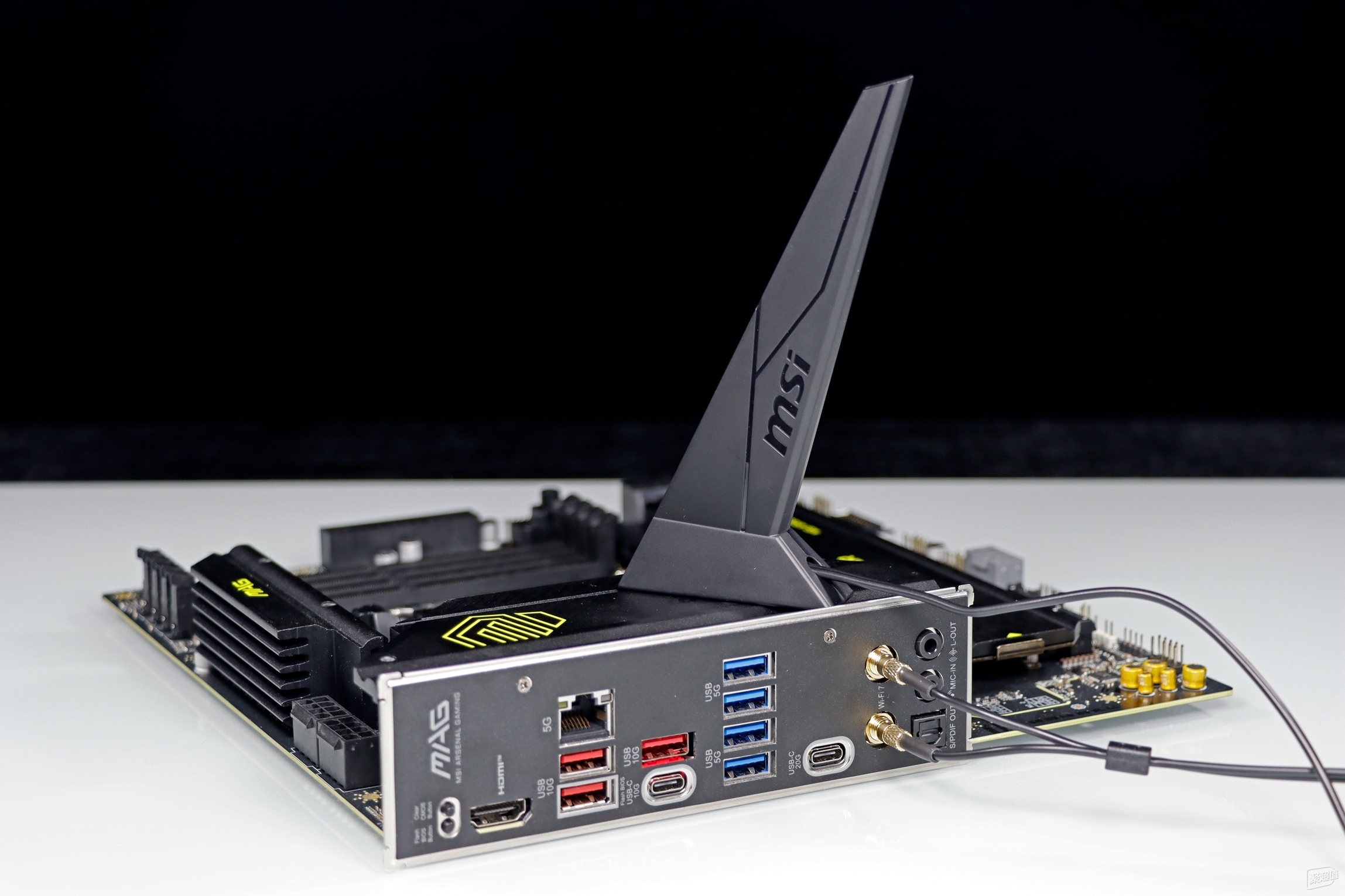

▲ 直插式天線安裝與拆卸都十分簡單,天線的底座為磁吸式,可以牢牢吸附在鐵磁性材質上。

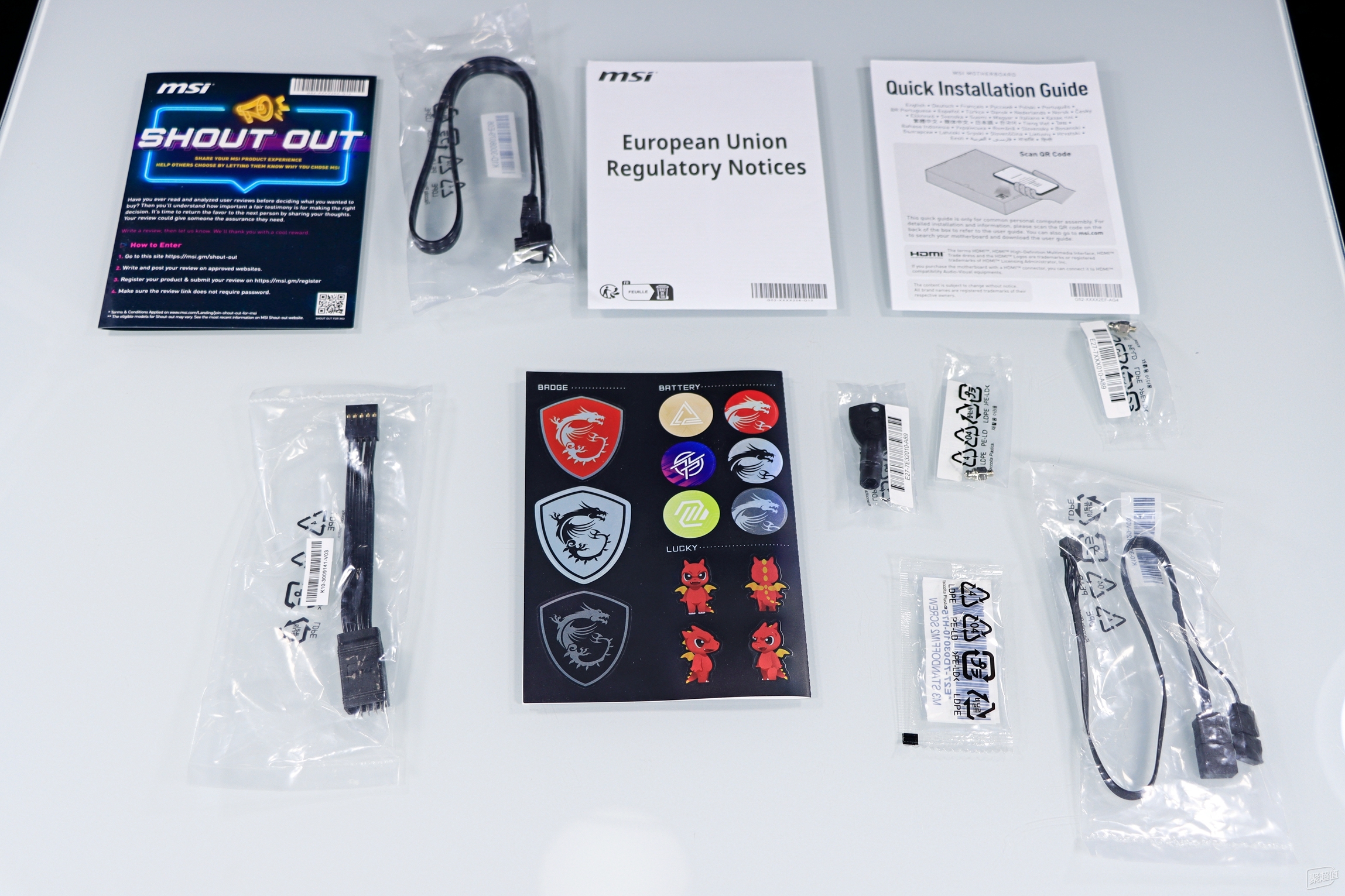

▲ 配套的配件也十分有用,可以完美兼顧日常的使用需求,信仰貼紙可以為機箱增色不少,簡略說明書可以助力新手快速上手,當然官網還有更齊全的多語言版本說明書,有需求的可以自行下載。
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

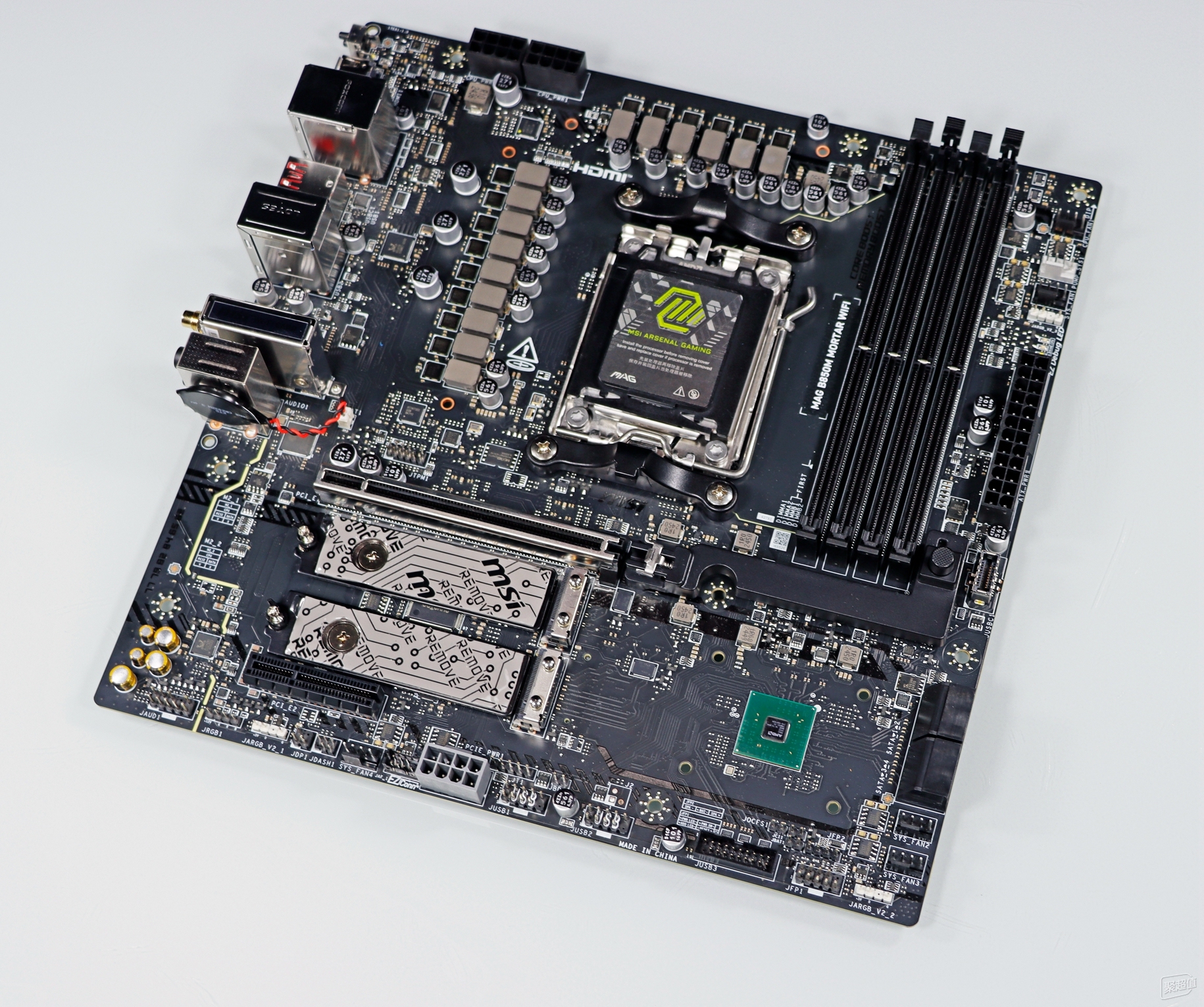

▲ 把 VRM 散熱片、PCH 散熱片、M.2 冰霜鎧甲拆除后,就可以看到 MAG B850M MORTAR WIFI 迫擊炮的全貌了。主板做工十分優秀,用料上乘,主板的布局十分美觀、順暢,整張主板給人穩定可靠之感。
▲ VRM 供電區??梢钥吹?MAG B850M MORTAR WIFI 迫擊炮 采用 12 (60A) + 2 + 1 路 Dr.Mos 智能供電,可以最高適配頂級的銳龍 9 9950X3D。VRM 的封閉式電感與電解電容都采用高品質電子元器件,可以確保主板長期穩定運行。

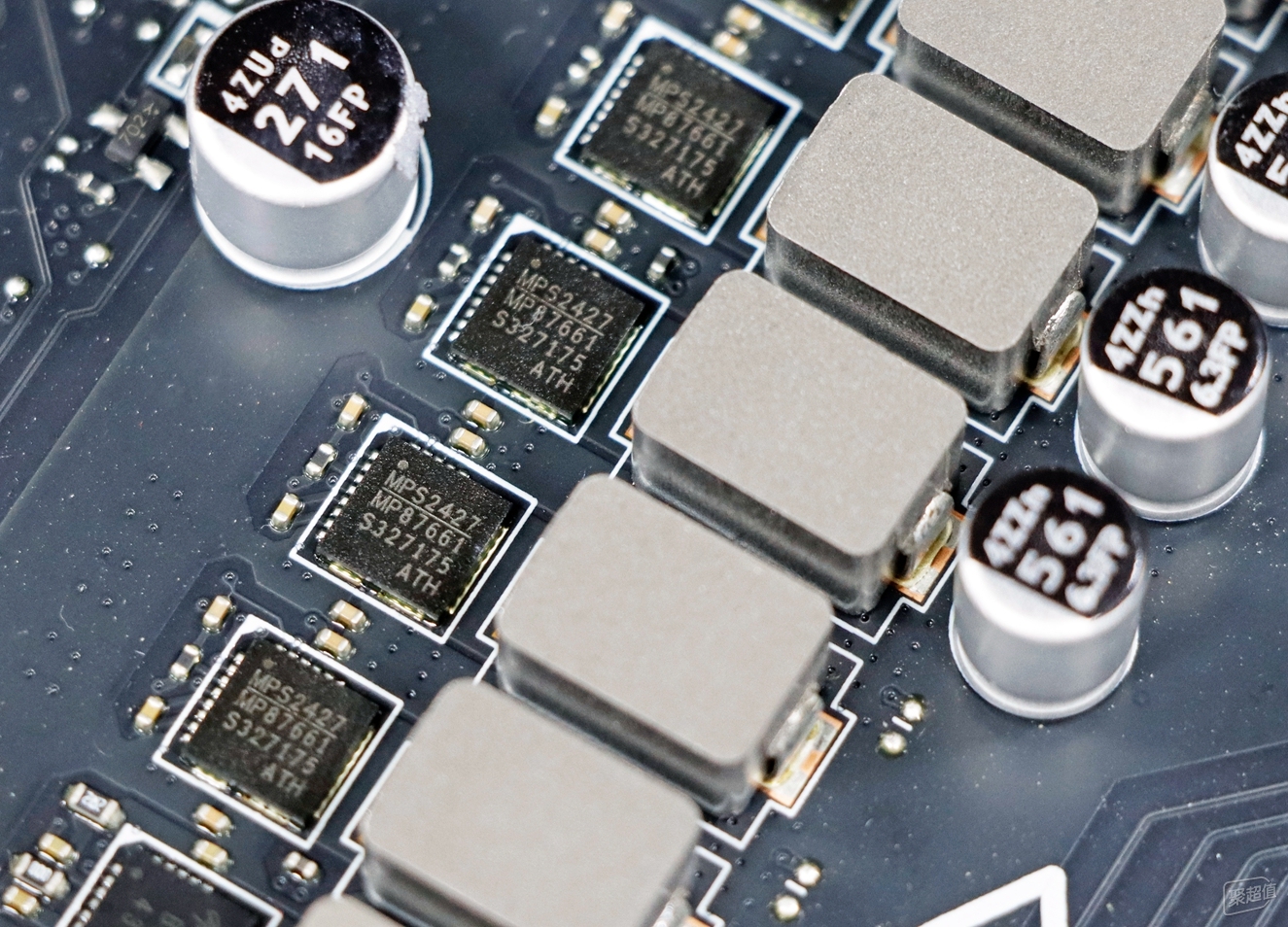

▲ Croe VRM 核心供電每一路都采用 MPS MP87661,最高支持 60A 的電流。

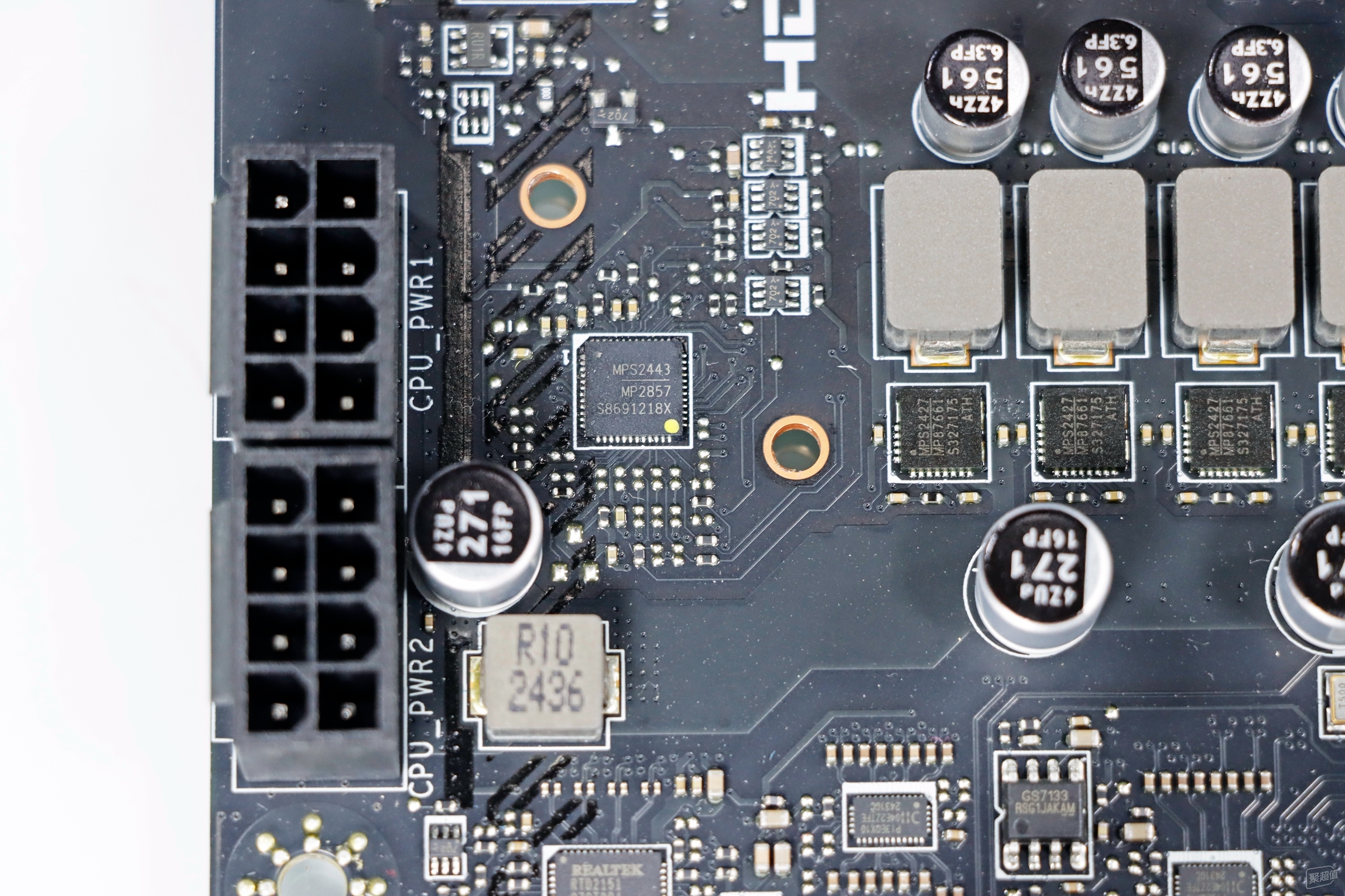

▲ 主控為 MPS 的 MP2857。同時我們也可以清晰看到 CPU 采用 2 * 8 PIN 的外接供電口,這些相互搭配,可以完美適配銳龍 9000 系列,甚至未來的 Zen6 也可一戰!

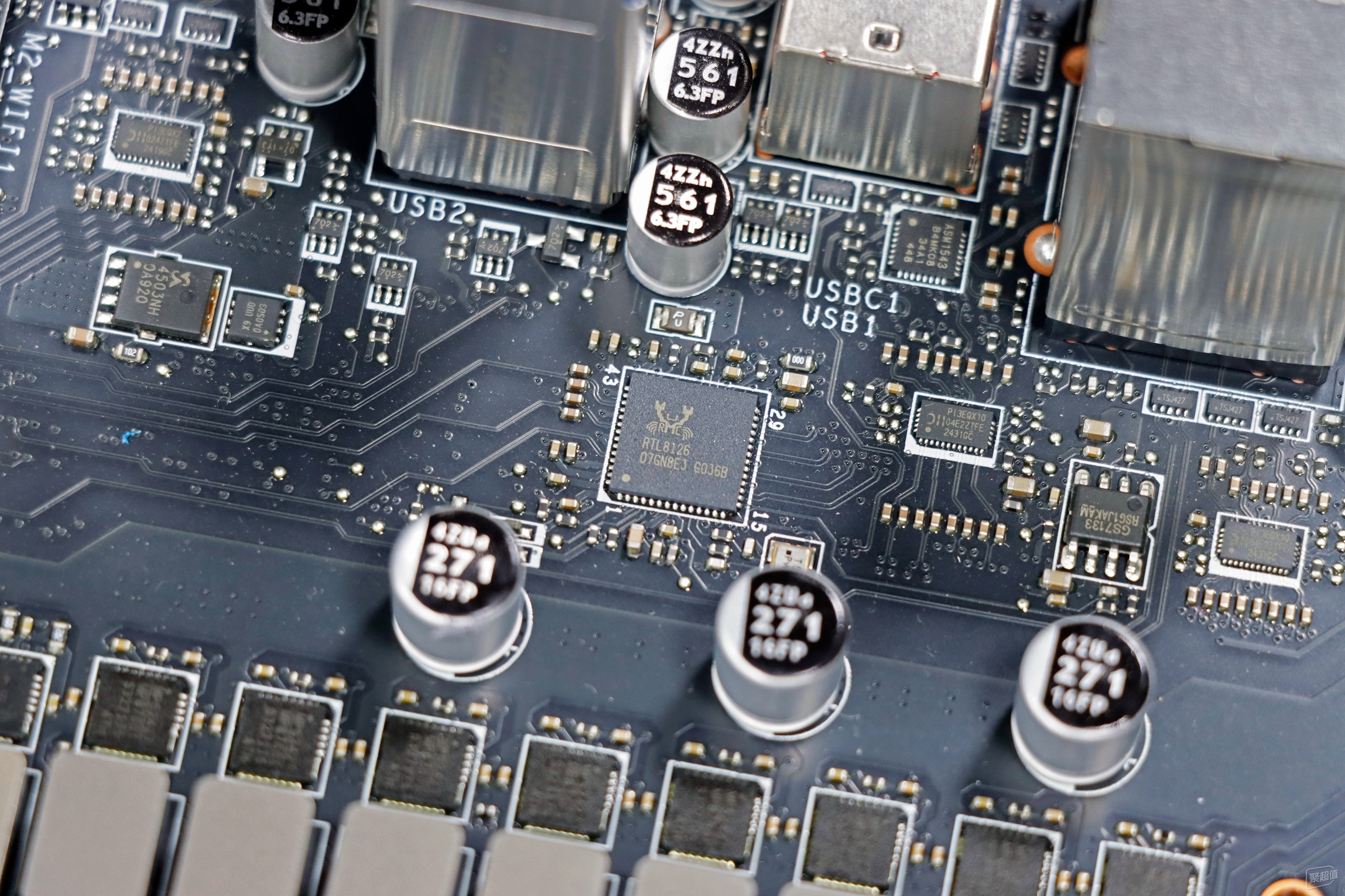

▲ 在5Gbps 高速有線 i/o 接口的后方就是來自小螃蟹 Realtek 的 RTL8126 5Gbps 板載網卡,可以提供自適應的 5Gbps / 2.5Gbps / 1Gbps 等多種制式,讓您享受暢快的有線網絡連接。

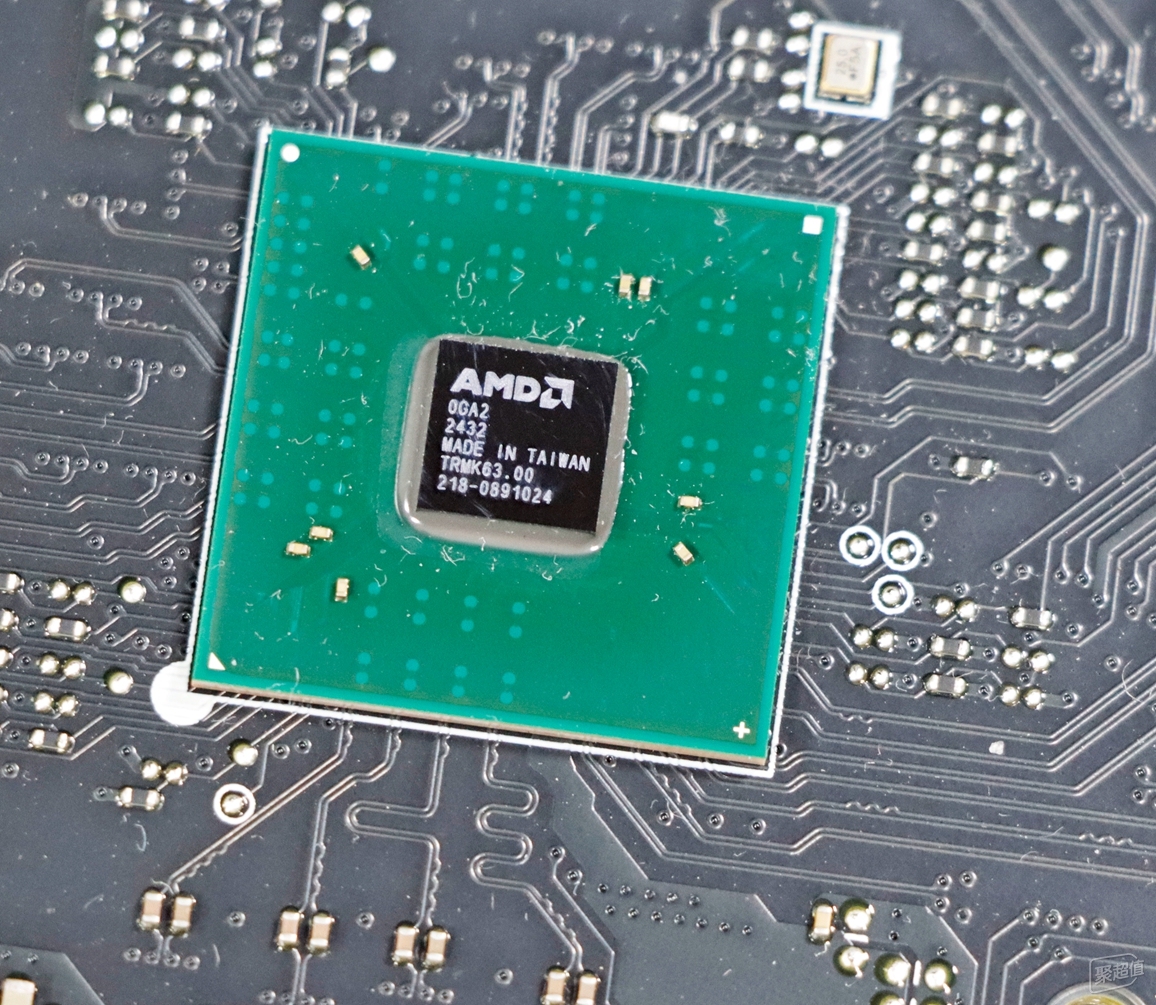

▲ 拆除 PCH 的散熱片之后,就可以看到 PCH 的真容啦。

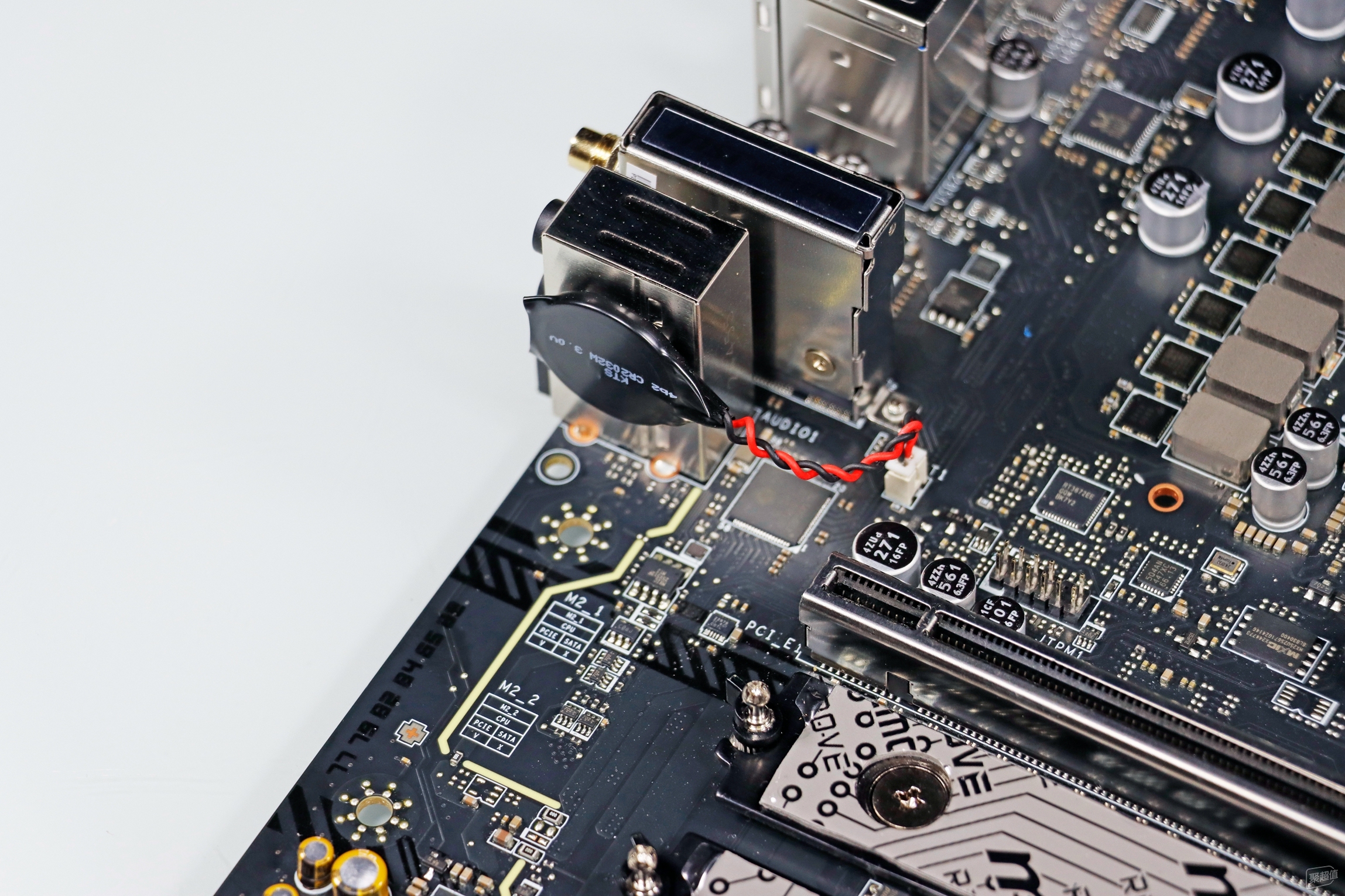

▲ TopPC 微星的林大在直播中說過,微星是第一批將電池做成不可拆卸的,這是新國標要求的,這樣可以防止兒童吞下紐扣電池。為了用戶可以方便實現“摳電池”的動作,微星特地在CMOS 一鍵清除按鍵上設置了獨特的長按 10 秒可以實現對 24PIN 主板供電切斷,以及對電池放電,從而實現物理級的清除 CMOS 。
主板的 WIFI-7 / 藍牙5.4 為高通的 QCNCM865 芯片。

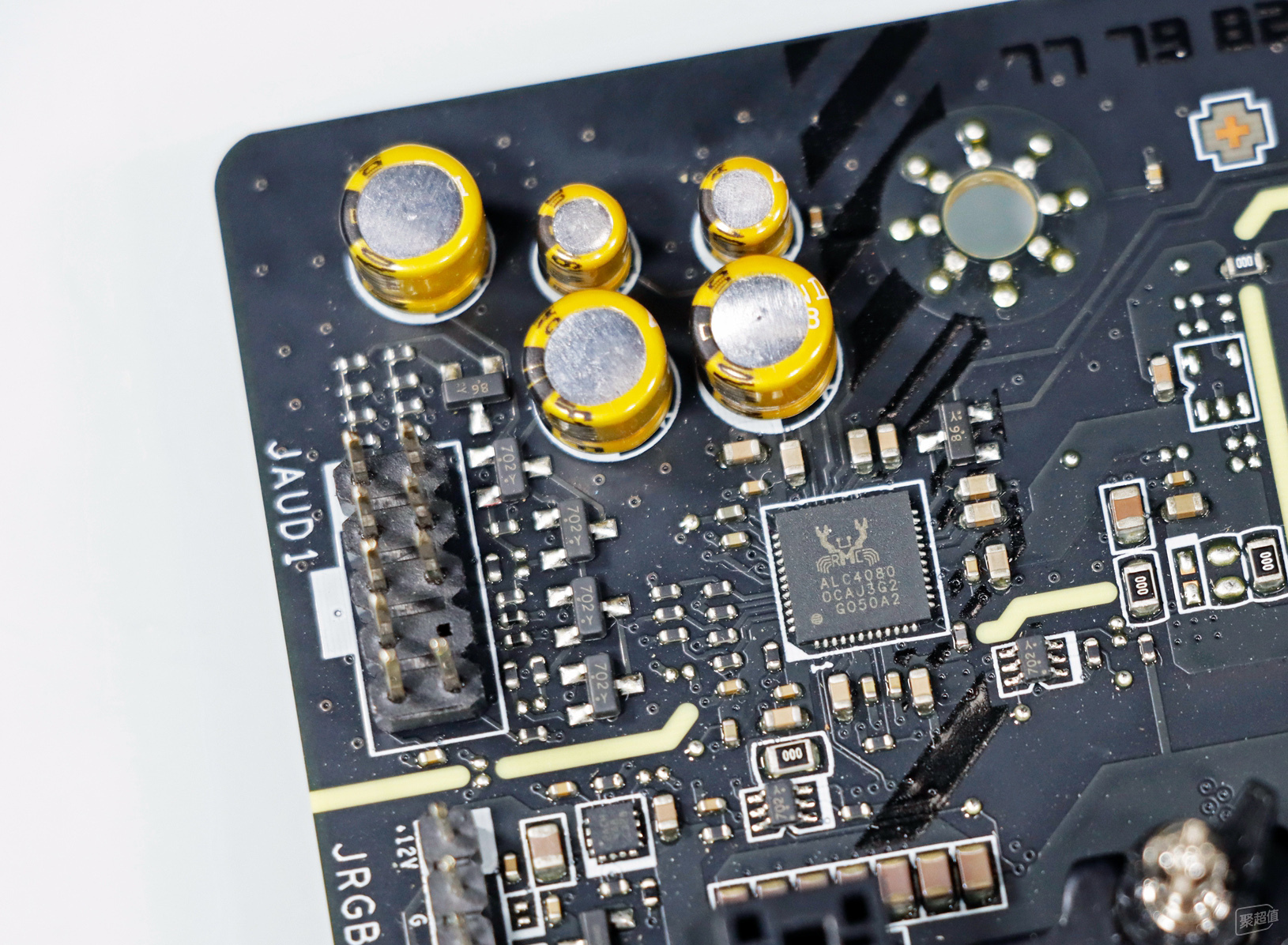

▲ 板載聲卡也來自 Realtek 小螃蟹的 ALC4080 板載聲卡,可以最大支持 7.1 聲道音頻輸出。
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
微星 MAG B850M MORTAR WIFI 迫擊炮是微星著力于中、高端性價比用戶的主推產品之一,其延續著非常具有好口碑的迫擊炮系列的高品質,主板做工精湛,用料上乘,12 (60A) + 2 + 1 路 Dr.Mos 智能供電,疊加上 8 層服務器級別 PCB,以及微星出色的 bios,讓主板實現非常優秀的電氣性能,可以助力 CPU 與內存長時間維持巔峰性能輸出。
主板也擁有非常出色的人性化設計,比如免工具拆裝的第二代 M.2 冰霜鎧甲,可以讓用戶單手安裝、拆卸。方便的顯卡快拆設計,可以讓用戶更加輕松地維護顯卡。直插式天線以及磁吸式的底座方便用戶安裝的同時,也能讓用戶可以輕松地將天線磁吸在鐵磁性材質上。
主板可以以支持最高 DDR5 8200 雙通道 DDR5 內存;可以支持 4 條全插滿運行在 DDR5 6000。這是行業 TOP 級的內存支援能力。
主板的擴展性十分出色,2 * M.2 PCIe 5.0 X4 + 1 * PCIe 4.0 X2 可以完美適配未來五年用戶的使用需求,USB-C 20Gbps 的接口可以助力用戶快速傳輸數據,5Gpbs 的高速有線網絡接口 + WiFi 7 無線網卡的組合可以助力用戶暢享網絡。
微星 MAG B850M MORTAR WIFI 迫擊炮 是一款十分出色的主板,我個人十分推薦哈。
