新旗艦內部有何乾坤？零刻 GTi15 Ultra 拆解

前幾天，國內知名迷你主機品牌零刻重磅推出了新款旗艦機型 ~ 零刻 GTi15 Ultra，相較上代，新品將心臟升級為英特爾 Arrow Lake 平臺的酷睿 Ultra 9 285H 處理器，不僅帶來了更為強勁的計算性能，其集成的 Intel Arc 140t 核顯更是提供了高達 99 TOPS 的 AI 算力，為專業創作和人工智能應用提供了強大的硬件支持。

為了馴服這頭性能猛獸，零刻為其配備了升級版 MSC2.0 散熱系統，VC 均熱板與靜音風扇協同工作，即使火力全開也能保持冷靜。145W 的內置電源設計，告別了笨重的適配器，讓你的桌面回歸整潔。雙萬兆網口、外接顯卡支持、內置麥克風和揚聲器……這些旗艦級配置，幾乎滿足了你對一臺頂級迷你主機的所有想象。毫不夸張地說，零刻 GTi15 Ultra 正在重新定義“迷你主機天花板”。

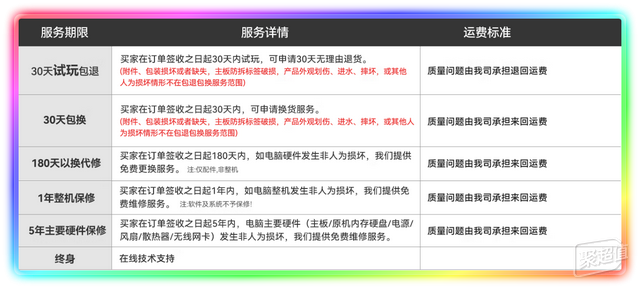

PS：發文前突然發現，零刻將旗下產品全面升級為 5 年質保，質保范圍也是涵蓋除了外殼的重要零部件，甚至連運費都包了，主打 一 個良心。

▼零刻 GTi15 Ultra 外觀依然延續家族設計，外殼材質為 CNC 一 體切削的鋁合金，輔以表面陽極氧化工藝，保留金屬質感的同時，又將“精致”二字拿捏到位

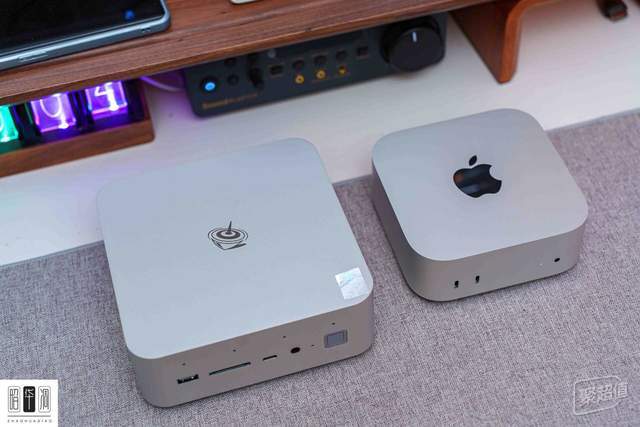

▼機身尺寸 158mm × 158mm × 55.8mm，放在迷你主機陣營算是巨無霸的存在了， Macmini M4 在它面前就是個弟弟，不過兩者的設計風格倒是如出 一 轍。

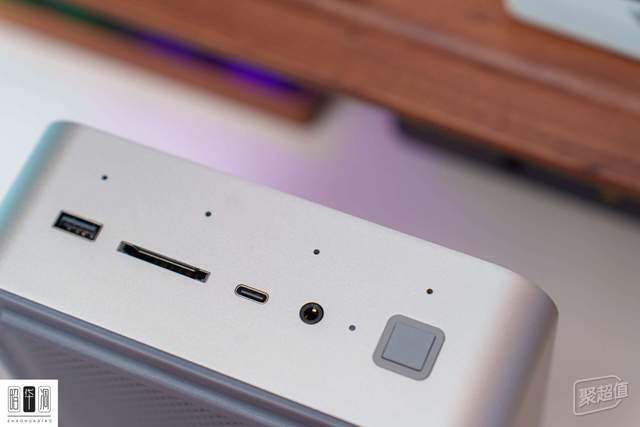

▼▼正面提供了 USB-A 3.2（10Gbps）、SD 4.0卡插槽、USB-C（10Gbps） 、3.5mm 音頻接口、開機狀態指示燈和開機鍵。

多提 一 嘴，開機鍵依然秉持零刻的傳統，支持指紋錄入，識別區域較為寬大，登陸系統或者進行其他加密操作都更加方便。

▼上方 四 個小開孔是陣列式麥克風，內置 AI 降噪芯片，能夠通過 DNN 神經網絡降噪算法自動識別人聲和帶噪音頻，實現更清晰的語音交流。而且這玩意是 360° 都能收音，像網絡會議，游戲開黑等場景都挺實用的。

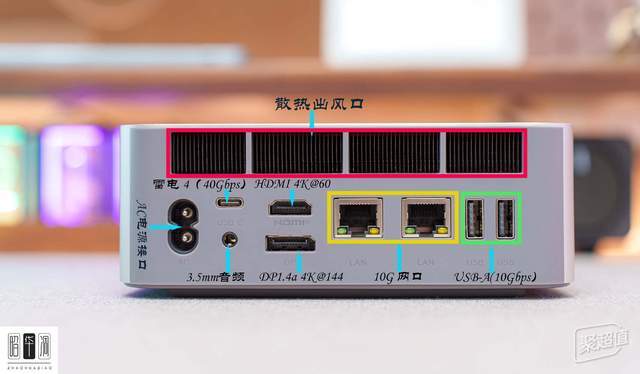

▼主機背面，上方是散熱格柵，下方的接口可以說是武裝到了牙齒，雙萬兆網口既能提升網絡速度，甚至還能充當 AI 服務器集群，40Gbps 的雷電4 接口既是高速通道，又能勝任充電、顯示輸出、多設備擴展，整體實用性比 Macmini 強多了。

話說，零刻這套主機的 CNC 工藝處理的很完美。開孔和接口嚴絲合縫，縫隙控制到位，外殼的邊緣圓角工藝也相當順滑，也不知道找的哪家代工。

▼機身周圍全封閉，底進后排風道設計。底部是密密麻麻的小孔、前后兩條防滑貼抬高機身、利于氣流進出，同時兼具了穩固的抓地性。固定螺絲和 PCIe 插槽都有防塵塞遮擋，防塵的同時更顯美觀。

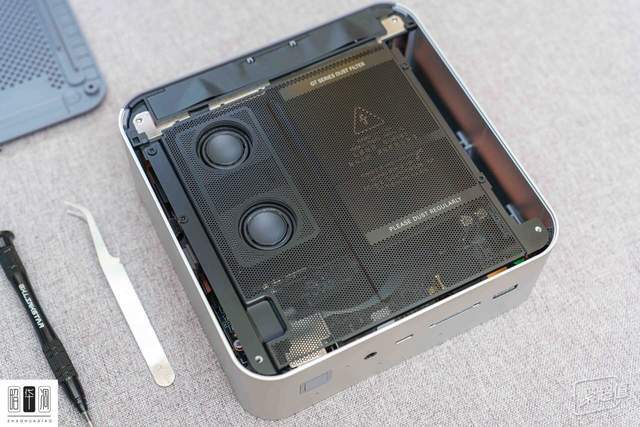

▼拆下螺絲打開底部，最上方的是塊完整的高密度透氣型蝕刻金屬防塵網，網孔間隔非常緊湊，可以有效阻擋灰塵侵入設備內部，后期清潔也很方便，拆下直接清水沖洗都行，兩個圓圈則是揚聲器發聲單元。

▼下面 一 層，頂部黑長條是 WiFi 天線，左邊為獨立的雙揚聲器音頻模塊、右邊則是內置的電源模塊（19V / 7.63A，最大功率為 145W）。電源內置的好處就是沒有傻大黑粗的適配器，一 根 8 字電源線足矣。

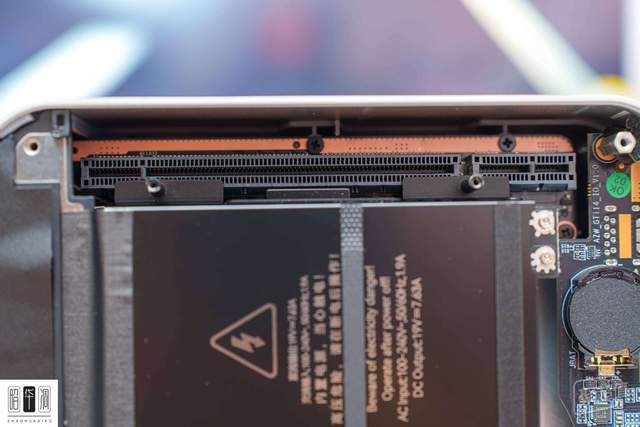

▼電源右側是搭配顯卡塢使用的 PCIe 5.0 X 8 插槽，直插顯卡的設計可以更好的發揮顯卡性能，幾乎不存在性能損耗。

▼揚聲器和電源下方是整塊的金屬擋板，左邊這顆銀白色的定位柱，需要用到 4.5mm 六角套筒，尖嘴鉗也行。

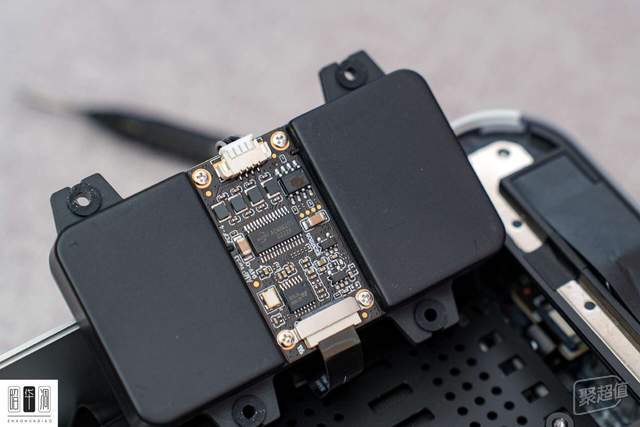

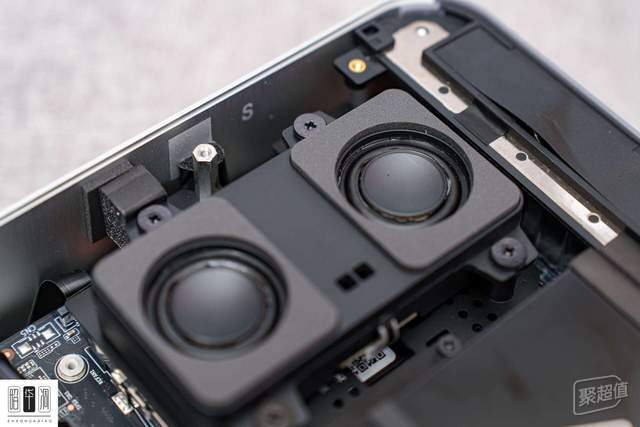

▼揚聲器起模塊配備了專業的 DSP 芯片，固定的位置則配備了金屬屏蔽罩、防靜電貼，定位這里還加裝了減震膠和海綿墊來避免共振、提升音質。

另外，這里是用的排線連接，能不拆盡量別拆，很不好裝回去。

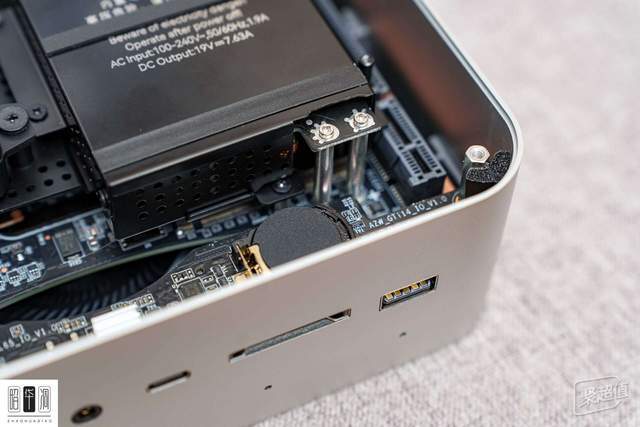

▼固定電源模塊的螺絲也得拆下

重點注意：回裝時 一 定要確認固定到位，這玩意是供電的。

▼金屬板攏共四顆螺絲（含銅柱），背面是硅脂導熱硅膠，對應下方的 SSD 位置，作用就是給 SSD 降溫，以及加強結構，支撐主板散熱器重量。

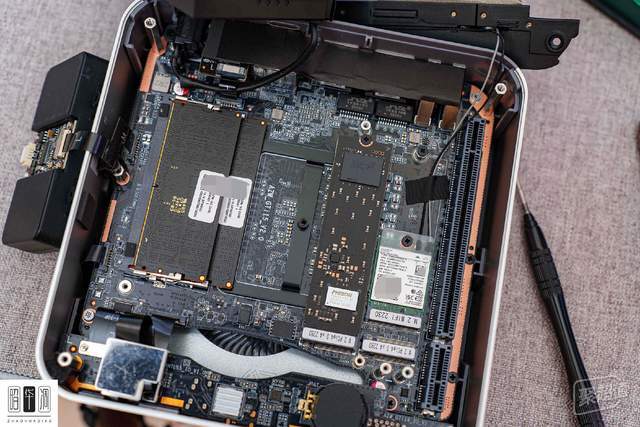

▼拆掉金屬板，硬件布局就完整呈現出來，左側的雙 DDR5 內存插槽，右側兩條 PCIe 4.0 X 4 M.2 SSD 插槽 ，其中一條已經預裝英睿達 P3 Plus 1T 固態硬盤，均為非固化設計，后面可以自由升級或者更換。

▼主機采用 4 塊大小不 一 的 PCB 板，大小板連接做了金屬片加固，重要接口還配備了屏蔽貼片。

▼旁邊的無線模塊是Intel BE200，支持 WiFi7 和藍牙 5.4，插槽支持標準 2230 長度 M.2 插口 ，后續想升級也很方便（雖然大概率沒必要）。與之連接的天線則是獨立的小板固定。

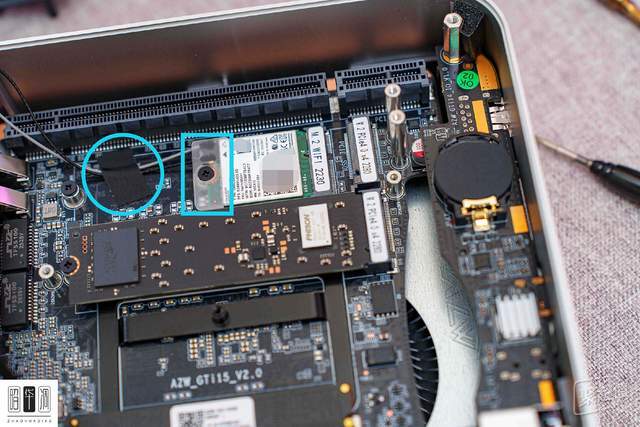

▼wifi 模塊這里細節挺足的。螺絲下方增設的塑料墊片可有效分散壓力，避免損傷主板；天線接口處的海綿墊則起到了緩沖和減震的作用，確保連接的長期穩定性；而走線處使用的黑色絕緣膠布，不僅使布線整潔，還提供了額外的絕緣和固定，防止線材松動或產生干擾。

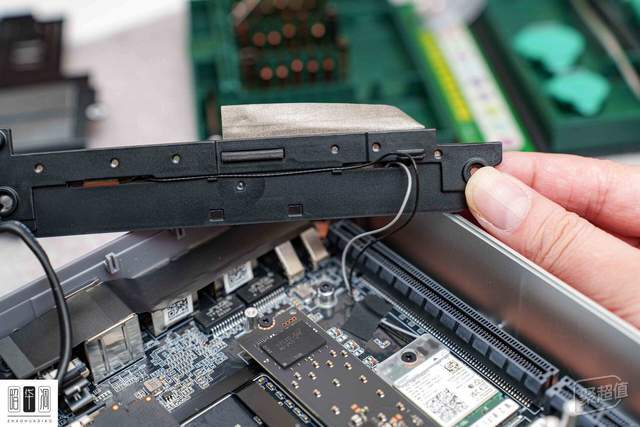

▼WIFI 天線做了延長設計，塑料板固定，不會影響接受信號。下方是主板集成的各種后置接口，上面貼有絕緣膠布。

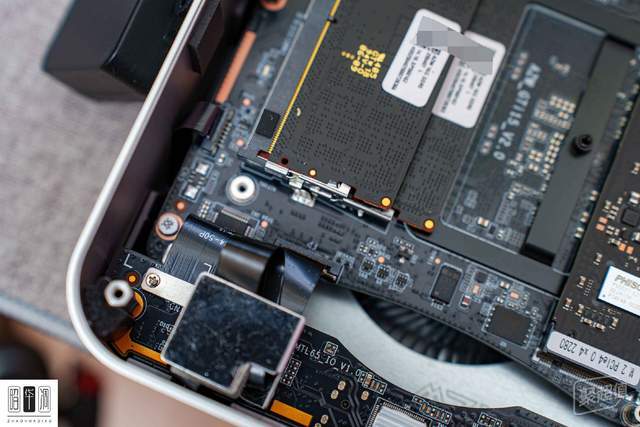

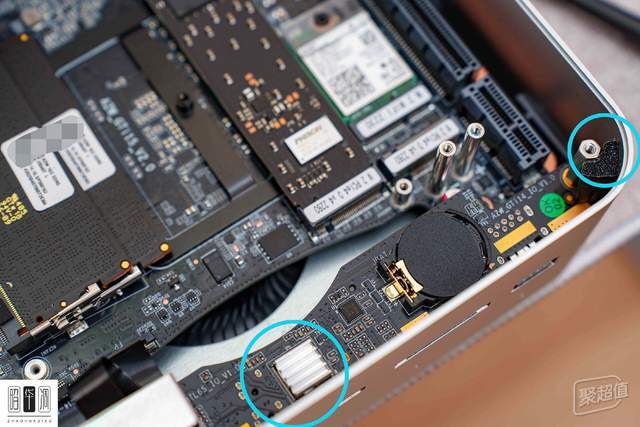

▼零刻 GTi15 Ultra 在細節處理上還是花了很多心思的，固定銅柱與機箱之間的縫隙填充了泡棉，防止風扇噪音傳遞，加強靜音效果，甚至 USB - C 的主控都加了散熱片。

▼接下來再拆意義就不是很大了，不僅是拆卸難度很更大，重點是影響保修，這顆固定底板的螺絲，上面大大的“效”字說明 一 切。

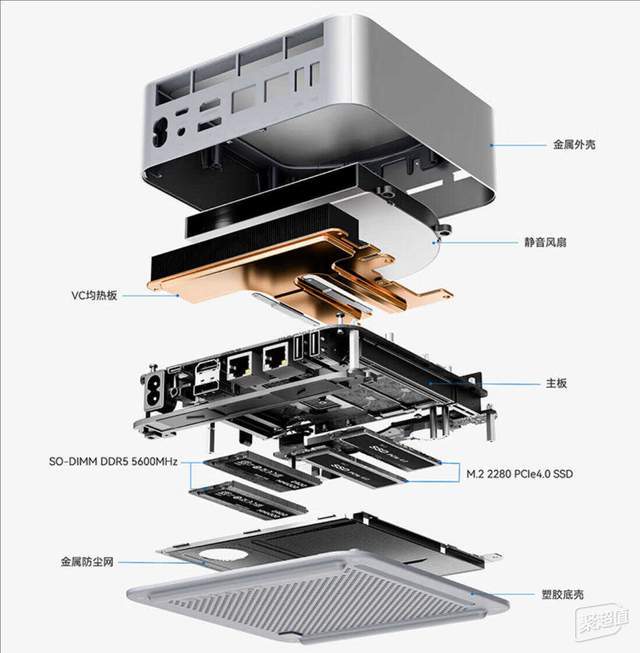

▼從零刻給出的官方渲染圖來分析，主機采用“VC均熱板 + 主動式渦輪風扇”的散熱方案。其核心是利用大面積純銅 VC 均熱板實現熱量的高效傳導，再通過液壓渦輪風扇主動進風，快速排出熱量。

相較于競品常用的熱管，VC均熱板導熱面積更廣、效率更高，但成本也相應增加，這或許是該機型定價較高的原因之一

簡單總結下

初看零刻 GTi15 Ultra，你會覺得它與上代產品如出 一 轍，不過內部結構，尤其是細節處理上，可以看到下了不小的功夫。為了在有限的機身內塞入更強悍的性能，其內部布局被壓縮到了極致。拆解時，這種見縫插針式的緊湊設計貫穿始終，主板、硬盤、風扇和散熱鰭片等部件層層堆疊，環環相扣，宛如精密的機械積木。這種以散熱為軸心的高度集成化布局，考驗的不僅是工程師的空間規劃功底，更是其對散熱、性能、結構強度 三 者之間平衡點的極致拿捏?；蛟S正是這種不惜成本、不計繁瑣的細心打磨，才最終讓這臺小巧的主機得以在極限的體積內，迸發出超越期待的能量。

以上，就是筆者對零刻 GTi15 Ultra 的內部拆解，性能等方面的測試咱們下篇繼續。
